HB-12 Milieuvriendelijke gasgeïsoleerde ringhoofdunit

Ceho is een fabrikant in China en u kunt onze HB-12 milieuvriendelijke gasgeïsoleerde ringhoofdunit met vertrouwen kopen. En wij bieden u de beste after-sales service en tijdige levering. Deze ringhoofdeenheid is een complete set stroomverdeelapparaten van 12KV, driefasig AC 50Hz, enkele bus en enkelbussegmentsysteem.

Stuur onderzoek

Productomschrijving

De HB-12 milieuvriendelijke gasgeïsoleerde ringhoofdunit is een complete set distributieapparatuur met een spanning van 12KV, driefasig AC 50Hz, enkelvoudig railsysteem en enkelvoudig railsectiesysteem. Het heeft een eenvoudige structuur, flexibele bediening, betrouwbare vergrendeling en gemakkelijke installatie. Verschillende gebruikers kunnen worden voorzien van bevredigende technische oplossingen voor verschillende toepassingen. Door gebruik te maken van sensortechnologie, automatische besturingstechnologie en informatietechnologie, samen met geavanceerde technische prestaties en eenvoudige en flexibele montageoplossingen, kan het voldoen aan de voortdurend veranderende markteisen en is het geschikt voor de intelligente eisen van elektriciteitsnetten.

HB-12 Eco-vriendelijke gasgeïsoleerde ringhoofdeenheid is toepasbaar op industriële en civiele kabelringnetwerken en terminalprojecten voor distributienetwerken. Wat de ontvangst en distributie van elektrische energie betreft, is deze bijzonder geschikt voor stroomdistributie in stedelijke woonwijken, kleine secundaire onderstations, schakelkantoren, kabelaftakdozen, box-type onderstations, industriële en mijnbouwbedrijven, winkelcentra, luchthavens, metro's, windenergieopwekking, ziekenhuizen, sportlocaties, spoorwegen, tunnels en andere plaatsen.

Servicevoorwaarden

Omgevingsluchttemperatuur: -40℃-+50℃

Vochtigheid: Maximale gemiddelde relatieve waarde, dagelijks<95%, maandelijks<90%

Hoogte: ≤4000 M

Seismische weerstand: 8 graden

Gebruik onder bijzondere voorwaarden is bespreekbaar

Model

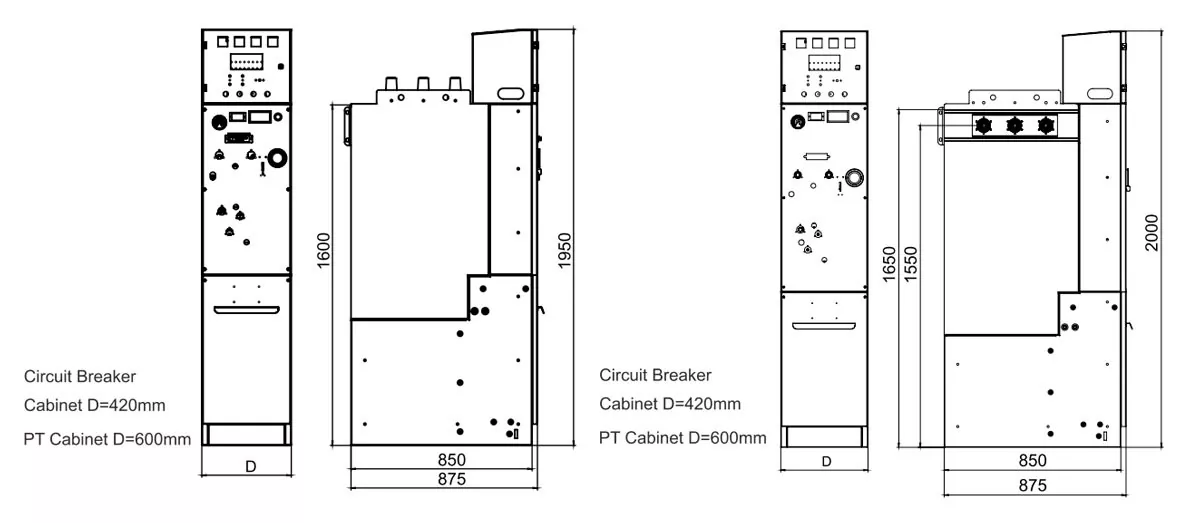

Afmetingen van het schakelapparaat

Kastgrootte (B×D×H)	Stroomonderbreker kast	Kabelaansluitkast	PT-kast
Uitbreiding bovenaan	420×850×1950	420×850×1950	600×850×1950
Uitbreiding aan de zijkant	420×850×2000	420×850×2000	600×850×1950

Technische parameter

De belangrijkste technische parameters van de Environmental Gas Insulated RMU

Nominale spanning	kV	12
Nominale stroom	A	630
Boogblusmethode		Vacuümschakelaarbuis
Isolatiemethode		Zuivere lucht of stikstof
Nominale kortsluitbreekstroom	kV	20
Nominale uitschakeltijden bij kortsluiting	Tijden	30
Nominale kortsluitstroom (piek)	kV	50
Nominale kortstondige weerstandsstroom 3s (rms)	de	20 (hoofdcircuit), 17, 4 (aardingscircuit)
Nominale piekstroom	de	50 (hoofdcircuit), 43, 5 (aardingscircuit)
Stroomfrequentie is bestand tegen spanning (1min)	kV	42 (fase naar aarde, fase naar fase), 48 (onderbrekend)
Blikseminpuls is bestand tegen spanning	kV	75 (fase naar aarde, fase naar fase), 85 (onderbrekend)
Gedeeltelijke ontlading	PC	≤20
Nominale volgorde van bewerkingen van vcbs		O-0.3s-co-180s-co
Bestand tegen interne boogfouten	KA\S	20/0,5
Mechanische levensduur	Tijden	10000 (VCB) 3000 (isolatieschakelaar, aardingsschakelaar)
Hoofdcircuitweerstand van elke fase	mΩ	120
Aardingsschakelaar nominale kortsluitstroom (piekwaarde)	De	43, 5
Sluitingstijden aardingsschakelaar	Tijden	2
Mate van bescherming	MPa	IP67 (gasbox), IP4X (behuizing)
Nominale gasdruk (overdruk)	MPa	0.02
Minimale bedrijfsgasdruk	0/0	0
Geschat jaarlijks lekkagepercentage	ppm	0.01
Vochtgehalte in luchtkast	kV	≤150
Voedingsfrequentie hulpcircuit bestand tegen spanning (1 min)		2

Belangrijkste technische parameter van stroomonderbreker

Nominale spanning	12
Nominale stroom	630
Nominale kortsluitbreekstroom	20
Nominale kortsluitstroom (piek)	50
Nominale kortstondige weerstandsstroom 3s (rms)	20
Nominale piekstroom	50
Nominale volgorde van bewerkingen	O.-0,3s-C.O.-jaren 80-C.O.
Stroomfrequentie is bestand tegen spanning (1min)	42 (Fase naar aarde, fase naar fase), 48 (onderbrekend)
Blikseminpuls weerstaat spanning (piek)	75 (fase naar aarde, fase naar fase), 85 (onderbrekend)
Gedeeltelijke ontlading	≤5
Mechanische levensduur	10000
Hoofdlusweerstand per fase	≤110
Contactafstand	9±1
Overbelasting van de contactdruk	3±0, 5
Contact einddruk	1800±100N
Driefasige opening (verschillende fasen)	≤1
Bouncetijd voor contactsluiting	≤2
Sluitingstijd	≤70
Openingstijd	≤60
Gemiddelde openingssnelheid	1,1+0,2
Gemiddelde sluitsnelheid	0,8+0,2
Nominaal aantal kortsluitstroomonderbrekingen	30
