Hoe zorgen hoogspanningsschakelaars voor de veilige en stabiele werking van energiesystemen?

Hoe zorgen hoogspanningsschakelaars voor de veilige en stabiele werking van energiesystemen?

I. Kerndefinitie en industriële positionering van hoogspanningsschakelapparatuur

Hoogspanningsschakelapparatuur is een complete set stroomdistributieapparatuur in het krachttransmissie- en distributiesysteem. Volgens de algemene normen van de energiesector verwijst het specifiek naar gesloten schakelapparatuur met een nominale bedrijfsspanning van meer dan 36 kV, die de aansluiting, ontkoppeling, bewaking, bescherming en controle van hoogspanningsstroomcircuits kan realiseren. Anders dan gewone laagspanningsapparatuur voor stroomdistributie, bevindt hoogspanningsschakelapparatuur zich lange tijd in een opgeladen standby-status, blijft het grootste deel van de tijd in de gesloten positie en voert alleen openings- en uitschakeloperaties uit tijdens onderhoud van de apparatuur, lijnfouten en verzending van het elektriciteitsnet, met extreem lage fouttolerantie voor apparatuur en extreem hoge betrouwbaarheidseisen.

Als belangrijk knooppunt van elektriciteitsnetten, elektriciteitscentrales, industriële en mijnbouwbedrijven en grootschalige energiedistributiesystemen voor gebouwen, bepalen hoogspanningsschakelaars rechtstreeks de stabiliteit, veiligheid en continuïteit van de stroomvoorziening. Het kan niet alleen foutstromen zoals overbelasting, kortsluiting en bliksemoverspanning nauwkeurig afsnijden, maar ook een redelijke verdeling van elektrische energie, lijnisolatie en apparatuurbescherming realiseren, waardoor het een onmisbare kernapparatuur is in het hoog- en laagspanningsstroomdistributiesysteem. In de afgelopen 15 jaar heeft de technologie van hoogspanningsstroomonderbrekers zich snel herhaald, dankzij de verbetering van de energie-intelligentie en de vergroening. Minimale oliestroomonderbrekers en luchtstroomonderbrekers zijn geleidelijk geüpgraded, en zwavelhexafluoride (SF6) stroomonderbrekers zijn de mainstream kernconfiguratie geworden van de huidige hoogspanningsschakelaars vanwege hun uitstekende isolatie- en boogdovende prestaties.

II. Volledige categorieverdeling van spanningsniveaus van schakelapparatuur

Op basis van de nominale bedrijfsspanning verdeelt de energiesector schakelapparatuur in drie categorieën: laagspanning, middenspanning en hoogspanning. De drie soorten apparatuur hebben aanzienlijke verschillen in toepassingsscenario's, structurele configuratie en veiligheidsnormen, en passen zich aan de behoeften van verschillende stroomdistributiescenario's aan:

1. Laagspanningsschakelapparatuur (LV)

Met een nominale bedrijfsspanning ≤ 1 kV wordt het voornamelijk geïnstalleerd aan de laagspanningszijde van stroomdistributietransformatoren en wordt het veel gebruikt in eindstroomdistributiescenario's zoals industriële werkplaatsen, commerciële gebouwen en woongemeenschappen. Het is verantwoordelijk voor de distributie van elektrische eindenergie en basiscircuitbescherming, met een eenvoudige structuur, gemakkelijke bediening en lage onderhoudskosten.

2. Middenspanningsschakelapparatuur (MV)

Het nominale bedrijfsspanningsbereik is 1 kV ~ 75 kV. Het is een veelgebruikte uitrusting in de industriële productie en kleine en middelgrote onderstations. Het is voornamelijk aangepast aan generatoren, voedingscircuits, grote motoren, regionale transmissie- en distributielijnen en andere apparatuur, waarbij rekening wordt gehouden met de efficiëntie van de stroomdistributie en de mogelijkheden voor foutbeveiliging, en aangepast aan mid-end scenario's voor stroomtransmissie.

3. Hoogspanningsschakelapparatuur (HV)

Met een nominale bedrijfsspanning ≥ 75 kV is het een speciale uitrusting voor hoogspanningstransmissie en -distributie. Het is ontworpen voor werkomstandigheden met hoge spanning, grote stroomsterkte en hoge belasting en is uitgerust met een complete set verbeterde veiligheidsbeschermingsapparatuur en componenten voor precisiebewaking. Het wordt voornamelijk gebruikt in energiescenario's met een hoog risico en hoge belasting, zoals grote onderstations, energiecentrales, transprovinciale transmissielijnen, de petrochemische industrie en de metallurgische zware industrie, en is de kerngarantie voor de stabiele werking van hoogspanningsnetten.

III. Gedetailleerde uitleg van complete kerncomponenten en functies van hoogspanningsschakelapparatuur

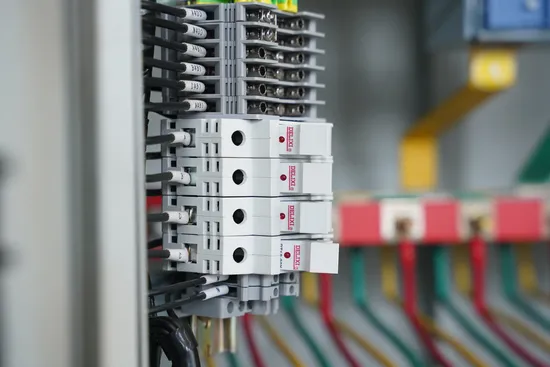

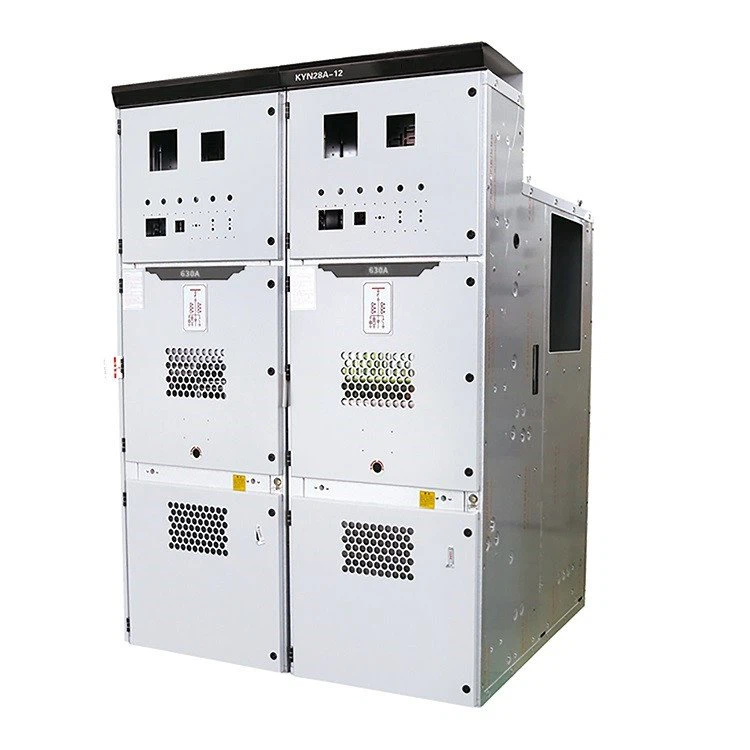

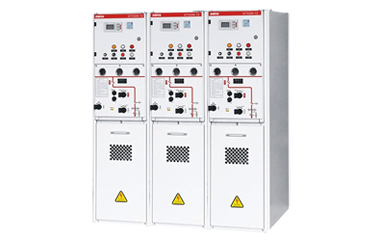

Hoogspanningsschakelapparatuur heeft een modulaire, gesloten kaststructuur, die is onderverdeeld in installatievormen voor binnen en buiten. Het geheel bestaat uit drie modules: primaire hoofdcircuitapparatuur, secundaire besturings- en bewakingsapparatuur en veiligheidsbeschermingsapparatuur. Alle componenten werken samen om een ​​compleet stroomdistributie-, beveiligings- en monitoringsysteem te bouwen. De functies van de kerncomponenten zijn als volgt:

1. Hoogspanningsstroomonderbreker (kernuitvoerende component)

Het staat bekend als het 'hart' van hoogspanningsschakelapparatuur en is het enige kerncomponent dat circuits met belasting kan in- en uitschakelen en kortsluitfoutstromen kan onderbreken. De reactiesnelheid van de apparatuur kan milliseconden bereiken. Wanneer overbelasting, kortsluiting, lekkage en andere fouten in de lijn optreden, kan het foutcircuit onmiddellijk worden afgesloten, voorkomen dat de fout zich verspreidt en de back-endapparatuur en de gehele transmissielijn beschermen. Momenteel is het reguliere type de SF6-stroomonderbreker, die de voordelen heeft van een sterk boogdovende vermogen, goede isolatieprestaties, een laag uitvalpercentage en een lange levensduur, die zich aanpast aan ononderbroken bedrijfsomstandigheden op de lange termijn.

2. Instrumenttransformatoren (kern van monitoring en meting)

Verdeeld in stroomtransformatoren (CT) en spanningstransformatoren (VT), zijn dit de "sensorische organen" van schakelapparatuur. De kernfunctie is het omzetten van hoge spanning en grote stroom in standaard laagspannings- en kleine stroomsignalen. Enerzijds levert het nauwkeurige gegevens voor instrumentmetingen en monitoring van vermogensgegevens; aan de andere kant levert het triggersignalen voor beveiligingsrelais, waardoor automatische vroegtijdige waarschuwing en uitschakeling bij fouten wordt gerealiseerd en de gevisualiseerde en regelbare werking van het voedingssysteem wordt gegarandeerd.

3. Aardingsschakelaar (kern van veiligheidsbescherming)

Het is een verplichte veiligheidscomponent, die voornamelijk wordt gebruikt bij onderhoud van apparatuur. Nadat de stroomonderbreker en scheider zijn geopend en uitgeschakeld, kan de aardingsschakelaar snel een aardingscircuit tot stand brengen, de geïnduceerde ladingen en restspanning die in de lijn en de apparatuur achterblijft volledig vrijgeven, het verborgen gevaar van onder spanning staande werking elimineren en de persoonlijke veiligheid van onderhoudspersoneel en de veiligheid van apparatuur volledig garanderen.

4. Step-Up/Step-Down-transformator

Het is de grootste en duurste stroomconversieapparatuur in de schakelapparatuur. Step-up-transformatoren worden voornamelijk gebruikt aan het transmissie-einde om de transmissiestroom te verminderen door de spanning te verhogen en het vermogensverlies bij langeafstandstransmissie te verminderen; step-down transformatoren worden gebruikt op de stroomdistributieterminal om elektrische hoogspanningsenergie om te zetten in elektrische laagspanningsenergie die geschikt is voor industriële en civiele apparatuur, waardoor een efficiënte transmissie en redelijke aanpassing van elektrische energie wordt gerealiseerd.

5. Ontkoppelschakelaar (isolatiecomponent)

Ook bekend als isolator, het is een mechanische handmatige schakelaar zonder boogdovende functie en het is ten strengste verboden om met belasting te werken. De belangrijkste functie ervan is het realiseren van fysieke isolatie tussen apparatuur en het elektriciteitsnet, het vormen van een voor de hand liggend uitschakelbreekpunt, het bieden van veilige bedrijfsomstandigheden voor onderhoud van apparatuur en lijnbediening en -onderhoud, en is het basisveiligheidsgarantieapparaat voor hoogspanningsbedrijf.

6. Beveiligingsrelais (intelligente besturingscomponent)

Het ‘intelligente brein’ van de schakelapparatuur kan de bedrijfsparameters zoals lijnspanning, stroom en temperatuur 24 uur per dag in realtime bewaken en abnormale werkomstandigheden zoals kortsluiting, overbelasting en aardlek nauwkeurig identificeren. Zodra een fout wordt gedetecteerd, verzendt het onmiddellijk een instructie om de stroomonderbreker te activeren, en dooft tegelijkertijd de foutboog en registreert de foutgegevens, waardoor een snelle foutisolatie en traceerbaarheid wordt gerealiseerd.

7. Busbars (transmissiekanaal voor elektrische energie)

Het is gemaakt van geleidende materialen met een lage impedantie en is het belangrijkste kanaal voor de overdracht van elektrische energie in de schakelapparatuur. Het is verantwoordelijk voor het aansluiten van alle kerncomponenten zoals stroomonderbrekers, transformatoren en transformatoren, waardoor een efficiënte en stabiele transmissie van elektrische energie in de kast wordt gegarandeerd. De materiaalkwaliteit en het installatieproces zijn rechtstreeks van invloed op de algehele transmissie-efficiëntie van de schakelapparatuur.

8. Overspanningsafleiders en aardingsnet (overspanningsbeveiligingssysteem)

Overspanningsafleiders zijn speciaal ontworpen voor transiënte hoogspanningseffecten zoals bliksemoverspanning en schakeloverspanning. Ze kunnen piekenergie snel absorberen en doorslag van de isolatielagen van apparatuur door hoogspanning voorkomen; Het ondersteunende aardingsrooster bestaat uit ondergrondse metalen elektroden en aardingsstaven, die snel foutstroom en stootstroom naar de aarde kunnen geleiden, waardoor apparatuur dubbele bescherming wordt geboden tegen tijdelijke schade door hoogspanning.

9. Schakelaar

Het is geschikt voor laagspanningshulpcircuits onder 1 kV en kan regelcircuits en stroomcircuits vaak op afstand in- en uitschakelen, waarbij voornamelijk belastingen zoals motoren, condensatoren en verlichtingsapparatuur worden bestuurd. Vergeleken met stroomonderbrekers hebben contactors een hogere bedrijfsfrequentie en een langere mechanische levensduur, maar geen hoogspanningsfoutonderbrekingsvermogen, en worden ze alleen gebruikt als hulpbesturingscomponenten op laagspanning.

IV. Twee hoofdtypen hoogspanningsschakelapparatuur en vergelijking van hun voor- en nadelen

Afhankelijk van de verschillende isolatiemedia verdeelt de industrie hoogspanningsschakelapparatuur in twee categorieën: luchtgeïsoleerde schakelapparatuur (AIS) en gasgeïsoleerde schakelapparatuur (GIS). De twee hebben aanzienlijke verschillen in aanpassingsscenario's, prestatiekenmerken en exploitatie- en onderhoudskosten:

1. Luchtgeïsoleerde schakelapparatuur (AIS)

Met natuurlijke lucht als isolatiemedium is dit het reguliere type traditionele hoogspanningsschakelapparatuur. De belangrijkste voordelen zijn een eenvoudige structuur, lage kosten, gemakkelijke installatie, intuïtieve foutdiagnose en weinig dagelijkse onderhoudsproblemen; de nadelen zijn het grote kastvolume, de isolatieprestaties die sterk worden beïnvloed door de omgeving, en de gemakkelijke verslechtering van de isolatie in vochtige, stoffige en vervuilde omgevingen. Het is vooral geschikt voor conventionele onderstations buitenshuis en hoogspanningsstroomdistributiescenario's met goede werkomstandigheden.

2. Gasgeïsoleerde schakelapparatuur (GIS)

Met behulp van zeer zuiver zwavelhexafluoride (SF6) gas als isolatie- en boogblusmedium worden alle onder spanning staande componenten afgedicht in de met gas gevulde kast. De belangrijkste voordelen zijn een compacte kast, een klein vloeroppervlak, stabiele isolatieprestaties, niet beïnvloed door stof van buitenaf, vochtigheid en barre weersomstandigheden, extreem hoge bedrijfsbetrouwbaarheid en extreem laag uitvalpercentage; de nadelen zijn de hoge apparatuurkosten, het complexe onderhoudsproces en strenge eisen aan de afdichtingsprestaties. Het is vooral geschikt voor high-end scenario's zoals stedelijke kernsubstations, gesloten machinekamers, zware werkomstandigheden en krachtoverbrenging met hoge dichtheid.

V. Veelvoorkomende fouten en gestandaardiseerde probleemoplossingsschema's voor hoogspanningsschakelapparatuur

Het totale uitvalpercentage van hoogspanningsschakelaars is laag, maar langdurig gebruik, omgevingserosie, onjuiste bediening en veroudering van componenten kunnen verschillende fouten veroorzaken. Gecombineerd met eerstelijnsbedienings- en onderhoudservaring, sorteert dit document de oorzaken van hoogfrequente fouten en gestandaardiseerde oplossingen, die geschikt zijn voor dagelijkse inspectie- en onderhoudswerkzaamheden aan apparatuur:

1. De bedieningshendel kan niet worden vergrendeld: Het wordt meestal veroorzaakt door roest, vastlopen, veroudering van het interne vergrendelingsmechanisme of niet-overeenkomende sleutels. Behandelingsmethode: Controleer de speciale bedieningssleutel, reinig en ontroest het vergrendelingsmechanisme, voeg speciaal smeervet toe en vervang de beschadigde componenten direct om de normale werking van de mechanische vergrendeling te garanderen.

2. Abnormaal geluid in de kast: De belangrijkste oorzaken zijn elektromagnetische trillingen veroorzaakt door losse bevestigingsschroeven van de scheidingsplaat en kabels die de wartelplaat raken. Behandelingsmethode: Draai de schroeven van de scheidingsplaat van de kast volledig vast en breng afdichtmiddel aan om de kabelinterface te bevestigen om contacttrillingsgeluiden te elimineren.

3. Oververhitte bedradingsverbindingen: Het wordt voornamelijk veroorzaakt door losse bouten, langdurige overbelasting en overmatige contactweerstand. Behandelingsmethode: Werk strikt volgens de nominale stroom van de apparatuur, draai alle bedradingsbouten vast en vervang tijdig de verouderde en geoxideerde rails en verbindingen.

4. Ongekwalificeerde isolatietest en frequente aardfouten: De belangrijkste oorzaken zijn gebarsten, vochtige en vervuilde isolatoren, wat zal leiden tot een aanzienlijke vermindering van de isolatieprestaties. Behandelingsmethode: Vervang beschadigde isolatoren, reinig de isolatiecomponenten van de kast met speciale isolatiereinigingsmiddelen en droog de vochtige ruimtes grondig om de isolatieprestaties te herstellen.

5. Abnormaal openen en sluiten van beschermende luiken: Vervorming van luiken, gebrek aan olie in bewegende delen en vastlopen van diverse onderdelen zullen ertoe leiden dat ze niet normaal openen en sluiten. Behandelingsmethode: maak de diversen in de bewegende delen schoon, corrigeer de vervormde luiken, voeg smeerolie toe en pas de openings- en sluitnauwkeurigheid aan.

6. Uitdoven van statusindicatielampjes: Veel voorkomende oorzaken zijn schade aan de lamp, doorgebrande zekering/weerstand, slecht contact van hulpschakelaars en eindschakelaarfouten. Behandelingsmethode: Vervang beschadigde lampen en zekeringen, reinig de contacten van hulpschakelaars en controleer de werkingsstatus van de stroomonderbreker op de terminal.

7. Slechte werking van de besturingseenheid: De belangrijkste redenen zijn losse schroeven van het klemmenblok en slecht contact van de stuurstekker. Behandelingsmethode: Draai alle klemschroeven vast, sluit de besturingsconnector opnieuw aan en vergrendel deze om stabiel lijncontact te garanderen.

VI. Kern vijf-preventiebeschermingsfuncties van hoogspanningsschakelaars (veiligheidskern)

De vijf-preventieve vergrendelingsfunctie is het kernveiligheidsontwerp van hoogspanningsschakelapparatuur, een verplichte standaardconfiguratie in de industrie. Het kan grote stroomongevallen, veroorzaakt door menselijke mishandeling, mechanisch elimineren en is de kerngarantie voor de veiligheid van hoogspanningsbedrijf:

1. Voorkom sluiten met last: Nadat de stroomonderbrekerwagen in de testpositie is gesloten, vergrendelt het mechanische slot de wagen, die niet in de actieve werkpositie kan worden geduwd, waardoor het ongeluk van sluiten met belasting wordt geëlimineerd.

2. Voorkom afsluiting met aardleiding: Wanneer de aardingsschakelaar van de kast in de gesloten positie staat, kan de stroomonderbreker niet worden gesloten en ingeschakeld, waardoor kortsluiting en explosie veroorzaakt door geforceerde krachtoverdracht worden vermeden zonder de aardleiding te verwijderen.

3. Voorkom onbedoelde toegang tot live-interval: Wanneer de stroomonderbreker gesloten is en onder spanning staat, is de achterdeur van de kast vergrendeld door het mechanische slot en kan deze niet worden geopend, waardoor wordt voorkomen dat personeel het gebied onder spanning betreedt en een elektrische schok krijgt.

4. Voorkom hangende aardleiding met elektriciteit: Wanneer de stroomonderbreker gesloten en onder spanning staat, is het bedieningsmechanisme van de aardingsschakelaar vergrendeld en kan niet worden gesloten en geaard, waardoor de kortsluitingsfout wordt geëlimineerd die wordt veroorzaakt door het hangen van de aardleiding met elektriciteit.

5. Voorkom dat het mes met last wordt getrokken: Wanneer de stroomonderbreker zich in gesloten toestand bevindt met belasting, kan de trolley niet uit de werkpositie worden verplaatst en is het verboden om de scheidingsschakelaar met belasting te openen.

VII. Kernsamenvatting van de volledige tekst

Hoogspanningsschakelapparatuur is de complete set stroomdistributieapparatuur voor hoogspanningssystemen boven 75 kV. Het vertrouwt op het gecoördineerde werk van modulaire componenten zoals stroomonderbrekers, instrumenttransformatoren, relais en aardingssystemen en integreert vijf kernfuncties: distributie van elektrische energie, circuitcontrole, foutbeveiliging, veiligheidsbescherming en realtime monitoring. Qua categorieën is het hoofdzakelijk verdeeld in twee typen: AIS luchtgeïsoleerde schakelapparatuur met eenvoudige structuur en gemakkelijke bediening en onderhoud, en GIS gasgeïsoleerde schakelapparatuur met stabiele prestaties en geschikt voor high-end scenario's.

De apparatuur als geheel heeft de kenmerken van een laag uitvalpercentage, een lange levensduur en hoge betrouwbaarheid, en staat lange tijd in stand-bymodus. De kernveiligheidsgarantie komt voort uit het gestandaardiseerde vijf-preventieve vergrendelingsontwerp en de perfecte beschermingsmechanismen tegen overspanning, overbelasting en kortsluiting. Dagelijkse bedrijfsfouten worden meestal veroorzaakt door veroudering van componenten, losse installatie, omgevingserosie en onjuiste bediening. De kans op fouten kan aanzienlijk worden verminderd door regelmatige inspectie en gestandaardiseerd gebruik en onderhoud. Op gebieden als de transmissie van elektriciteitsnetten, industriële energiedistributie en nieuwe energie-energie is de stabiele werking van hoogspanningsschakelaars de belangrijkste basis voor de veilige, efficiënte en continue werking van het gehele energiesysteem.

VIII. Veelgestelde vragen over hoge frequentie (industrie algemeen)

Vraag 1: Wat is het kernverschil tussen hoogspanningsschakelaars en laagspanningsschakelaars?

A1: De belangrijkste verschillen liggen in de nominale spanning, het isolatieniveau en de functionele positionering. Hoogspanningsschakelapparatuur (≥75 kV) heeft hoogspanningsboogdoving, kortsluitonderbrekingsvermogen en vijf-preventiebescherming, die wordt gebruikt voor hoofdlijntransmissie; laagspanningsschakelapparatuur (≤1kV) wordt alleen gebruikt voor eindstroomdistributie, met een eenvoudige structuur en geen hoogspanningsbeveiliging.

Vraag 2: Hoe kiezen tussen GIS- en AIS-hoogspanningsschakelapparatuur?

A2: Kies AIS voor conventioneel buitengebruik, goede werkomstandigheden en beperkt budget; kies GIS voor stedelijke kerngebieden, gesloten machinekamers, zware werkomstandigheden en beperkte ruimte.

Vraag 3: Kunnen hoogspanningsschakelaars vaak worden gebruikt?

A3: Nee. Hoogspanningsstroomonderbrekers mogen niet regelmatig belast worden; alleen laagspanningsschakelaars kunnen hulpcircuits vaak in- en uitschakelen, anders zal dit de veroudering van de apparatuur versnellen en verborgen gevaren veroorzaken.

Vraag 4: Kan de vijf-preventiefunctie van hoogspanningsschakelapparatuur handmatig worden vrijgegeven?

A4: Het is ten strengste verboden om het zonder toestemming vrij te geven. Alleen professioneel bedienings- en onderhoudspersoneel kan het tijdens onderhoud en na het nemen van veiligheidsmaatregelen tijdelijk ontgrendelen volgens de specificaties, en het moet onmiddellijk na het gebruik worden hersteld.

Vraag 5: Wat zijn de belangrijkste gevaren en behandelingsprincipes van oververhitte schakelapparatuurverbindingen?

A5: Gevaren zijn onder meer het versnellen van de veroudering van componenten, het veroorzaken van kortsluiting en zelfs brand; behandelingsprincipes: controleer de belasting, maak de verbindingen vast, vervang verouderde componenten en elimineer overbelasting.

Vraag 6: Is het nodig om de hoogspanningsschakelaar uit te schakelen voor onderhoud als er sprake is van abnormaal geluid in de hoogspanningsschakelaars?

A6: Ja. Abnormaal geluid is een vroege waarschuwing voor abnormale apparatuur. Als dit gedurende langere tijd niet wordt gecontroleerd, zal dit storingen veroorzaken. Het is noodzakelijk om de machine onmiddellijk uit te schakelen om verborgen gevaren te controleren en te elimineren voordat de werking wordt hervat.

Vraag 7: Welke indicatoren moeten dagelijks worden gedetecteerd voor SF6-gasgeïsoleerde schakelapparatuur?

A7: Detecteer regelmatig SF6-gas (druk, zuiverheid, microwater) en luchtdichtheid van de kast, en controleer de isolatieprestaties en de flexibiliteit van de mechanische werking.
