JDZW Eenfasige epoxyhars gegoten spanningstransformator voor buiten

Ceho's JDZW eenfasige gegoten spanningstransformator van epoxyhars heeft de volgende kenmerken: Epoxyhars is volledig vacuümgegoten: bubbelvrij, UV-bestendig, anti-veroudering en met een lage lokale ontlading. Het is geschikt voor zware omgevingen zoals grote hoogte, hoge luchtvochtigheid en zware vervuiling. De eenfasige structuur ondersteunt fase-naar-aarde (Un/√3) of fase-naar-fase (Un) bedradingsmethoden en is geschikt voor bovengrondse lijnen, op palen gemonteerde schakelaars, ringhoofdeenheden en andere scenario's.

Zeer nauwkeurige meting: de nauwkeurigheid van de metrologische kwaliteit kan een graad van 0,2 bereiken en de beschermingsgraad is 3P of 6P, wat voldoet aan de dubbele vereisten van het meten van elektrische energie en relaisbescherming.

Ingebouwde hoogspanningszekeringen (voor sommige modellen): zoals de JDZW-10R, deze is uitgerust met dubbele eindzekeringen A en B, waardoor de uitbreiding van interne fouten effectief wordt voorkomen.

Standaardcompatibiliteit: JDZW Outdoor eenfasige epoxyhars gegoten spanningstransformator voldoet aan internationale normen zoals IEC 61869-3, IEEE C57.13 en GB20840, en ondersteunt wereldwijde projecttoepassingen

TECHNISCHE GEGEVENS

● De transformatorovereenstemming met de normen van GB1207-2006, IEC60044-2:2003

● Driefasig

● Nominale secundaire stroom 5A of 1A

● Omgevingstemperatuur -5℃ ~ +50℃

11. Het nominale vermogen en de relatieve nauwkeurigheidsklasse ervan zijn slechts één optie.

2. Als de gebruikersgegevens het bovenstaande bereik overschrijden, moeten we mogelijk specifieke onderhandelingen voeren.

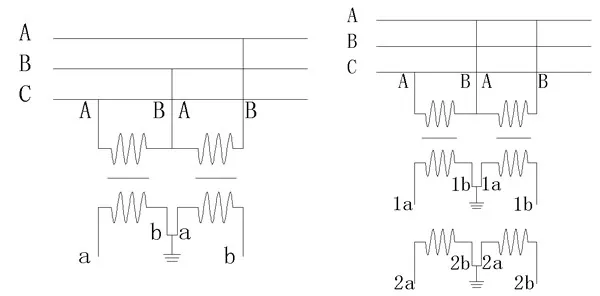

Bedradingsschema

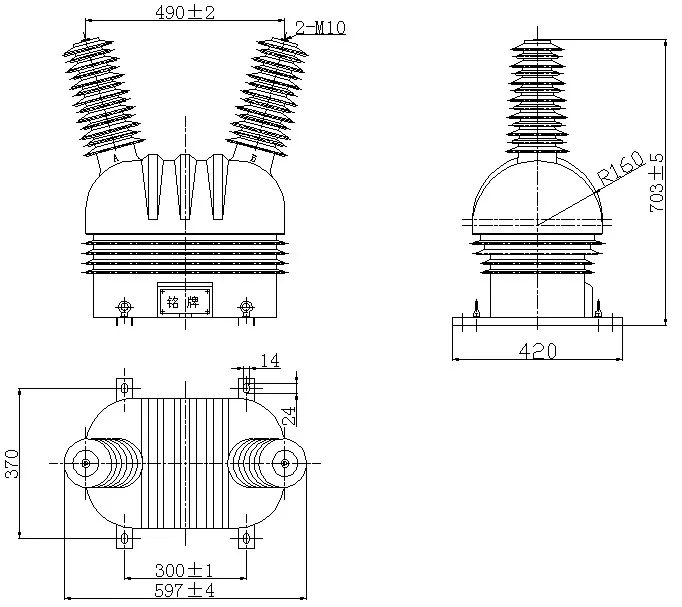

Totale afmetingen
