JDZ eenfasige epoxyhars gegoten spanningstransformator

De technologie voor het gieten van epoxyhars heeft een revolutie teweeggebracht in het ontwerp van JDZ eenfasige spanningstransformatoren van epoxyhars, waardoor ze superieure isolatie, mechanische sterkte en omgevingsbestendigheid hebben gekregen. Het staat vooral bekend om zijn betrouwbaarheid en nauwkeurigheid in eenfasige toepassingen. Het compacte, onderhoudsvrije ontwerp maakt hem geschikt voor binnen- en buiteninstallaties in verschillende industrieën.

Van energiecentrales tot industriële faciliteiten en commerciële gebouwen: onze spanningstransformatoren zijn onmisbare hulpmiddelen voor energiebeheer en systeembescherming. Hun vermogen om de nauwkeurigheid onder uiteenlopende bedrijfsomstandigheden te behouden, maakt ze tot de voorkeurskeuze van ingenieurs en technici voor middenspanningssystemen.

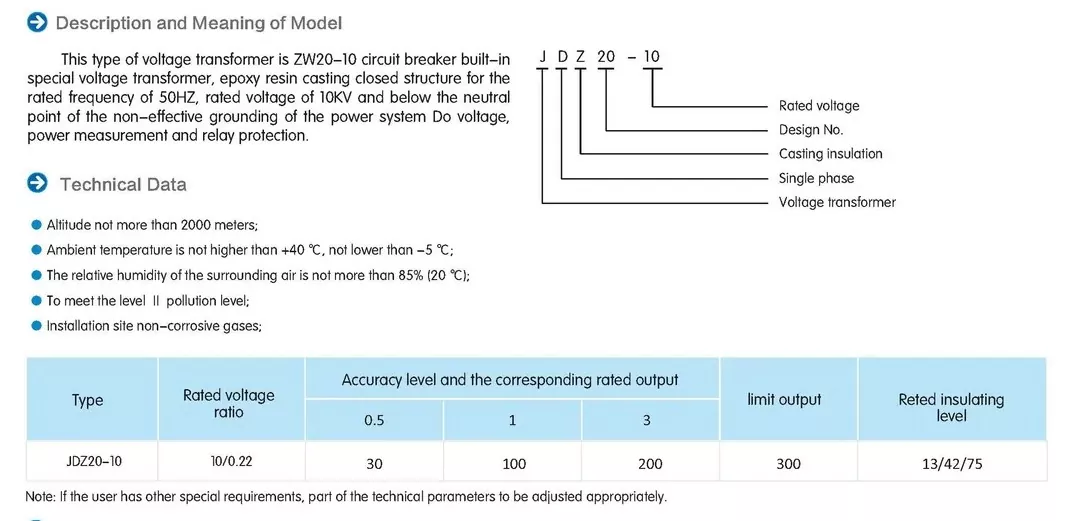

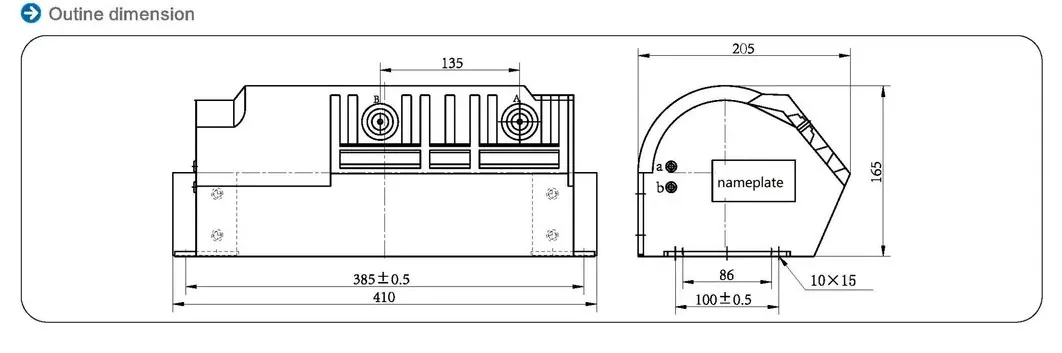

Specificatie

Wat is een JDZ eenfasige epoxyhars gegoten spanningstransformator?

Een JDZ eenfasige epoxyhars gegoten spanningstransformator is een precisie-instrumenttransformator die speciaal is ontworpen voor spanningsmeting en bescherming in elektrische energiesystemen. Dit apparaat werkt volgens het principe van elektromagnetische inductie om hoge primaire spanningen om te zetten in gestandaardiseerde lage secundaire spanningen, doorgaans 110V of 100/√3V, geschikt voor aansluiting op meetinstrumenten, beveiligingsrelais en besturingsapparatuur.

De kernconstructie van de transformator is voorzien van hoogwaardige siliciumstalen lamellen omwonden met nauwkeurige koperen wikkelingen, allemaal ingekapseld in speciaal samengestelde epoxyhars. Dit gietproces creëert een monolithische structuur die uitzonderlijke diëlektrische sterkte biedt en tegelijkertijd luchtzakken elimineert die tot gedeeltelijke ontladingen zouden kunnen leiden. De JDZ-aanduiding verwijst naar de eenfasige configuratie, waarbij "J" de spanningstransformator aangeeft, "D" eenfasig en "Z" de giettechnologie van epoxyhars betekent.

De belangrijkste operationele kenmerken zijn onder meer een gedefinieerde nauwkeurigheidsklasse (doorgaans 0,2, 0,5 of 1,0), gespecificeerde thermische prestatieclassificaties en naleving van internationale normen zoals IEC 60044-2. Het apparaat handhaaft lineaire transformatieverhoudingen over het ontworpen spanningsbereik, waardoor meetprecisie wordt gegarandeerd, zelfs tijdens systeemfluctuaties. Het ontwerp omvat barrières en optimalisatie van de kruipafstand om oppervlaktetracking te voorkomen, wat vooral belangrijk is in vochtige of vervuilde omgevingen.

De inkapseling van JDZ eenfasige epoxyhars gegoten spanningstransformator heeft meerdere kritische functies: het biedt mechanische bescherming aan de wikkelingen, creëert een vochtbestendige barrière en verdeelt elektrische spanningen gelijkmatig door de constructie. Dit resulteert in een transformator met een superieur kortsluitvast vermogen en weerstand tegen omgevingsfactoren in vergelijking met conventionele oliegevulde of droge ontwerpen.

Belangrijkste kenmerken

De JDZ eenfasige gegoten spanningstransformator van epoxyhars bevat verschillende onderscheidende kenmerken die hem onderscheiden van conventionele spanningstransformatoren. Het ontwerp is gericht op betrouwbaarheid, nauwkeurigheid en prestaties op de lange termijn in veeleisende elektrische omgevingen.

Het inkapselingssysteem van epoxyhars vertegenwoordigt de belangrijkste technologische vooruitgang van de transformator. Deze speciaal samengestelde verbinding biedt uitzonderlijke diëlektrische eigenschappen met een typische diëlektrische sterkte van meer dan 20 kV/mm. Het gietproces zorgt voor volledige onderdompeling van alle actieve componenten, waardoor een isolatiesysteem zonder holtes ontstaat dat gedeeltelijke ontlading voorkomt, zelfs bij continu gebruik op nominale spanning. De harsformulering bevat UV-stabilisatoren voor buitentoepassingen, waardoor de integriteit van de isolatie behouden blijft ondanks langdurige blootstelling aan zonlicht.

Mechanische robuustheid is een ander kenmerk van het JDZ-ontwerp. De epoxyhars vormt een stijve, schokbestendige behuizing die de interne componenten beschermt tegen trillingen, mechanische belasting en onbedoelde schokken. Deze constructie elimineert de noodzaak voor externe beschermende behuizingen in veel toepassingen, waardoor de totale installatievoetafdruk wordt verkleind. De inherente vlamvertragende eigenschappen van het materiaal voldoen aan strenge brandveiligheidseisen zonder dat aanvullende brandwerende coatings nodig zijn.

Tot de elektrische prestatiekenmerken behoren lage magnetische verliezen dankzij hoogwaardige, korrelgeoriënteerde siliciumstalen kernen en nauwkeurig gewikkelde koperen wikkelingen. De transformator vertoont uitstekende frequentieresponskarakteristieken en behoudt de nauwkeurigheid over een breed frequentiebereik van 15 Hz tot 100 Hz. De thermische prestaties zorgen voor een stabiele werking over een temperatuurbereik van -40°C tot +70°C, waarbij de temperatuurcoëfficiënten zorgvuldig worden gecompenseerd in het ontwerp om de meetnauwkeurigheid te behouden.

De transformator bevat geavanceerde veldgradatietechnieken in het terminalontwerp, waarbij gebruik wordt gemaakt van ingebedde elektroden en spanningsontlastende contouren om de distributie van het elektrische veld te beheren. Dit voorkomt corona-ontlading op hoogspanningspunten en verbetert de betrouwbaarheid op lange termijn. Alle onder spanning staande delen blijven volledig ingekapseld, waardoor blootliggende hoogspanningsverbindingen worden geëlimineerd en de operationele veiligheid aanzienlijk wordt verbeterd.

Toepassingen

De JDZ eenfasige epoxyhars gegoten spanningstransformator vindt uitgebreide toepassing in meerdere sectoren van de elektrische energie-industrie vanwege zijn veelzijdige prestatiekenmerken en robuuste constructie.

In energieopwekkingsfaciliteiten vervullen deze transformatoren een cruciale rol bij het meten van de generatoruitgang, netsynchronisatie en beveiligingssystemen. Ze leveren nauwkeurige spanningssignalen voor turbinebesturingssystemen, bekrachtigingsapparatuur en apparaten voor arbeidsfactorcorrectie. Hun compacte ontwerp maakt installatie mogelijk in schakelruimtecompartimenten met beperkte ruimte in de buurt van generatoren of step-up transformatoren.

Transmissie- en distributienetwerken maken gebruik van JDZ-transformatoren voor het meten van inkomsten op onderstations, feedermonitoringspunten en interconnectielocaties voor gedistribueerde opwekking. Ze maken nauwkeurige spanningsmetingen mogelijk voor SCADA-systemen, algoritmen voor foutdetectie en automatische spanningsregelapparatuur. De epoxyharsconstructie blijkt bijzonder waardevol in ondergrondse distributiesystemen waar vochtbestendigheid van het grootste belang is.

Industriële installaties gebruiken deze transformatoren voor procescontrolesystemen, monitoring van de stroomkwaliteit en bescherming van apparatuur. Zware industrieën zoals staalfabrieken, aluminiumsmelterijen en chemische fabrieken profiteren van de trillingsbestendigheid en immuniteit van de JDZ tegen geleidende stofomgevingen. De transformatoren kunnen naadloos worden geïntegreerd met condensatorbanken voor arbeidsfactorcorrectie en harmonische filterbanken voor verbetering van de stroomkwaliteit.

De elektrische systemen van commerciële gebouwen omvatten JDZ-transformatoren voor het meten van de hoofddiensten, het submeteren van huurders en het monitoren van noodstroomsystemen. Door hun vlamvertragende eigenschappen zijn ze geschikt voor installatie in elektrische ruimtes zonder extra brandbeveiligingsmaatregelen. Datacenters waarderen vooral hun nauwkeurigheid en betrouwbaarheid bij het monitoren van het stroomverbruik en de controle van het UPS-systeem.

Hernieuwbare energie-installaties, waaronder zonneparken en windenergiecentrales, gebruiken deze transformatoren voor het meten en beschermen van netinterconnecties. Hun ruime temperatuurtolerantie maakt installatie buitenshuis in variërende klimatologische omstandigheden mogelijk, terwijl hun weerstand tegen zoutnevel ze geschikt maakt voor toepassingen in kustwindparken.

Voordelen van het gebruik van epoxyhars in spanningstransformatoren

Het gebruik van epoxyhars in JDZ eenfasige spanningstransformatoren levert tal van technische en operationele voordelen op ten opzichte van traditionele isolatiemethoden, waardoor dit de voorkeurskeuze is voor moderne elektrische toepassingen.

De superieure diëlektrische eigenschappen van epoxyhars zorgen voor uitzonderlijke isolatieprestaties, met een diëlektrische sterkte die doorgaans 5-10 keer groter is dan die van conventionele isolatiematerialen. Dit maakt compactere transformatorontwerpen mogelijk zonder de vereisten voor elektrische speling in gevaar te brengen. De homogene aard van de giethars elimineert grensvlakken tussen verschillende isolatiematerialen, waardoor diëlektrische zwaktepunten worden voorkomen die tot voortijdig falen kunnen leiden.

De vochtbestendigheid van epoxyhars vertegenwoordigt een aanzienlijke verbetering ten opzichte van papier-olie- of gelakte isolatiesystemen. In tegenstelling tot op cellulose gebaseerde materialen die in de loop van de tijd vocht absorberen, vormt epoxy een ondoordringbare barrière die gedurende de hele levensduur van de transformator een consistente isolatieweerstand behoudt. Deze eigenschap blijkt van onschatbare waarde in vochtige omgevingen of toepassingen die onderhevig zijn aan periodieke condensatie.

Mechanische stabiliteit is een ander belangrijk voordeel, waarbij de uitgeharde hars een stijve matrix vormt die alle interne componenten immobiliseert. Dit voorkomt beweging van de wikkeling tijdens kortsluitingsgebeurtenissen, een veelvoorkomende storingsmodus bij conventionele ontwerpen. De inkapseling beschermt ook tegen stof, chemicaliën en corrosieve atmosferen die andere isolatiesystemen zouden kunnen aantasten.

Voordelen op het gebied van thermische prestaties zijn onder meer een betere warmteafvoer in vergelijking met met olie gevulde eenheden en een superieure tolerantie voor thermische cycli vergeleken met droge ontwerpen. De thermische uitzettingscoëfficiënt van de epoxyhars kan worden aangepast aan die van de ingebedde geleiders, waardoor thermische spanning tijdens belastingvariaties wordt geminimaliseerd. Dit resulteert in een verbeterde stabiliteit van elektrische parameters op lange termijn.

Vanuit onderhoudsoogpunt heeft de JDZ eenfasige epoxyhars gegoten spanningstransformator vrijwel geen routineonderhoud nodig, waardoor periodieke olietests, uitdroogprocedures of isolatieweerstandsmetingen overbodig zijn. De afgedichte constructie voorkomt het binnendringen van verontreinigingen en behoudt consistente prestatiekenmerken gedurende tientallen jaren van gebruik.

Voordelen voor het milieu zijn onder meer de afwezigheid van ontvlambare isolatieolie, waardoor brandgevaar wordt verminderd en potentiële risico's voor bodemverontreiniging worden geëlimineerd. Moderne epoxyformuleringen voldoen aan strenge milieuvoorschriften met betrekking tot vluchtige organische stoffen en het gehalte aan gevaarlijke stoffen.
