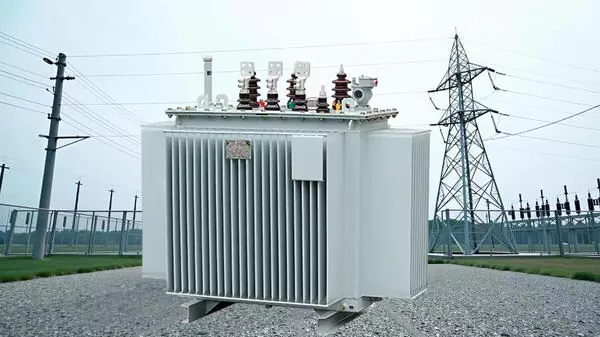

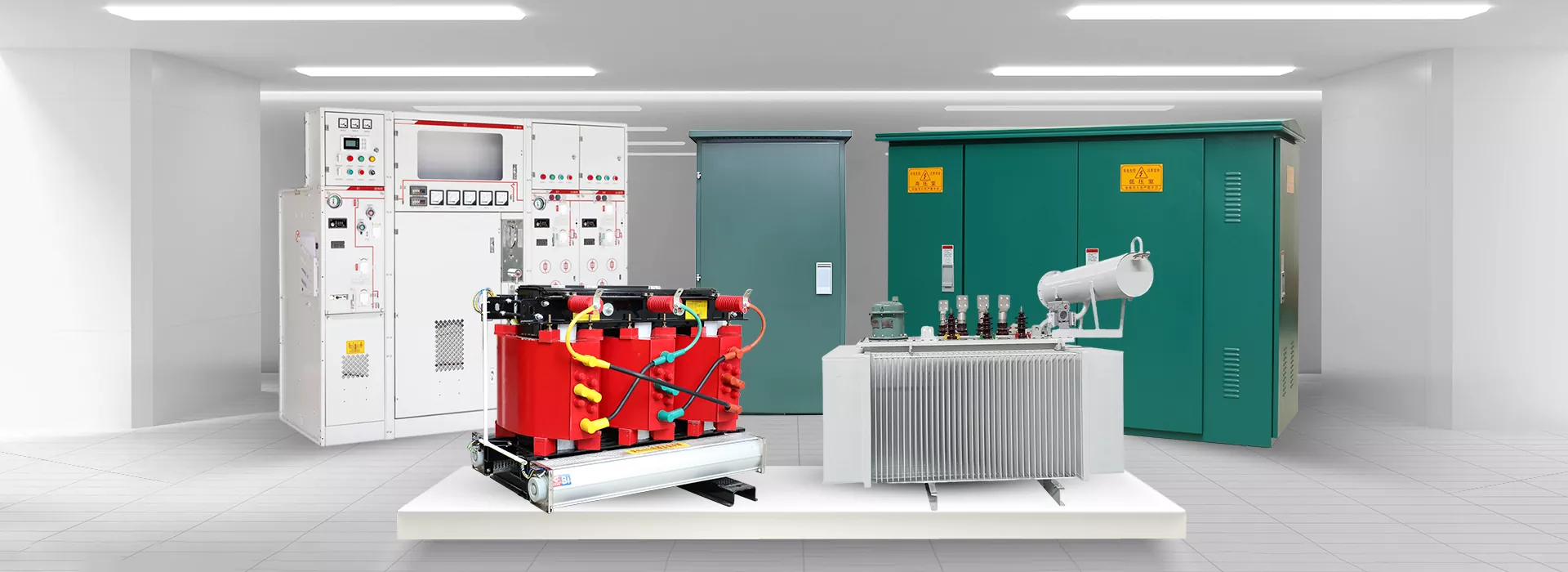

Stroomtransformatoren vormen een cruciaal onderdeel van het uitgebreide productportfolio van Ceho en bieden betrouwbare bescherming en efficiënte transmissie voor energiesystemen. We maken gebruik van geavanceerde ontwerptechnieken bij de productie van deze producten en bieden zowel olie-ondergedompelde als droge transformatoren aan.

Droge transformatoren versus olie-ondergedompelde transformatoren: welke te kiezen?

Ceho adviseert op basis van uw specifieke wensen. Als u van plan bent het apparaat binnenshuis te gebruiken, vooral in omgevingen waar brandveiligheid van het grootste belang is, zoals winkelcentra met veel verkeer, hoge woongebouwen of scholen, raden wij u aandroge transformatoren. Ze gebruiken lucht of hars als isolatie-/koelmedium, waardoor het risico op olielekkage wordt geëlimineerd en het onderhoud wordt vereenvoudigd.

Als u het echter buiten of in industriële onderstations gebruikt,olie-ondergedompelde transformatorenbieden een betere warmteafvoer en overbelastingscapaciteit, waardoor ze zuiniger en efficiënter zijn voor toepassingen met hoog vermogen.

Routineonderhoud

We bieden uitgebreide after-sales service en technische ondersteuning, en bieden ook enkele suggesties voor productonderhoud. Ceho-producten zijn relatief eenvoudig te installeren en te onderhouden en vereisen minimale controles of vervanging van onderdelen; regelmatige inspecties vanuit de noodzakelijke hoeken zijn voldoende.

De meest basale en eenvoudigste methode is visuele inspectie. Olielekken, corrosie, de kleur van de siliconen in de ontluchting en de integriteit van bussen en pakkingen zijn vaak visueel waarneembaar. Als deze problemen zich voordoen tijdens het dagelijkse gebruik, kunnen ze onmiddellijk worden aangepakt. Daarna kunnen elektrische tests worden uitgevoerd. Voor vragen of over het opstellen van een onderhoudsplan onder bedrijfsomstandigheden kunt u contact opnemen met Ceho.

Indien mogelijk adviseren wij een thermische beeldinspectie uit te voeren, waarbij gebruik wordt gemaakt van een infrarood warmtebeeldcamera om hotspots op de bussen, verbindingen en het tankoppervlak te identificeren. Als u een van onze in olie ondergedompelde transformatoren heeft aangeschaft, zijn de diëlektrische sterkte, het vochtgehalte en de analyse van opgeloste gassen ook nodig om interne fouten uit te sluiten door middel van olieanalyse.

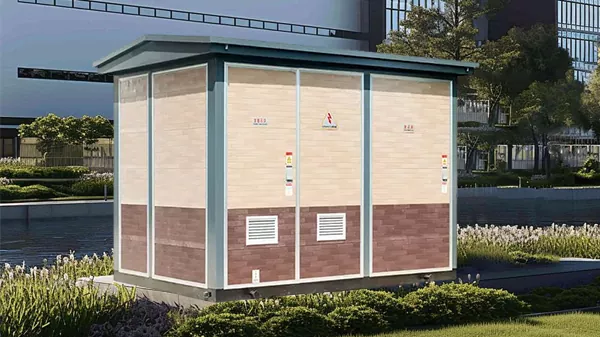

Het Box-Type Substation heeft een compact, geïntegreerd ontwerp dat middenspanningsschakelapparatuur, distributietransformatoren enlaagspanningsschakelapparatuurin één enkele eenheid, die een stand-alone stroomdistributieoplossing van Ceho biedt. Het converteert op efficiënte wijze de stroom van 11 kV of 33 kV middenspanningsbronnen naar 400 V/230 V laagspanningsuitgangen. Het geprefabriceerde ontwerp minimaliseert ook de installatietijd ter plaatse, waardoor het een snelle en gemakkelijke optie is.

Voorzorgsmaatregelen bij installatie

De installatie van een box-type onderstation is snel en eenvoudig, maar kan nergens worden geplaatst. Zorg ervoor dat de locatie die u kiest een eenvoudige, horizontale betonnen basis of fundering heeft die het totale gewicht van het onderstation kan dragen. Bevestig vooraf of de drainagemaatregelen voor een vrije positie zijn getroffen. Als deolie-ondergedompelde transformatorwordt gebruikt, moet de onderste oliekeerring worden afgesteld.

De formele installatie is eigenlijk heel handig. De unit is geassembleerd, bedraad en getest in de fabriek van Ceho. Het terrein hoeft alleen op de fundering te worden geplaatst, aangesloten op de inkomende lijn, functionele test en inspectie. Mocht u in de toekomst niet tevreden zijn met de huidige opzet, dan is uitbreiding en renovatie mogelijk. De eenvoudigste manier is om voedingspanelen toe te voegen op het niveau van laagspanningsschakelapparatuur. Als het echter om een ​​capaciteitsuitbreiding of een renovatie van middenspanningsschakelaars gaat, is het raadzaam om contact met ons op te nemen en een gerichter renovatieplan te krijgen.

Componentspecificaties

• MV-schakelkastcompartiment:
  • Type: SF6 geïsoleerd, vacuümstroomonderbreker (VCB) of luchtgeïsoleerde schakelapparatuur (AIS).
  • Vermogensschakelaars: 630A, 1250A, 2000A.
  • Beveiliging: Geïntegreerde overstroom-, aardfoutrelais en meet-CT's/PT's.
  • Normen: IEC 62271-200, IEEE C37.20.2.
• Distributietransformator:
  • Type: olie-ondergedompeld (ONAN) of droog type (giethars - SCB).
  • Isolatieklasse: Voor olietype: Klasse A (105°C). Voor droog type: Klasse F (155°C) of Klasse H (180°C).
  • Vectorgroep: Dyn11, Yyn0 of zoals gespecificeerd.
  • Impedantie: 4%, 6%, of volgens klantspecificatie.
  • Normen: IEC 60076, IEEE C57.12.
• LV-schakelkastcompartiment:
  • Hoofd-LV-stroomonderbreker: luchtstroomonderbreker (ACB) of stroomonderbreker met gegoten behuizing (MCCB).
  • Uitgaande feeders: MCCB's of Switch Fuse Units (SFU's).
  • Stroomrailvermogen: tot 4000 A, koper of vertind.
  • Meting: multifunctionele digitale energiemeter, stroomtransformatoren.
  • Normen: IEC 61439-1/-2, UL 891.
• Behuizing en hulpapparatuur:
  • Materiaal: thermisch verzinkte staalplaat (min. 2 mm dikte).
  • Afwerking: Epoxyprimer en polyester poedercoating (RAL-kleuropties).
  • Ventilatie: Geforceerde ventilatorkoeling met thermostaten, lamellen en horren.
  • Verlichting: Interne LED-verlichting met deurgeactiveerde schakelaar.
  • Aarding: Volledige interne aardrail aangesloten op externe aardputten.

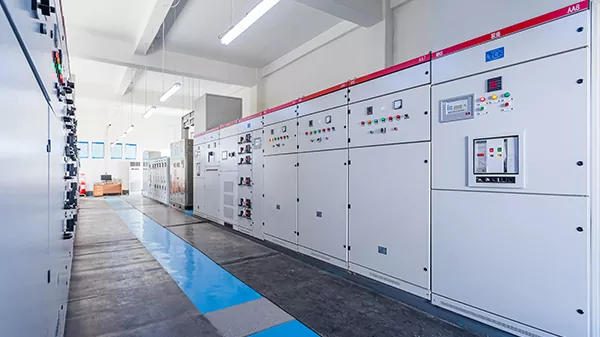

Ceho is een Chinese leverancier die een compleet assortiment productoplossingen biedt voor energiesystemen, waaronder schakelapparatuur, een apparaat dat wordt gebruikt voor het besturen, beschermen en isoleren van elektrische apparatuur. Met deze apparatuur kan elektriciteit veilig en betrouwbaar worden getransporteerd van de elektriciteitscentrale naar de eindgebruiker. We hebben altijd gelijke tred gehouden met de veranderingen en ontwikkelingen van de tijd om productonderzoek en ontwikkelingsinnovatie uit te voeren, geavanceerde monitoring en slimme netwerkfuncties zullen de operationele efficiëntie kunnen verbeteren.

Producttype

Wij kunnen u voornamelijk producten leverenlaagspanningsschakelapparatuurEnhoogspanningsschakelapparatuurBovendien zal de markt, indien verdeeld naar spanningsklasse, ook middenspanningsschakelaars zien.

Laagspanning, wordt gebruikt in de nominale spanning onder 1000V voedingssysteem, voor het dagelijks leven, huishoudelijk, commercieel, en afgezien van enkele kleine industriële toepassingen, is het een zeer geschikte keuze om laagspanningscircuits te beschermen.

De hoogspanning wordt gebruikt voor voedingssystemen met nominale spanningen boven 36 kV, grootschalige stroomtransmissie en hoogspanningsdistributie moeten dit product kiezen, anders is er geen manier om de veiligheid en stabiliteit van hoogspanningssystemen te behouden.

Belangrijkste functies

De kernfuncties van schakelapparatuur kunnen we in een paar woorden samenvatten: schakelen, bescherming en isolatie.

De schakelfunctie is gemakkelijk te begrijpen; schakelapparatuur kan circuits loskoppelen en verbinden. Het wordt vaak gebruikt om de stroomvoorziening te regelen tijdens normaal gebruik, en ook om de stroom los te koppelen wanneer het nodig is de stroomvoorziening stop te zetten voor onderhoud of reparatie.

Op het gebied van beveiliging zijn de belangrijkste functies overbelastings- en kortsluitbeveiliging. Op basis van ingestelde stroom- of spanningsdrempels zal de apparatuur het circuit automatisch loskoppelen in geval van overbelasting; Anders kan elektrische apparatuur doorbranden en in ernstiger gevallen kan er brand ontstaan.

De isolatiefunctie isoleert het circuit volledig van de voeding tijdens onderhoud of reparatie, waardoor de operators worden beschermd.

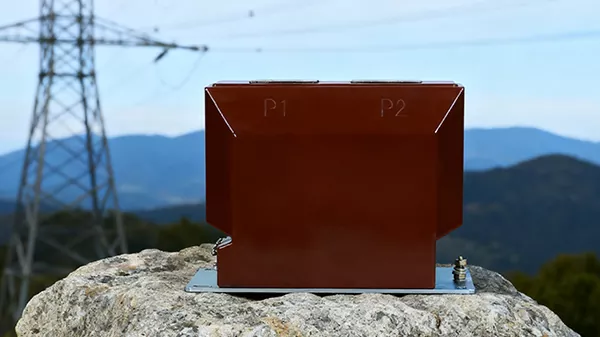

Neem contact op met Ceho om onze Instrument Transformer aan te schaffen, evenals andere producten waarmee u een complete set elektrische apparatuur voor u kunt configureren. Dit gespecialiseerde apparaat reduceert hoge spanning en hoge stroom tot gestandaardiseerde lage niveaus, waardoor de noodzakelijke isolatie wordt geboden tussen primaire circuits met hoog vermogen en secundaire circuits met laag voltage, en is ook een nauwkeurig en efficiënt apparaat.

Hoofdtype

Huidige transformatorEnspanningstransformator, deze twee zijn de belangrijkste typen, maar er is een meer speciale categorie, ook Ceho kan systematisch zijn, dat wil zeggen:gecombineerde instrumenttransformator.

Een stroomtransformator wordt gebruikt om een ​​hoge primaire stroom te reduceren tot een standaard secundaire stroom. De primaire wikkeling is in serie verbonden met de te meten stroomgeleider. De uitgang van de secundaire wikkeling is verbonden met een ampèremeter, vermogensmeter, elektrische energiemeter en beveiligingsrelais.

Spanningstransformatoren worden gebruikt om hoge systeemspanningen terug te brengen tot standaard secundaire spanningen, waarbij de primaire wikkelingen parallel zijn aangesloten tussen fase- en neutrale geleiders, of tussen twee fasen. Secundaire uitgangen worden gebruikt voor voltmeters, wattmeters, frequentiemeters, synchronisatieapparaten en beveiligingsrelais.

De combinatie is ook heel gemakkelijk te begrijpen, dat wil zeggen: de twee samen integreren.

Met welke factoren moet rekening worden gehouden bij het selecteren van belastingswaarden voor instrumenttransformatoren?

De keuze van de belastingsparen is belangrijk om de nominale nauwkeurigheid te behouden. De totale aansluitbelasting omvat de impedantie van alle aansluitdraden, klemmen en aangesloten apparatuur. Zorg er dus bij het selecteren voor dat de nominale belasting van de instrumenttransformator gelijk is aan of groter is dan de berekende totale aansluitbelasting. Als u dit niet zelf kunt bevestigen, neem dan contact op met Ceho met de relevante informatie en wij zullen de perfecte oplossing voor u uitwerken.

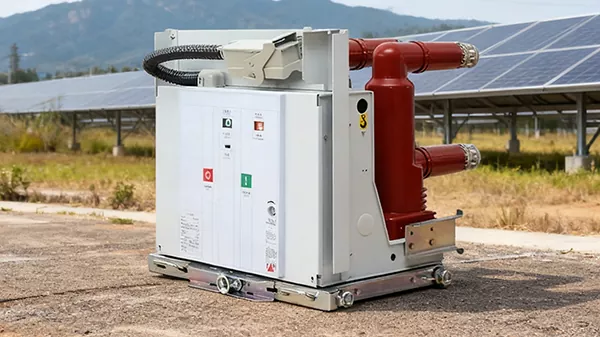

ContactCehoen onze elektrische hoogspanningscomponenten kopen, die geen gewone componenten zijn, maar de hoeksteen van de energie-infrastructuur. Door de juiste componenten te kiezen voor veiligheid, levensduur en bedrijfscontinuïteit, terwijl kwaliteit ook een kernelement is, bieden wij u een totaaloplossing.

Nominale spanning VS bestand tegen spanning, wat is het verschil?

Voorelektrische hoogspanningscomponentenis de nominale spanning de maximale systeemspanning die ze kunnen weerstaan ​​onder normale bedrijfsomstandigheden en is gerelateerd aan de continue bedrijfslimiet van het onderdeel. De weerstandsspanning is een hogere testspanning die op de isolator wordt toegepast, de duur is relatief kort en de isolator moet deze zonder doorslag kunnen weerstaan, om de stabiliteit onder transiënte en piekspanningen te behouden.

Belangrijkste selectiecriteria

Systeemspanning: De maximale systeemspanning waarvoor het onderdeel is ontworpen.

Diëlektrische sterkte: controleer of de spanning van de netfrequentie (50/60 Hz) en bliksemimpuls (1,2/50 μs) bestand is.

Nominale stroom: er moet rekening worden gehouden met de continue stroombelastbaarheid, de omgevingstemperatuur en mogelijke overbelasting.

Kortsluitprestaties: bestand tegen thermische spanning en mechanische spanning gegenereerd door maximale foutstroom binnen een gespecificeerde duur.

Omgevingsomstandigheden: Houd bij buitencomponenten rekening met het vervuilingsniveau (IEC 60815), de hoogte, het bereik van de omgevingstemperatuur, seismische activiteit en blootstelling aan UV.

Gedeeltelijke ontlading: bussen en aansluitingen en andere belangrijke componenten, een laag gedeeltelijk ontladingsniveau is een belangrijke indicator voor de integriteit van de isolatie op de lange termijn.

Materiaal en duurzaamheid: porselein, composietpolymeer, met verschillende voordelen.

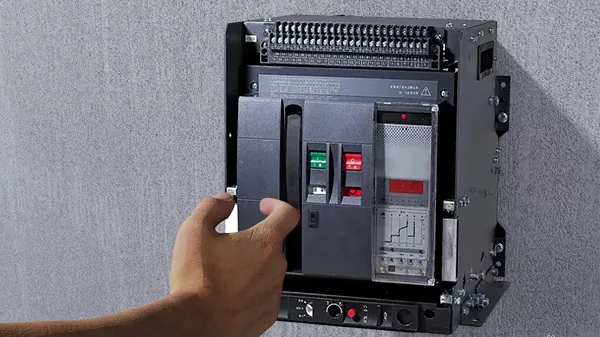

Laagspanningsstroomonderbrekers zijn belangrijk voor de elektrische bescherming en schakelen circuits automatisch uit in geval van overbelasting, kortsluiting of foutomstandigheden, zowel in het dagelijks leven als in de industrie.Cehois een professionele fabrikant en leverancier met ervaring in de branche. U kunt contact met ons opnemen voor specifieke informatie over deze apparatuur, op maat gemaakte gerichte configuratie.

Accessoires en optionele functies

Hulpcontacten: worden gebruikt om op afstand de status van de stroomonderbreker aan te geven.

Alarmcontacten: geven uitschakelomstandigheden aan veroorzaakt door overbelasting of kortsluiting.

Onderspanningsafschakelspoel: stroomonderbreker die automatisch uitschakelt wanneer de lijnspanning onder een ingestelde drempel daalt.

Shunttrip: maakt uitschakeling op afstand van de stroomonderbreker door externe signalen mogelijk.

Motorbediening: aan/uit-bediening van de stroomonderbreker op afstand.

Vergrendeling: uitgerust met hangslot voor een veilige vergrendelings-/markeringsprocedure.

Klemafdekkingen: voorkomen onbedoeld contact met spanningvoerende delen.

Communicatiesuite: voor integratie in gebouwbeheersystemen en monitoring- en data-acquisitiesystemen.

Onderhoud en testen

Onderhoud vanlaagspanningsstroomonderbrekersmoet de specifieke cyclus worden beoordeeld op basis van de gebruiksomgeving en de werkfrequentie. Visuele inspectie en mechanische testen elke 1-2 jaar indien stabiel, schoon en weinig gebruikt. Maar als u het apparaat gebruikt in zware industriële omgevingen of in zeer kritische toepassingen, is het raadzaam ieder jaar een warmtebeeldinspectie uit te voeren om te controleren op hotspots, en om de 3 tot 5 jaar een uitgebreide elektrische test uit te voeren.

Ceho adviseert isolatieweerstandscontrole, contactweerstandsmeting en injectietest. Als u specifieke problemen tegenkomt of denkt dat u vervanging of upgrade nodig heeft, kunt u contact met ons opnemen voor technische ondersteuning.

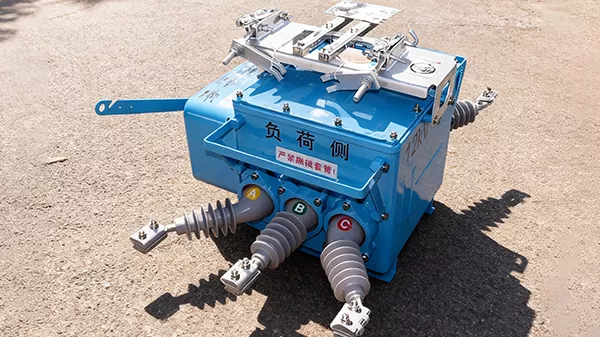

Op het gebied van industriële stroomverdeling en besturing is High Voltage Switch van groot belang, zoekt u een product dat perfect kan presteren in extreme omstandigheden, dan kunt u direct bij Ceho terecht.

Wat is het fundamentele verschil tussen een hoogspanningsschakelaar en een stroomonderbreker?

Hoogspanningsschakelaarsen hoogspanningsstroomonderbrekers verschillen qua functie en toepassingsscenario's. Als je het meest fundamentele verschil vraagt, is het vooral functioneel en bepaalt de functie het gebruik.

Hoogspanningsschakelaars worden gebruikt voor het normaal aansluiten en ontkoppelen van circuits, om storingsvrij te kunnen werken, en worden vaak gebruikt voor onderhoud van apparatuur en het schakelen van belastingen. De beveiligingsfunctie van de hoogspanningsstroomonderbreker maakt hem geschikter voor gebruik in foutsituaties zoals kortsluiting en overbelasting.

Waar moet ik op letten bij het kiezen van een hoogspanningsschakelaar?

Maak je geen zorgen over het kiezen van ongepaste producten,Neem contact op met Ceho, we zullen specifieke oplossingen voor u uitwerken. Als u eerst de algemene richting wilt overwegen, zijn dit de punten waar u op moet letten, de eerste is de nominale spanning en stroom, kortom, u kunt niet degene kiezen die niet voldoen aan het voedingssysteem. Ten tweede moet het schakelvermogen bestand zijn tegen belastingsstromen en potentiële kortsluitstromen.

Andere verschillende hoeken hangen voornamelijk af van de omgeving waarin u de hoogspanningsschakelaar gaat gebruiken, temperatuur, vochtigheid en corrosiviteit moeten in overweging worden genomen, gecombineerd met de omgeving om te bepalen of er een meer gerichte veiligheids- en beschermingsfunctie is, en als de werkfrequentie frequenter is, is het ook noodzakelijk om de juiste te kiezen, die afwijkt van het algemene doel.

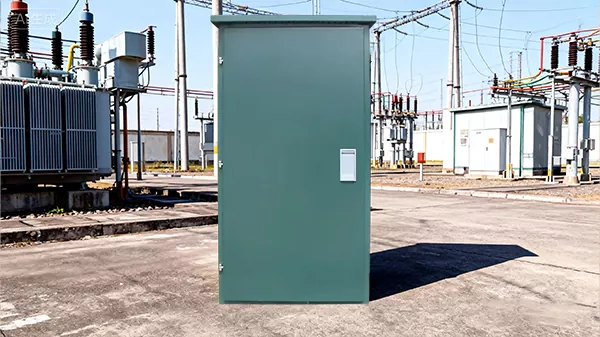

Kies voor Ceho’sKabelaftakdoosom u te helpen kabels efficiënt en veilig te beheren in uw complexe stroom-, data- en communicatie-infrastructuur. Deze producten beschermen verbindingen effectief tegen omgevingsgevaren, mechanische belasting en ongeoorloofde toegang, terwijl de systematische bedrading behouden blijft, wat de betrouwbaarheid, veiligheid en onderhoudsgemak verbetert.

Wat zijn de belangrijkste veiligheidscontroles voordat de kabelaftakdoos in gebruik wordt genomen?

Bevestig dat detak doosis volledig spanningsloos en vergrendeld.

↓

Alle kabelverbindingen zijn vastgedraaid volgens de juiste koppelspecificatie of indien niet aangepast, anders kan er oververhitting optreden.

↓

Controleer of elke aftakking is geïnstalleerd met de juiste zekering- of stroomonderbrekerwaarde volgens het systeemontwerp.

↓

Alle ongebruikte kabelingangspunten moeten goed worden afgedicht met pluggen om de IP-bescherming te behouden. Bevestig dit alstublieft.

↓

Zijn de behuizingen en rails goed geaard?

↓

Volledige isolatieweerstands- en continuïteitstests zoals vereist door de regelgeving.

Milieu- en installatiekenmerken

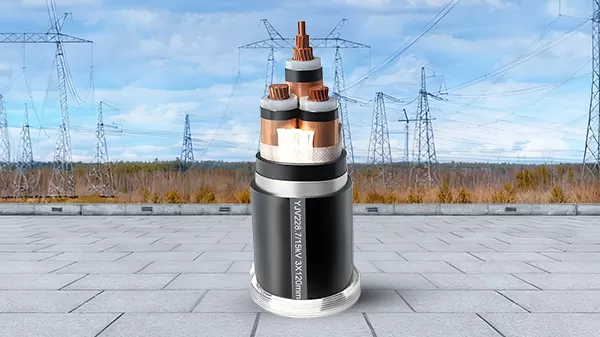

Ceho kan schakelapparatuur, transformatoren, onderstations en andere elektrische apparatuur leveren, en kabels zijn ook belangrijk voor elektrische systemen, die ook deel uitmaken van onze totaaloplossingen. We volgen strikt de industrienormen, geavanceerde technologie en een langere levensduur.

Welke kabeltypes bieden wij aan?

Ceho biedt laag-, midden- en hoogspanningskabels.

Laagspanningskabelhet ontwerp is eenvoudig, het spanningsbereik ligt onder 0,6/1 kV, maar hoewel het ontwerp eenvoudig is, moet het slijtvastheid, corrosieweerstand en vlamvertragende functies hebben.

Het spanningsbereik vanmiddenspanningskabelsligt tussen 1 kV en 35 kV, de isolatie en spanningsweerstand zijn beter en de externe beschermingseisen zijn hoger. We zullen een meerlaags isolatieontwerp gebruiken.

Het spanningsbereik vanhoogspanningskabelshoger is dan 35 kV, tussen 35 kV en 220 kV. U moet dit selecteren voor stroomtransmissie over lange afstanden. Het ontwerp van dit type product is verantwoordelijker dan de vorige twee, met hoge isolatieprestaties en een beter geteste spanningsweerstand.

Toepassingsbereik

Dit moet ook worden onderscheiden op basis van het spanningstype van de stroomkabel, en het algemene gebruik zal zeker problemen veroorzaken. De laagspanningskabels van Ceho kunnen worden gebruikt in woningen, industriële gebouwen, winkelcentra, kantoorgebouwen en andere plaatsen om elektriciteit naar verschillende eindapparatuur en faciliteiten te transporteren.

Middenspanningskabels kunnen verschillende stroomapparatuur verbinden en worden vaak aangetroffen in toepassingen voor energietransmissie tussen stedelijke distributienetwerken, industriële faciliteiten en onderstations.

De hierboven genoemde hoogspanningskabels, transmissielijnen met ultrahoge spanning en stroomtransmissie over lange afstanden moeten dergelijke kabels gebruiken.
