Middenspanningskabel

Cceho is een toonaangevende fabrikant en leverancier van middenspanningsstroomkabels en biedt OEM/ODM-diensten tegen concurrerende fabrieksprijzen! Kabels met een nominale waarde van 5kV-35kV worden gebruikt voor distributiecircuits in industriële en commerciële installaties. Middenspanningsvoedingskabel is geschikt voor gebruik op natte of droge locaties, geïnstalleerd in kabelgoten, kanalen en open lucht, in de lucht of direct begraven zoals toegestaan ​​door NEC. Temperatuur mag niet hoger zijn dan 105°C (MV105).

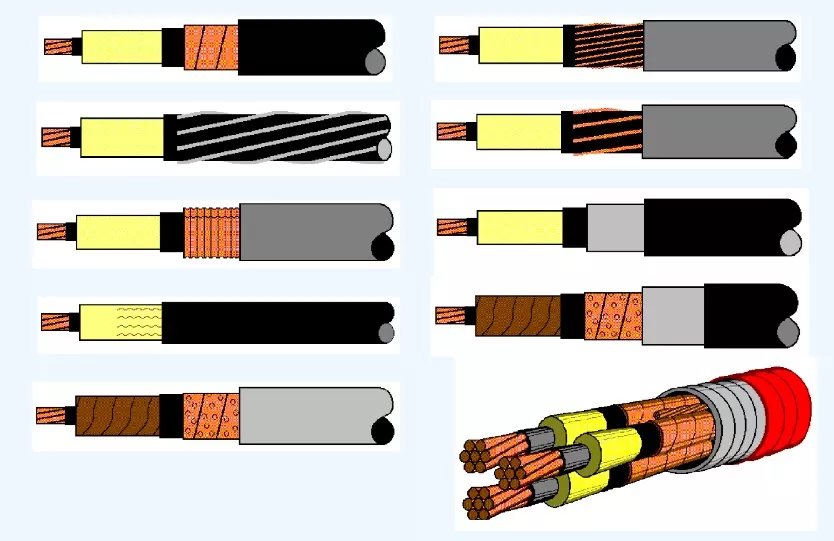

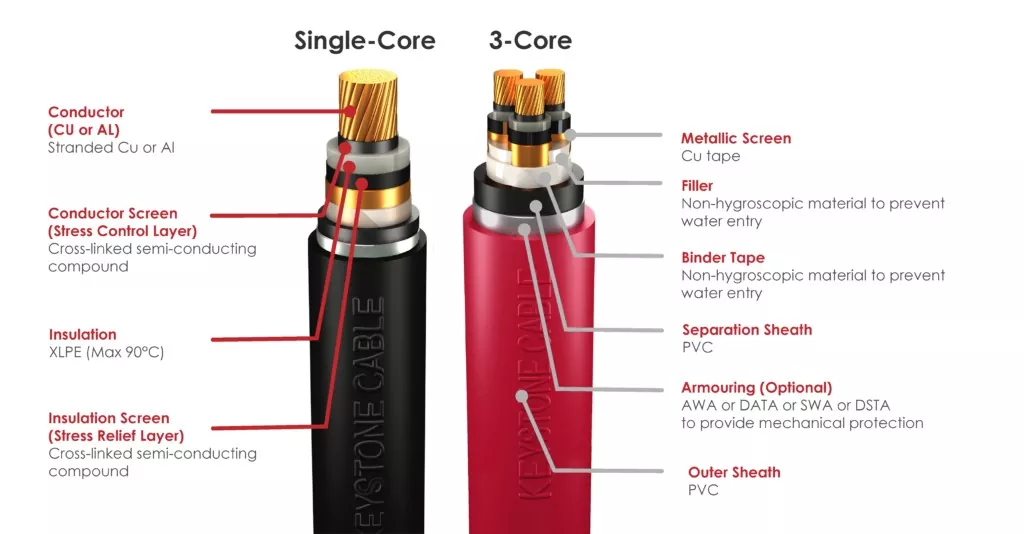

Constructie van een MV-kabel

Geleider

Er zijn 2 soorten geleiders die we gebruiken voor de constructie van onze MV-kabels: koper en aluminium.

· Koper: Gemaakt van elektrolytisch koper met een zuiverheid van meer dan 99,95%.

· Aluminium: Gewonnen uit aluminium blokken met een minimale zuiverheid van 99,70%.

Dirigent scherm

Ons geleiderscherm is een geëxtrudeerde, verknoopte halfgeleidende verbinding die de metalen geleider bedekt. Deze laag fungeert als een spanningspunt in de isolatie, waardoor de duurzaamheid op lange termijn mogelijk wordt verzwakt.

Isolatie scherm

Het isolatiescherm is een verknoopt halfgeleidend mengsel dat over de isolatie wordt geëxtrudeerd. Het zorgt voor een glad oppervlak en dient als overgangsmateriaal tussen de isolatie waar een elektrisch veld bestaat en het geleidende metalen scherm, waar het elektrische veld nul is. Dit vermindert dus de spanning op de isolatielaag.

Metalen scherm

Het metalen scherm bestaat doorgaans uit een laag spiraalvormig aangebrachte kopertape met een overlap over het isolatiescherm. De metalen afscherming in een 3-aderige kabel zorgt ervoor dat het elektrische veld binnen de kabelkern blijft.

Kabelmontage (optioneel)

Voor 3-aderige kabels worden identificatietaoes (bruin, zwart, grijs) onder het metalen scherm geplaatst voordat de aders worden gelegd.

Een niet-hygroscopisch vulmiddel van polypropyleen wordt tussen de op elkaar gelegde kernen aangebracht om de gehele kabel een ronde vorm te geven. Polypropyleentape(s) of PETP (polyester)tape(s) worden gebruikt als barrièretape over de opgelegde kernen.

Scheidingshuls (optioneel)

Alle gepantserde kabels bevatten een geëxtrudeerde laag van zwarte PVC-, MDPE- of LSZH-scheidingsmantel, aangebracht over de kern of opliggende kernen om corrosie te voorkomen door verschillende metalen te scheiden en galvanische effecten te vermijden.

Bepantsering (optioneel)

Bij gepantserde kabels wordt het pantser over een scheidingsmantel aangebracht voor extra mechanische bescherming. Enkeladerige kabels gebruiken aluminiumdraden (AWA), dubbele aluminium tape-pantsering (DATA), terwijl meeraderige kabels gegalvaniseerde staaldraadpantsering (SWA) of dubbele gegalvaniseerde stalen tape-pantsering (DSTA) gebruiken.

Buitenmantel

Alle middenspanningskabels hebben een geëxtrudeerde laag PVC-, MDPE- of LSZH-buitenmantel over de kern, opgelegde kern of het pantser. Deze buitenmantel, meestal zwart, beschermt de kabels tegen zonlicht en termieten. In overleg tussen de fabrikant en de koper kan ook een andere kleur worden geleverd.
