Laagspanningskabel

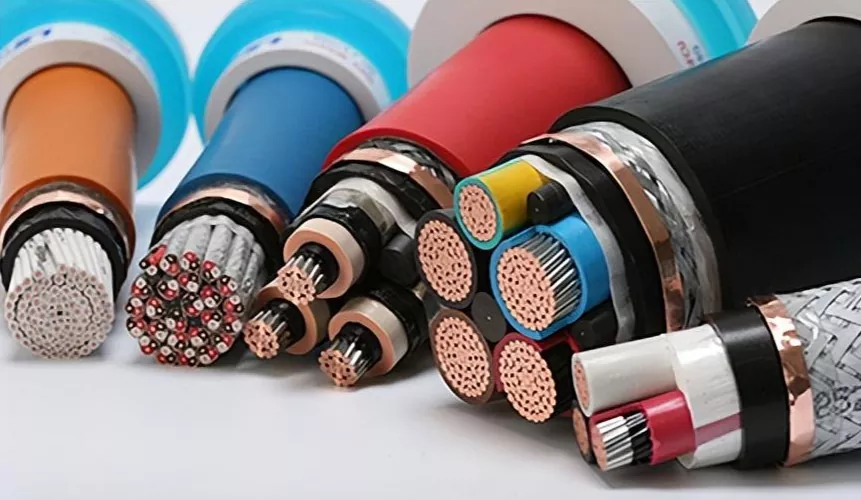

Fabrieksmatige groothandel in laagspanningskabels – 50% korting op bulkbestellingen. De kabels van Ceho omvatten UL-traykabels in vermogensformaten en CSA Teck 90-kabels (3-geleider met aarde of 4-geleider met aardeproducten) verkrijgbaar in een verscheidenheid aan afschermings- of pantseropties. Welke kabel u ook kiest, u ervaart uitstekende betrouwbaarheid en maximale prestaties. Laagspanningskabels zijn essentiële componenten in moderne elektrische energiesystemen, ontworpen om elektriciteit efficiënt over laagspannings- (LV), middenspannings- (MV) en hoogspanningsnetwerken (HV) te transporteren. Deze elektrische kabels hebben een uitstekend geleidingsvermogen, robuuste isolatie en superieure weerstand tegen hitte en weersinvloeden, waardoor ze geschikt zijn voor industriële, commerciële en infrastructuurtoepassingen. Met geavanceerde materialen en precisietechniek zorgen stroomkabels voor een veilige, stabiele en langdurige energieoverdracht in uiteenlopende omgevingen.

Laagspanningskabeldimensioneringsmodule

Het is duidelijk dat verschillende installatieomgevingen verschillende kabelontwerpen en -materialen vereisen. De selectiemodule van Ceho kan kabelmaten voor specifieke locaties in een netwerk berekenen op basis van een van de volgende standaarden:

● IEC 60364 5-52 Norm: Elektrische laagspanningsinstallaties – Deel 5-52: Selectie en installatie van elektrische apparatuur – Bekabelingssystemen.

● NEC-methode: NFPA-70-2011 National Electrical Code.

Deze module is geschikt voor radiaal gebalanceerde driefasige/eenfasige systemen. De berekening ondersteunt geleidermaterialen van koper of aluminium, en isolatiematerialen of kabeltypen die voldoen aan de relevante normen.

Berekeningen

● Stroombelastbaarheid – Rekening houdend met de kabelinstallatiemethode bepaalt de software de kabelgrootte op basis van de geïnstalleerde stroombelastbaarheid. Factoren waarmee rekening moet worden gehouden bij het selecteren van laagspanningskabels omvatten, maar zijn niet beperkt tot, de thermische weerstand en temperatuur van de bodem en de groepering van circuits.

● Spanningsvallimieten onder normale bedrijfsomstandigheden – Berekend op basis van de standaard spanningsvalformule. De software bepaalt de kabelgrootte op basis van de opgegeven spanningsvallimieten. Laagspanningskabels houden rekening met de kabelweerstand, reactantie en lengte, en leveren gegevens over de maximaal toegestane spanningsval.

● Kortsluitvastheid (alleen IEC-standaard) – Berekent de temperatuurstijging bij kortsluiting op basis van de maximale foutstroom en foutduur. Deze parameters kunnen worden gedefinieerd of gebaseerd op een uitgevoerde kortsluitanalyse.

● Als er meerdere berekeningen op hetzelfde apparaat worden uitgevoerd, worden de optimale afmetingen bepaald en worden specifieke kabels aanbevolen uit de kabelbibliotheek.

● Vollaststroom en arbeidsfactor kunnen gebaseerd zijn op uitgevoerde vermogensstroomanalyse of gedefinieerd worden door de gebruiker.

Kabelbibliotheek

Het kabeltype is een sleutelfactor bij de kabelkeuze. De software van Ceho omvat een uitgebreide kabelbibliotheek met enkeladerige, drieaderige en drieaderige kabels met een aardgeleider. Alle nominale en kabelconfiguratiegegevens zijn beschikbaar voor berekening.

8 stappen voor het selecteren en dimensioneren van laagspanningskabels

1. Bepaal de belastingsvereisten

Bereken de huidige vraag op basis van het vermogen van de apparatuur, de bedrijfstijd en het belastingstype (continu/intermitterend) om ervoor te zorgen dat de kabel de belasting langdurig stabiel kan dragen. ‌

2. Selecteer het kabeltype

Selecteer isolatiematerialen (zoals vernet polyethyleen), geleidermaterialen (koper of aluminium) en constructies (enkelkernig of meerkernig) op basis van de toepassingsscenario's (zoals kerncentrales, industrieel of civiel gebruik). ‌

3. Bereken de stroomvoerende capaciteit

Bereken de toegestane stroomvoerende capaciteit op basis van het dwarsdoorsnedeoppervlak van de kabel, de omgevingstemperatuur en de legmethode (zoals direct ingraven, in een leiding of boven het hoofd) om ervoor te zorgen dat deze de nominale waarde niet overschrijdt. ‌

4. Houd rekening met kortsluitbeveiliging

Controleer het kortsluitvermogen van de kabel om er zeker van te zijn dat deze een bepaalde periode bestand is tegen foutstroom (zoals het kortsluitvermogen dat vereist is voor de AP1000-kerncentrale). ‌

5. Evalueer de spanningsval

Bereken de lijnspanningsval en zorg ervoor dat de spanningsfluctuatie aan het uiteinde binnen het toegestane bereik ligt (meestal ≤5%) om abnormale werking van de apparatuur te voorkomen. ‌

6. Economische analyse

Vergelijk de initiële investering (CAPEX) en de bedrijfskosten (OPEX) van kabels met verschillende doorsneden, en selecteer de oplossing met de beste langetermijnkosten. ‌

7. Pas omgevingsfactoren aan

Corrigeer de stroomvoerende capaciteit van de kabel: gebruik deze met een lagere capaciteit in omgevingen met hoge temperaturen en selecteer weerbestendige materialen op vochtige of corrosieve plaatsen. ‌

8. Houd u aan de veiligheidsvoorschriften

Houd u aan normen zoals UL of ETAP om ervoor te zorgen dat de selectie van laagspanningsvoedingskabels voldoet aan de vereisten voor brandpreventie, explosiepreventie en personeelsveiligheid (zoals boogbescherming)
