Wat is een distributietransformator

Een distributietransformator, gewoonlijk afgekort als 'distributietransformator', verwijst naar een stationair elektrisch apparaat in een stroomdistributiesysteem dat wisselstroom (AC) en stroom omzet op basis van de wet van elektromagnetische inductie om wisselstroom te verzenden. In sommige regio's worden stroomtransformatoren met een spanning van minder dan 35 kilovolt (meestal 10 kV en lager) 'distributietransformatoren' genoemd, afgekort als 'distributietransformator'. De faciliteiten waar deze “distributietransformatoren” worden geïnstalleerd, staan ​​bekend als onderstations.

Ontwikkelingsgeschiedenis

Met de voortdurende vooruitgang van China’s ‘energiebesparing en consumptiereductie’-beleid moedigt de staat de ontwikkeling aan van energie-efficiënte, geluidsarme en intelligente distributietransformatorproducten. Chenghe Electric Power Company heeft ook op de nationale oproep gereageerd door krachtig reguliere energie-efficiënte distributietransformatoren te produceren. Momenteel omvatten de best verkochte producten van Chenghe twee hoofdtypen: energiezuinige, in olie ondergedompelde transformatoren en transformatoren van amorfe legeringen. Of het nu gaat om energiebesparing of technische mogelijkheden, de Chinese transformatorindustrie staat klaar om het voortouw te nemen in de mondiale ontwikkeling van transformatoren. Wat nog belangrijker is, is dat de energie-efficiëntie van transformatoren niet alleen wordt weerspiegeld in de verlieswaarden die zijn gespecificeerd op het moment van productie. Het opzetten van een volledig levenscyclusbeheermodel door gebruikers maakt een effectievere economische werking en beheer van transformatoren mogelijk, waardoor de energiebesparende waarde van de producten wordt gemaximaliseerd en de echte voordelen van de energie-efficiëntie van transformatoren worden gerealiseerd.

Kernfunctie: spanningstransformatie

De primaire taak is om de spanning te verlagen en tegelijkertijd de stroom te verhogen (het vermogen ongeveer constant te houden) om deze geschikt te maken voor lokale distributie. Ze werken continu op of bijna volledige belasting en zijn ontworpen voor maximale efficiëntie bij typische bedrijfsniveaus.

Belangrijkste kenmerken en toepassingen

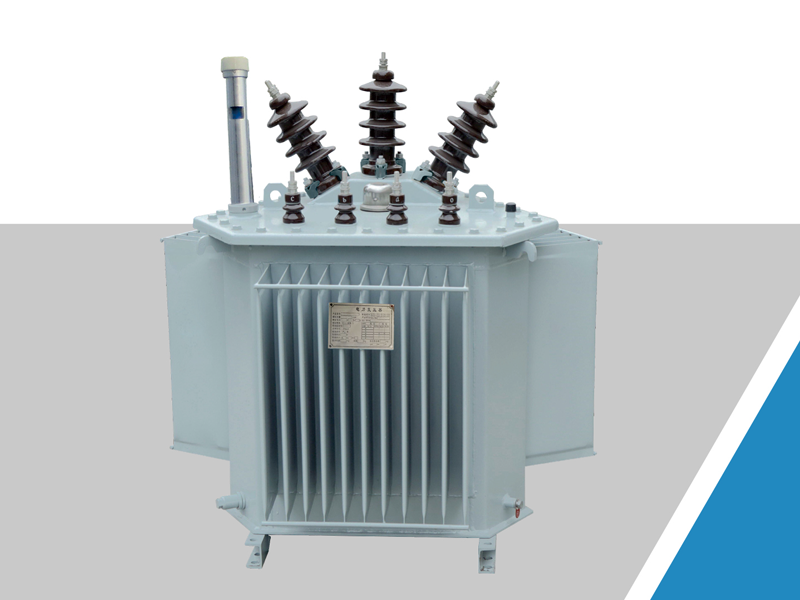

10 kV en 35 kV S11-, S13-, S20- en S22-serie distributietransformatoren, met een capaciteitsbereik van 30–3.150 kVA; de kern is een driefasig driekolomsontwerp met een meertraps getrapte cilindrische configuratie; de ​​wikkelingen maken gebruik van co-winding-technologie, waardoor een goede concentriciteit en sterke kortsluitweerstand wordt gegarandeerd; de belangrijkste technische indicatoren voldoen aan de geavanceerde binnenlandse normen voor soortgelijke producten.

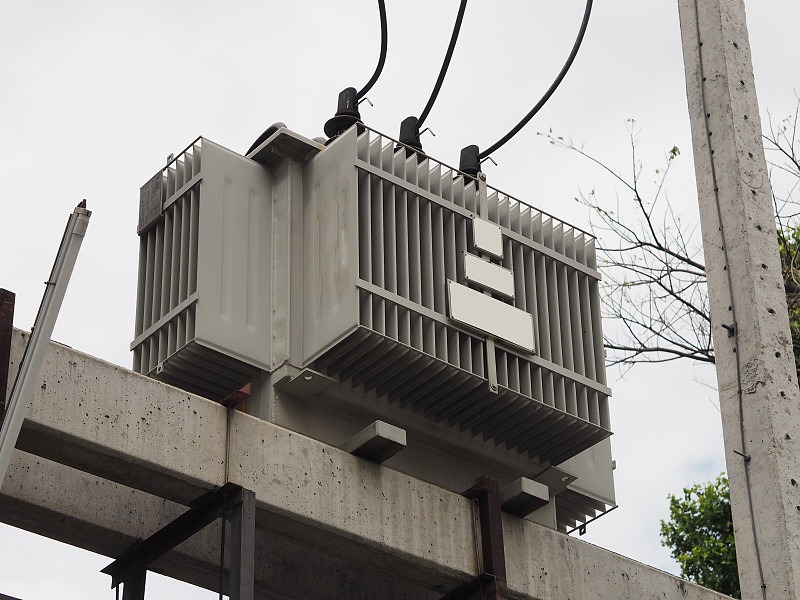

Locatie: Gemonteerd op palen (op een paal gemonteerd) voor bovengrondse leidingen of in behuizingen op grondniveau (op een pad gemonteerd) in woon- en commerciële ruimtes.

Vermogen: varieert doorgaans van 16 kVA tot 100 kVA voor standaarddistributie.

Ontwerp: Over het algemeen kleiner en goedkoper dan grote vermogenstransformatoren die worden gebruikt in transmissiesubstations.

Hoe het werkt

De transformator werkt volgens het principe van elektromagnetische inductie:

Hoogspanningsstroom vloeit in de primaire wikkeling.

Het creëert een veranderend magnetisch veld in de kern.

Dit veld induceert een stroom met een lagere spanning in de secundaire wikkeling.

De draaiverhouding tussen de wikkelingen (N₁:N₂) bepaalt de spanningsverlaagverhouding.

Veel voorkomende typen

Op paal gemonteerd: gebruikelijk in bovengrondse distributiesystemen.

Pad-Mounted: Gebruikt in ondergrondse kabelsystemen, vaak te zien in stedelijke/voorstedelijke buurten.

Eenfasig versus driefasig: Eenfasig is standaard voor residentiële diensten, terwijl driefasig industriële/commerciële belastingen bedient.

Bediening en onderhoud

1. Overbelasting van distributietransformatoren

2. Abnormale geluiden in distributietransformatoren

3. Temperatuurinspectie van distributietransformatoren

4. Controleer of het oliepeil van de distributietransformator normaal is en inspecteer op olielekkage, lekkage of abnormale oliekleur

5. Inspecteer de isolatiebussen van de distributietransformator op schade, scheuren of tekenen van vonkontlading

6. Periodieke reiniging van distributietransformatoren

Veiligheid en betrouwbaarheid

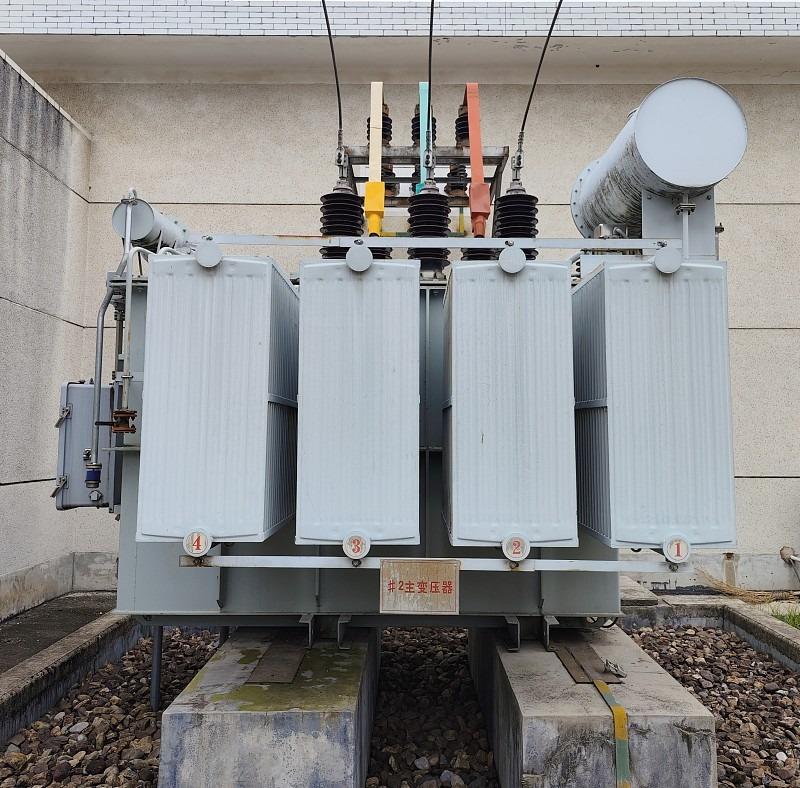

Deze transformatoren zijn gevuld met olie voor isolatie en koeling. Ze zijn uitgerust met beveiligingsvoorzieningen zoals zekeringen of stroomonderbrekers om ze tijdens storingen te isoleren, schade aan het elektriciteitsnet te voorkomen en de openbare veiligheid te garanderen.

CEHO blijft vandaag de dag een vertrouwde leverancier van conforme, veelgebruikte oplossingen in industrieën en faciliteiten over de hele wereld. Wilt u een verdeeltransformator van CEHO kopen, neem dan contact met ons op.
