Driefasige stroomtransformator: het kernknooppunt en de technologische evolutie van moderne energiesystemen

Als onmisbare elektrische sleutelapparatuur in moderne energiesystemen vervullen driefasige stroomtransformatoren de kernfuncties van krachtoverbrenging, spanningsomzetting en impedantie-aanpassing. Of het nu gaat om de opvoerende output van grote elektriciteitscentrales, de overdracht van ultrahoge spanning in interregionale elektriciteitsnetten of de neerwaartse stroomdistributie voor eindgebruikers, driefasige stroomtransformatoren spelen de rol van "stroomhubs". Met de transformatie van de mondiale energiestructuur en de modernisering van industriële technologie versnellen driefasige stroomtransformatoren hun evolutie naar grote capaciteit, hoge energie-efficiëntie, intelligentie en milieubescherming.

I. Productoverzicht

1. Driefasige stroomtransformator is de belangrijkste apparatuur die verantwoordelijk is voor spanningsomzetting, krachtoverbrenging en distributie in het krachttransmissie- en distributiesysteem. Het bestaat uit drie eenfasige magnetische transformatorcircuits of een geïntegreerde driefasige kern met een faseverschil van 120°. Zowel hoogspannings- als laagspanningswikkelingen hebben een driefasige structuur. Het wordt veel gebruikt om 10(6)/35kV hoogspanning te reduceren naar 0,4kV laagspanning (of omgekeerd), waardoor een stabiele en betrouwbare stroomvoorziening wordt geboden voor industriële en mijnbouwbedrijven, gebouwen, openbare voorzieningen en nieuwe energiecentrales.

Vergeleken met enkelfasige transformatorgroepen hebben driefasige geïntegreerde transformatoren de voordelen van een hoog materiaalgebruik, kleine afmetingen, laag verlies en economische werking. Ze zijn het meest gebruikte transformatortype in moderne energiesystemen.

2. Kernstructuur en werkingsprincipe

De werking van de driefasige stroomtransformator is gebaseerd op de wet van Faraday van elektromagnetische inductie, en spanningsregeling wordt bereikt door het energieconversieproces van "elektromagnetisme-elektriciteit". De kerncomponenten omvatten een ijzeren kern gemaakt van gestapelde siliciumstaalplaten met hoge permeabiliteit, en hoog- en laagspanningswikkelingen op de ijzeren kernkolommen. Wanneer driefasige wisselstroom in de primaire wikkeling vloeit, zal er een wisselende magnetische flux worden gegenereerd in de ijzeren kern, en zal er een elektromotorische kracht worden geïnduceerd in de secundaire wikkeling. Door de windingsverhouding van de primaire en secundaire wikkelingen te veranderen, kan de spanning nauwkeurig worden verhoogd of verlaagd.

Om de veilige en stabiele werking van de apparatuur te garanderen, zijn moderne driefasige transformatoren uitgerust met complete hulpsystemen. In olie-ondergedompelde transformatoren dient speciale isolatieolie niet alleen als het belangrijkste isolatiemedium, maar speelt ook een koelende en beschermende rol bij het absorberen van warmte uit de ijzeren kern en wikkelingen en het vertragen van de veroudering van isolatiematerialen. Met de olieconservator, het gasrelais, het overdrukventiel en het intelligente temperatuurregelsysteem kan het de status van de apparatuur in realtime bewaken en snel reageren op interne fouten. In droge transformatoren worden zeer hittebestendige isolatiematerialen en geforceerde luchtkoelingstechnologie gebruikt om te voldoen aan toepassingsscenario's met extreem hoge brandveiligheidseisen, zoals dichte stedelijke gebieden en hoge gebouwen.

II. Belangrijkste productcategorieën

1. Driefasige, in olie ondergedompelde transformator (serie S11/S13/S20/S22)

Structurele kenmerken: De ijzeren kern is gemaakt van meertrapslamineringen van zeer doorlaatbare georiënteerde siliciumstaalplaten, en de hoog-/laagspanningswikkelingen zijn meestal gewikkeld met zuurstofvrij koperdraad of koperfolie; minerale isolatieolie (10#/25#/45#) wordt gebruikt als isolatie- en warmteafvoermedium; de volledig afgesloten gegolfde olietank kan lucht en vocht effectief isoleren.

Koelmethode: ONAN (olie-ondergedompelde zelfkoeling), grote capaciteit kan worden uitgerust met geforceerde luchtkoeling.

Toepasbare scenario's: buitenstations, industrieparken, transformatie van het elektriciteitsnet op het platteland, box-type onderstations, aansluiting van fotovoltaïsche/windenergienetwerken, enz.

2. Driefasige droge stroomtransformator (SCB11/SCB14/SCB18-serie)

Structurele kenmerken: het maakt gebruik van epoxyhars vacuümgieten (SCB-type) of impregnatie (SG-type), geen isolerende olie, vlamvertragend, explosiebestendig, laag geluidsniveau, meestal uitgerust met IP20 of hoger beschermende schaal en temperatuurgeregelde ventilator.

Toepasselijke scenario's: stroomverdeelruimtes in hoogbouw, ondergrondse winkelcentra, ziekenhuizen, datacentra, metro's, luchthavens en andere binnenruimtes met hoge eisen op het gebied van brandbeveiliging en milieubescherming.

3. Speciale driefasige transformator

Inclusief energiebesparende transformatoren van amorfe legeringen (SH15/SCBH15), spanningsregulerende transformatoren onder belasting (SZ-serie), gelijkrichtertransformatoren, explosieveilige mijnbouwtransformatoren (KBSG) en nieuwe energiespecifieke step-up-transformatoren, enz., die kunnen worden aangepast aan de werkomstandigheden.

III. Technische kernparameters

*De parameters op het typeplaatje moeten voldoen aan relevante normen zoals GB 1094 "Power Transformer" en GB/T 6451 / GB/T 10228.

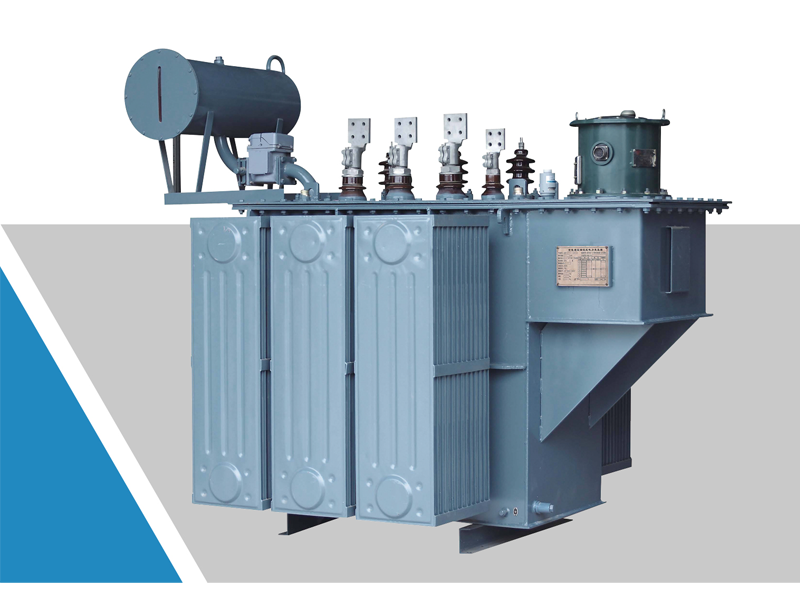

Driefasige olie ondergedompeld in een belastingsspanningsregeltransformator

IV. Productvoordelen

• Hoog rendement en energiebesparing: De nieuwe generatie S20/S22 olie-ondergedompelde en SCB14/SCB18 droge transformatoren hebben aanzienlijk lagere nullastverliezen dan oudere producten en voldoen aan de nationale energie-efficiëntie-eisen van niveau 2 en hoger.

• Betrouwbare werking: volledig afgedicht structuurontwerp voorkomt olieoxidatie en vocht; de wikkeling maakt gebruik van koperen geleiders en versterkingstechnologie, die een sterke kortsluitweerstand heeft.

• Veiligheid en milieubescherming: Droge transformatoren zijn olievrij en niet-ontvlambaar, geschikt voor dichtbevolkte gebieden; olie-ondergedompelde transformatoren zijn volledig afgedicht en lekvrij en zijn uitgerust met meerdere beveiligingen zoals overdrukkleppen en gasrelais.

• Eenvoudig onderhoud: het in olie ondergedompelde, volledig afgedichte type kan de noodzaak van olieverversing tijdens bedrijf elimineren; Droge transformatoren vereisen in principe alleen een regelmatige stofverwijdering en temperatuurbewaking.

V. Suggesties voor selectie

• Buiten/onafhankelijke stroomverdeelruimte/grote capaciteit (≥1000 kVA) → Geef voorrang aan driefasige olie-ondergedompelde transformator (S13/S20/S22), die een goede economie en een sterke overbelastingscapaciteit heeft.
• Binnenshuis/kelder/dichtbevolkt/hoge brandveiligheidseisen → Een driefasige droge transformator (SCB14/SCB18) is een must, die olievrij en veiliger is.
• Let op energiebesparing bij langdurig gebruik → Overweeg een olietransformator van amorfe legering (SH15) of een droge transformator van amorfe legering (SCBH15).
• Gebieden met grote belastingsschommelingen of onstabiele spanning → Optioneel type spanningsregeling onder belasting (SZ-serie).

VI. Technologische doorbraken en prestatie-optimalisatie

De afgelopen jaren heeft ons land wereldberoemde prestaties geleverd in de ontwikkeling van driefasige stroomtransformatoren. Door de eerste 220 kV-stroomtransformator van het land met de grootste driefasige capaciteit van één miljoen eenheden als voorbeeld te nemen, heeft het R&D-team met succes het oververhittingsprobleem van structurele onderdelen, veroorzaakt door hoge magnetische fluxlekkage, overwonnen door middel van innovatieve elektromagnetische berekeningsmethoden en optimalisatie van de wikkelingsstructuur. Tegelijkertijd heeft de toepassing van de nieuwe koeloliegeleidingsstructuur en magnetische afschermingstechnologie de efficiënte warmteafvoer en de verliesarme werking van het product aanzienlijk verbeterd. Deze technologische doorbraken vullen niet alleen de binnenlandse kloof, maar brengen ook het productieniveau van mijn land op het gebied van hoogspanningstransformatoren met grote capaciteit naar de voorgrond van de wereld.

Wat materialen en ontwerp betreft, maken nieuwe generatie transformatoren over het algemeen gebruik van siliciumstaalplaten met laag verlies en het vacuümdrukimpregnatieproces (VPI), dat de nullaststroom en gedeeltelijke ontlading effectief vermindert. Voor complexe werkomstandigheden introduceren sommige producten ook meerlaagse elektromagnetische afschermingsstructuren en hoogwaardige harmonische onderdrukkingsmodules om de totale harmonische vervorming (THD) van de uitgangsspanning op een extreem laag niveau te regelen, wat een pure en stabiele stroomgarantie biedt voor precisieproductie, medische apparatuur en andere gebieden die strenge eisen stellen aan de kwaliteit van de stroomvoorziening.

VII. Gediversifieerde toepassingsscenario's en ontwikkeling op maat

De toepassing van driefasige stroomtransformatoren heeft de reikwijdte van traditionele elektriciteitsnetten al doorbroken en is diep geïntegreerd in verschillende opkomende en speciale scenario's. Op het gebied van nieuwe energie, of het nu gaat om de intensivering en aansluiting op het elektriciteitsnet van gedistribueerde fotovoltaïsche energie, of om de vocht- en hittebestendige stroomvoorziening van windparken, hebben speciale transformatoren blijk gegeven van een sterk aanpassingsvermogen aan de omgeving; in de transnationale industriële samenwerking zijn op maat gemaakte driefasige transformatoren een "brug" geworden om de stabiele werking van geïmporteerde apparatuur te garanderen als reactie op verschillen in netstandaarden in verschillende landen (zoals de spanningsaanpassing van de elektriciteitsnetten in China en India).

Geconfronteerd met zware omstandigheden zoals grote hoogten en extreme temperatuurverschillen, zorgen moderne transformatoren voor een betrouwbare werking op lange termijn onder omstandigheden van ijle lucht en sterke ultraviolette stralen door de koelluchtkanalen te optimaliseren, de isolatie en anti-UV-mogelijkheden te verbeteren en anti-zoutsproeicorrosie-ontwerpen toe te passen. Bovendien zijn slimme transformatoren uitgerust met 5G-communicatiemodules, dankzij de integratie van IoT-technologie, in staat om real-time monitoring van cloudgegevens, foutwaarschuwingen en diagnose op afstand te realiseren, waardoor de transformatie van de bediening en het onderhoud van apparatuur wordt bevorderd van ‘passieve reparatie’ naar ‘actieve preventie’.

VIII. Groene transformatie en toekomstperspectieven

Gedreven door het ‘dual carbon’-doel worden de energie-efficiëntienormen van driefasige stroomtransformatoren uitgebreid verbeterd. De nieuwste nationale normen verdelen de energie-efficiëntie van transformatoren in meerdere niveaus. Energie-efficiëntieproducten van het eerste niveau kunnen het initiële investeringsprijsverschil in korte tijd terugverdienen dankzij hun extreem lage koper- en ijzerverlies. Tegelijkertijd heeft de promotie en toepassing van milieuvriendelijke isolatiematerialen (zoals synthetische esterolie en siliconenolie) het risico op bodem- en waterverontreiniging veroorzaakt door lekkage van minerale olie effectief verminderd.

Kijkend naar de toekomst zullen driefasige stroomtransformatoren niet langer alleen maar statische stroomconversieapparatuur zijn, maar zullen ze evolueren in een intelligentere, groene en flexibele richting. Met de snelle ontwikkeling van UHV-energietransmissie, slimme microgrids en energieopslagsystemen zullen driefasige stroomtransformatoren een onvervangbare hoeksteenrol blijven spelen bij het bouwen van een schoon, efficiënt en veilig nieuw energiesysteem.
