Driefasige epoxyhars gegoten gecombineerde instrumenttransformator

Als professionele fabrikant wil Ceho u een driefasige epoxyhars gegoten gecombineerde instrumenttransformator aanbieden. De ontwerpkenmerken van gecombineerde transformatoren omvatten olievrij, geminiaturiseerd, hoge betrouwbaarheid en onderhoudsvrij. De transformator maakt bijvoorbeeld gebruik van epoxyharsisolatie en hoogspannings-epoxyhars, volledig omsloten vacuümgieten, wat de isolatieprestaties en veiligheid van de apparatuur verbetert. Bovendien worden de secundaire draden en kabels van de gecombineerde transformator aangesloten met behulp van verzegelde aansluitdozen, die antidiefstalfuncties hebben en ook handig zijn voor verificatie ter plaatse.

Technische parameters

Gecombineerde transformatoren omvatten verschillende typen, zoals gewone stroomtransformatoren, stroomtransformatoren van het doorstroomtype, stroomtransformatoren met meerdere aftakkingen en stroomtransformatoren met verschillende transformatieverhoudingen. Een reguliere stroomtransformator bestaat uit een primaire wikkeling, een secundaire wikkeling, een ijzeren kern en frame, een behuizing, bedradingsklemmen etc. Het werkingsprincipe van de gecombineerde instrumenttransformator is vergelijkbaar met dat van een transformator. Een stroomtransformator van het doorgaande type heeft geen primaire wikkeling en genereert magnetische flux door een draad die door de ijzeren kern gaat, waardoor een secundaire stroom wordt gegenereerd. Multi-tap-stroomtransformatoren verkrijgen meerdere verschillende transformatieverhoudingen door meerdere aftakkingen toe te voegen om aan de eisen van verschillende belastingstromen te voldoen. Stroomtransformatoren met verschillende transformatieverhoudingen bieden meerdere onafhankelijke wikkelingen om te voldoen aan de behoeften van verschillende transformatieverhoudingen en nauwkeurigheidsniveaus.

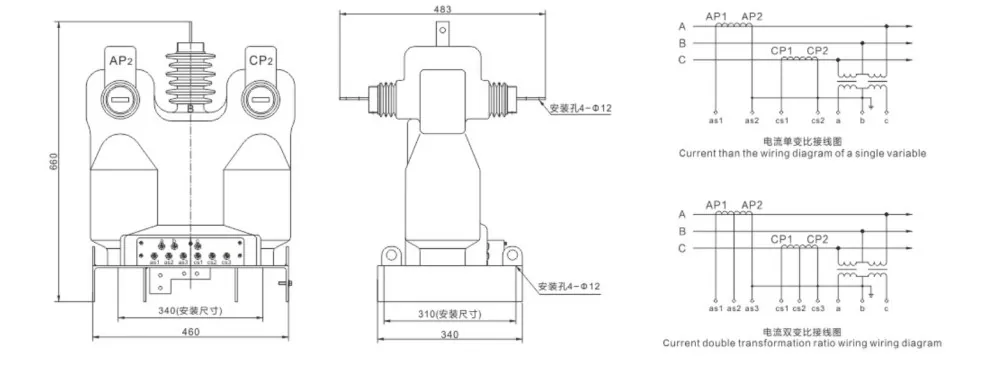

Externe tekeningen

Sollicitatie

Driefasige epoxyhars gegoten gecombineerde instrumenttransformator wordt veel gebruikt bij het meten, meten en beschermen van energie in energiesystemen. In 10 kV-stroomleidingen en aftakleidingen worden bijvoorbeeld gecombineerde transformatoren gebruikt voor het beoordelen van lijnverlies en voor het meten van elektrische energie op de hoogspanningszijaftakkingen van vermogenstransformatoren. Daarnaast is er een speciaal ontworpen hoogspanningsmeetkast (gecombineerde transformator), die voornamelijk bestaat uit een gecombineerde transformator en een elektriciteitsmeterkast. Het heeft de voordelen van hoge meetnauwkeurigheid, licht gewicht, eenvoudige installatie en anti-elektriciteitsdiefstal.
