GW9 Hoogspanningsscheidingsschakelaar voor buiten

Ceho is een fabrikant en leverancier gespecialiseerd in het leveren van GW9 hoogspanningsscheidingsschakelaar voor buiten. De schakelaars uit de GW9-serie zijn geschikt voor elektrische hoogspanningsapparatuur buitenshuis met driefasige AC 50 Hz nominale spanningen van 0 kV/15 kV/20 kV. Ze worden gebruikt voor elektrische isolatie van hoogspanningstransmissielijnen tijdens onbelaste overdracht, hoogspanningsrailonderhoud, stroomonderbrekers en andere elektrische apparatuur, evenals voor elektrische isolatie van onder spanning staande hoogspanningslijnen. Ons product kan worden onderverdeeld in kleine condensator- en inductieve stroomisolatiecircuits. De structuur is eenvoudig en redelijk, met behulp van koper-aluminium accessoires, een roestvrijstalen afgedichte behuizing en een thermisch verzinkte basis, die uitstekende druk- en corrosieweerstand en betrouwbare prestaties bieden. Lichtgewicht en eenvoudig te installeren, vereist geen regelmatige reiniging of onderhoud, en is geschikt voor verschillende secties en aftakkingen van 10-20 kV-distributielijnen in stedelijke en landelijke gebieden, evenals voor onderhoudssecties met duidelijk zichtbare ontkoppelpunten. De goedkope GW9 hoogspanningsscheidingsschakelaar voor buiten is een handig elektrisch hoogspanningsapparaat voor buiten.

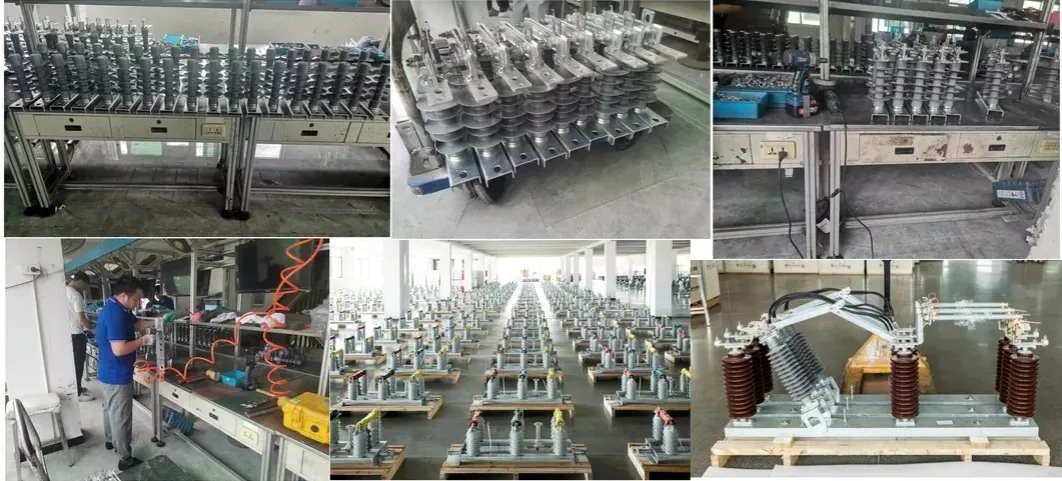

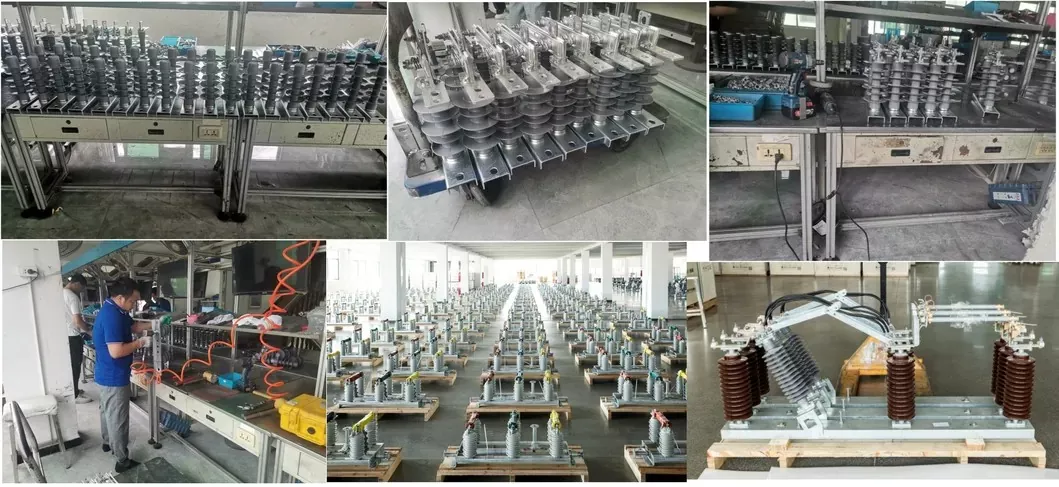

Onze fabriek

(H)GW9-12-serie hoogspannings-AC-eenfasige scheider/isolatieschakelaar (hierna "scheidingsschakelaar/isolatieschakelaar" genoemd) wordt gebruikt voor het schakelen van 10 kV-lijnen onder spanning en onbelast, en voor elektrische isolatie van gereviseerde hoogspanningsbussen, stroomonderbrekers en andere elektrische apparatuur van onder spanning staande hoogspanningslijnen.

Scheidingsschakelaars/isolatieschakelaars voldoen aan de technische normen van GB/T 1985-2014 spannings- en stroomisolatieschakelaars en aardingsschakelaars, DL/T 486-2010 hoogspannings-AC-isolatieschakelaars en aardingsschakelaars.

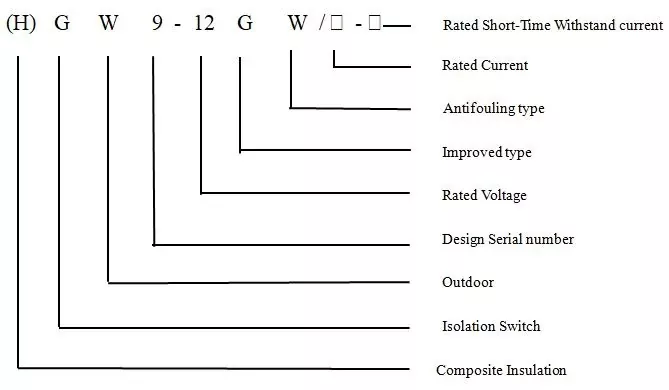

MODEL EN BETEKENIS

Omgevingsomstandigheden voor gebruik

1. Hoogte: niet meer dan 1000 meter. Als de hoogte hoger is dan 1000 meter, moet het nominale thermische isolatieniveau dienovereenkomstig worden aangepast.

2. Omgevingstemperatuur: bovengrens +45℃, ondergrens -40℃, gemiddelde temperatuur van de warmste maand 30℃, maximaal dagelijks temperatuurverschil 25K.

3. Intensiteit van de zonnestraling (buiten): 0,1 W/cm²

4. Windsnelheid/winddruk (buiten): 0,5 m/s / 700Pa

5. Vervuilingsgraad: Klasse E

6. Dikte van het glazuur: niet meer dan 20 mm

7. Vochtigheid: dagelijkse gemiddelde relatieve vochtigheid niet hoger dan 95%, maandelijkse gemiddelde relatieve vochtigheid niet hoger dan 80%

8. Seismische prestaties: horizontale versnelling 0,3 m/2, verticale versnelling 0,15 m/s²

9. Veiligheidsfactor: sinusresonantiegolf met drie perioden, veiligheidsfactor groter dan 1,67.

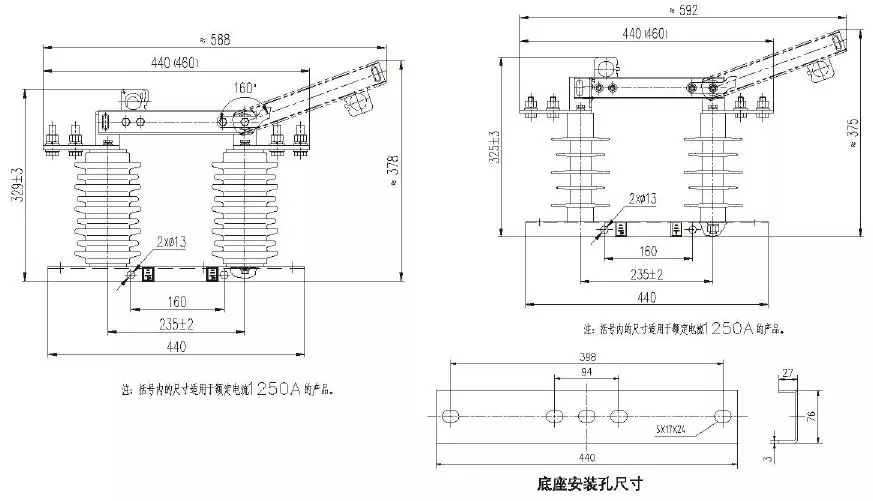

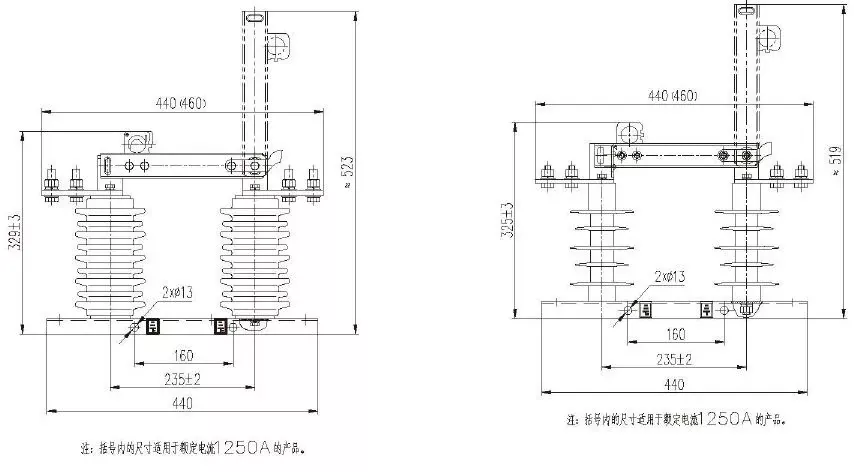

OVERZICHT EN INSTALLATIE-AFMETING

Technische gegevens

Belangrijkste voordelen

1. Aanzienlijk verbeterde productstructuur en corrosieweerstand. In gesloten toestand heeft de geleidende plaat een zelfremmende functie. Om te openen, trekt u eenvoudig aan de vergrendelhaak om automatisch te ontgrendelen. De basis is voorzien van een geleidende veer en veerafdekking; het zelfsluitende apparaat omvat een borgplaat, een borghaak en een borghaakveer. Alle standaardonderdelen zijn gemaakt van SUS304 niet-magnetisch roestvrij staal met een glanzende afwerking en uitstekende corrosieweerstand.

2. De geleidende plaat heeft geen stopvergrendeling; de maximale rotatie-openingshoek is niet minder dan 160 graden en de geleidende plaatbasis heeft geen roestvrijstalen clips. Passivering, klinknagels en installatieprocessen met hoge elasticiteit worden gebruikt om de contactklemkracht te behouden.

3. De hoofdcircuitcomponenten van de GW9 hoogspanningsisolatieschakelaar voor buiten gebruiken T2 rood koper. De stationaire contacten en aansluitingen zijn integraal gegoten, waardoor de contactproblemen die in het verleden werden veroorzaakt door het lassen van stationaire contacten en aansluitingen volledig worden opgelost.

4. Alle geleidende componenten in het hoofdcircuit zijn verzilverd met een dikte van maar liefst 20 mm en ondergaan een afgesloten anti-oxidatiebehandeling. De oppervlaktebeplating is helder en duurzaam en beschikt over een sterke oxidatieweerstand, uitstekende geleidbaarheid en een circuitweerstand van 80 mmΩ.

5. De bedradingsterminals hebben een structuur met dubbele gaten, gemaakt van een harde koperlegering, met een buitenste verzilvering.

6. Deze schakelaar maakt gebruik van een externe drukcontactveer, waarbij de geleidende contacten contact maken met de "vaste boog" -structuur, wat een zeer uniforme druk en zelfreinigende functie oplevert. De contactdruk blijft gedurende een lange periode constant, waardoor de veiligheid en betrouwbaarheid van het product tijdens gebruik over lange afstanden wordt gegarandeerd.

7. De isolator is gemaakt van hoogwaardig keramisch of siliconenrubbercomposietmateriaal en is ontworpen met een grote kruipafstand, voldoet aan de anti-vervuilingseisen van klasse E en beschikt over goede anti-vervuilingsmogelijkheden en werkingseigenschappen over lange afstanden.

8. De minimale afstand van de bewegende delen van de GW9 buitenhoogspanningsisolatieschakelaar tot de grond is groter dan 200 mm, en de afstand tussen pauzes is groter dan 230 mm, waardoor deze geschikt is voor gebieden op grote hoogte.
