GW4 hoogspanningsscheidingsschakelaar voor buiten

U kunt er zeker van zijn dat u de Ceho GW4 hoogspanningsscheidingsschakelaar voor buiten in onze fabriek koopt. Het bestaat uit een basis, isolerende steunen, geleidende delen en een bedieningsmechanisme. Elke paal heeft twee steunen, met een geleidend mes aan het bovenste uiteinde van elke steun. Het contact van het mes bevindt zich tussen de twee steunen. Aan het onderste uiteinde van de steun is een lagerbus gemonteerd. Aangedreven door het bedieningsmechanisme kan het blad 90° horizontaal draaien, waardoor de schakelaar wordt geopend en gesloten.

Structurele kenmerken

● Horizontaal roterend type met dubbele kolom: twee paalisolatoren per pool, het contactblad draait 90° horizontaal in het midden om het sluiten en openen te voltooien, de breuk is zichtbaar en voldoet aan de vereisten van "vijf beschermingen".

● Alle series kunnen worden uitgerust met aardingsschakelaars: Er kan worden gekozen voor enkele aarding, dubbele aarding of geen aarding, de aardingsschakelaar en de hoofdschakelaar zijn onderling vergrendeld.

● Flexibel bedieningsmechanisme: GW4 hoogspanningsscheidingsschakelaar voor buiten, standaardconfiguratie CS11 (handmatig) of CS17 (met aardingstype), CJ6 elektrisch mechanisme optioneel voor bediening op afstand.

● Hoge corrosiebestendigheid: geleidende onderdelen zijn verzilverd/vertind, stalen onderdelen zijn thermisch verzinkt of roestvrij staal, de basis is gemaakt van een aluminiumlegering of thermisch verzinkt staal, geschikt voor kustgebieden en zwaar vervuilde gebieden.

● Modulair ontwerp: Drie polen zijn verbonden door een drijfstang, fase-aanpassing kan ter plaatse snel worden uitgevoerd, installatiehoek instelbaar van 0–30°.

Waarom voor ons kiezen?

◆ De GW4 hoogspanningsisolatieschakelaar voor buiten heeft een dubbele kolomopening en contactschakelstructuur, met automatische contactreiniging en verbeterde contactbetrouwbaarheid.

◆ De contactvingers zijn gemaakt van een nieuw type materiaal met hoge sterkte, hoge geleidbaarheid en hoge elasticiteit. De contacten worden vastgeklemd door de elastische kracht van de contactvingers zelf, waardoor de afname van de contactklemkracht, veroorzaakt door veercorrosie en uitgloeien door hitte, wordt vermeden, waardoor een vicieuze cirkel van verhoogde contactweerstand en verergerde contactverwarming wordt voorkomen.

◆ Het roterende deel van de schakelaar is ontworpen voor een onderhoudsvrije werking. De roterende basis heeft een afgedichte structuur, waardoor wordt voorkomen dat waterdamp, stof en schadelijke gassen binnendringen. Dit zorgt ervoor dat de lagers en het op lithium gebaseerde molybdeendisulfide vet altijd in een goede omgeving werken, waardoor roest, vetverlies en uitdroging worden voorkomen, waardoor het bedieningskoppel van de GW4 Outdoor hoogspanningsisolatieschakelaar niet toeneemt na langdurig gebruik. Er worden roestvrijstalen pennen gebruikt, passend bij de olievrije zelfsmerende lagerstructuur; stalen componenten zijn thermisch verzinkt, waardoor ze flexibel, lichtgewicht, betrouwbaar en roestvrij zijn.

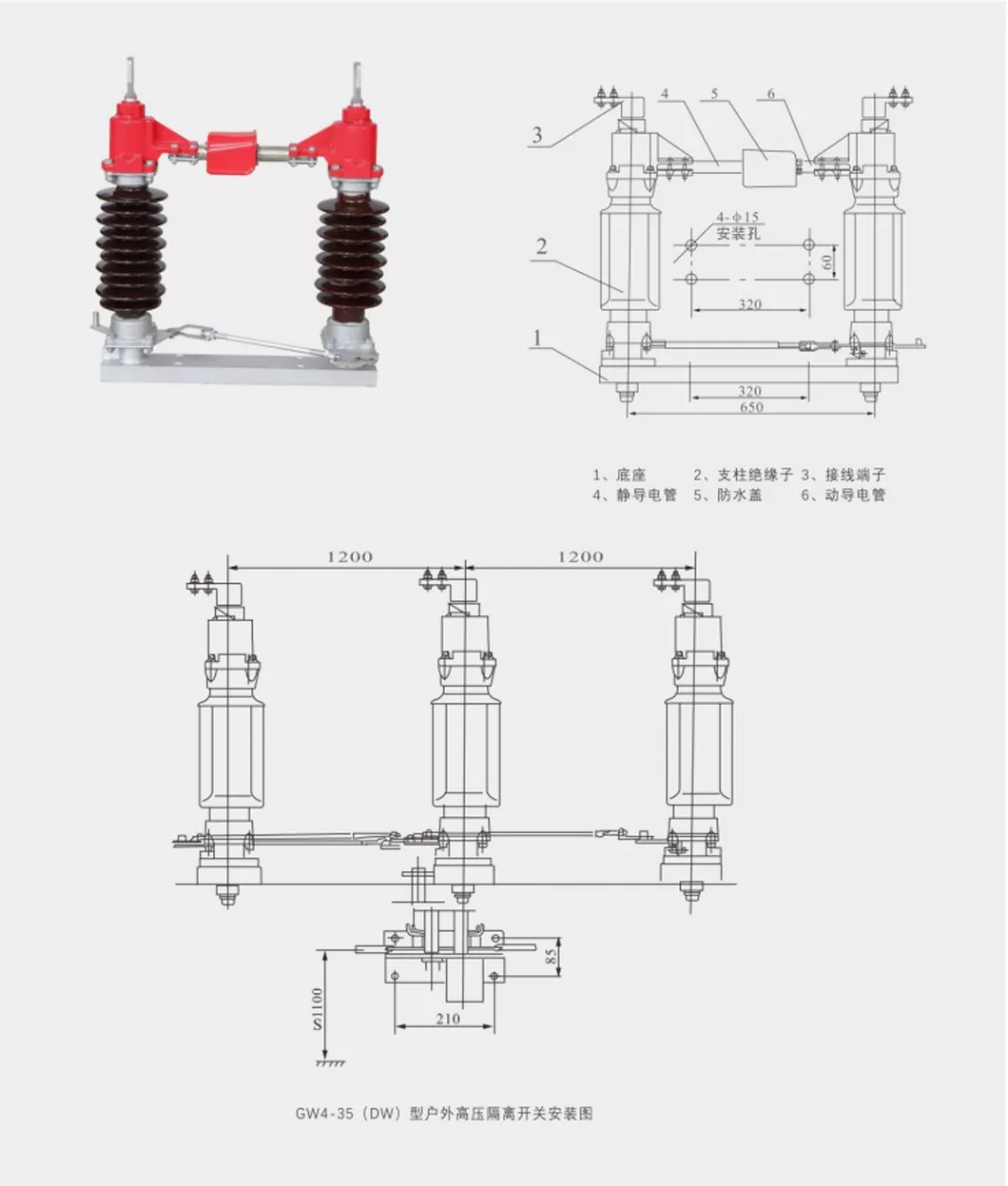

Vorm en installatieafmetingen

Belangrijkste technische parameters
