Wat is MNS laagspanningsschakelapparatuur

MNS laagspannings-uitrijdbare schakelapparatuur

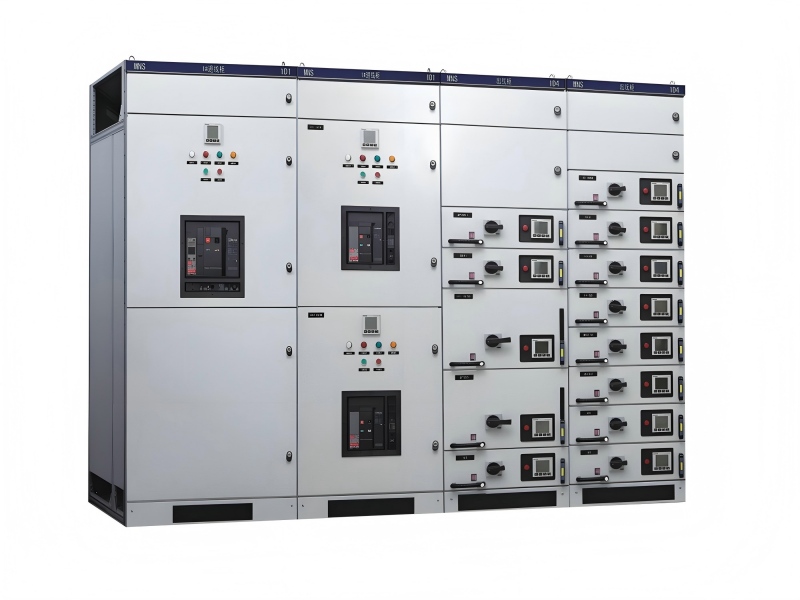

Het MNS laagspannings-uittrekschakelapparaat is een modulus-gecombineerd apparaat dat speciaal is ontworpen voor laagspanningsstroomdistributiesystemen, toepasbaar op stroomnetwerken met een AC-frequentie van 50-60 Hz en een nominale bedrijfsspanning van 660 V en lager.

De kernstructuur is geassembleerd met stalen C-profielframes met een modulus van 25 mm, met een ontwerp met drie posities (verbonden/test/gescheiden) voor ladeblokken en ondersteunt de gemengde configuratie van 1-3 hoofdeenheden en 1/4 en 1/2 subeenheden. De totale effectieve installatiehoogte van de kast bedraagt ​​1800 mm. De maximale nominale stroom van de horizontale rail van deze apparatuur kan 5000 A bereiken, en de weerstandsstroom van de verticale rail varieert van 900 A tot 1600 A, met een beschermingsgraad die de IP30- tot IP54-normen omvat.

De toepassingsscenario's omvatten conventionele omgevingen zoals energiecentrales, industriële en mijnbouwbedrijven en gemeentelijke bouwprojecten. Na een speciale behandeling kan het ook worden gebruikt in extreme omgevingen zoals offshore olieplatforms en kerncentrales.

Inhoudsopgave

1. Kernstructuur

2. Technische kenmerken

3. Aanpassingsvermogen aan de omgeving

4. Typische toepassingen

5. Innovatief ontwerp

6. Kwaliteitscontrole

1. Kernstructuur (modulair, modulus E=25 mm)

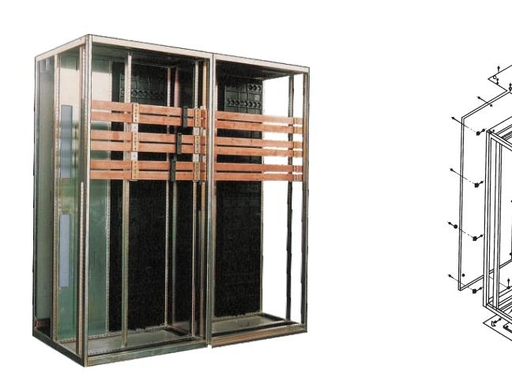

1.1 Kastframe

- Materiaal: C-vormige profielen van koudgewalst staal met gaten met een modulus van 25 mm, gegalvaniseerd en gepoedercoat voor uitstekende corrosiewerende prestaties en betrouwbare aarding.

- Algemene afmetingen: hoogte 2200 mm, breedte 400/600/800 mm, diepte 800/1000 mm.

- Scheidingswandontwerp: onafhankelijk functioneel compartiment, railcompartiment en kabelcompartiment met veilige isolatie tussen elk gebied.

1.2 Functionele eenheden (type kernuittrek)

(1) PC-eenheid (stroomcel, inkomende / buskoppeling / hoogstroomtoevoer)

- Geschikt voor een vaste of uitrijdbare configuratie, uitgerust met stroomonderbrekers zoals Emax voor toepassingen met grote stroomsterktes.

- Installatiepositie: Boven- of achtergedeelte van de kast, aangesloten op de hoofdrail met hoog uitschakelvermogen.

(2) MCC-eenheid (motorcontrolecentrum, lade-achtige uitlaat)

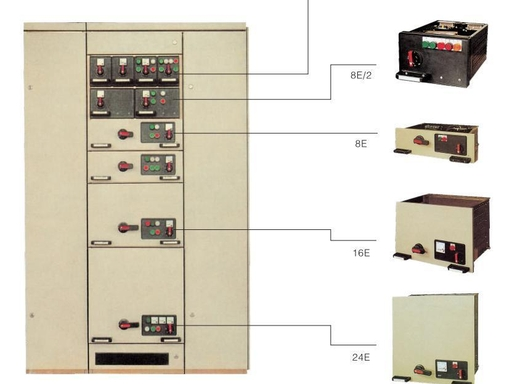

- Standaard ladeformaten: hoogte 100/150/200 mm (4E/6E/8E).

- Functies: motorbesturing (directe start / sterdriehoekstart / zachte start), stroomtoevoer, verlichting en stuurcircuits.

- Drie werkposities: werken (verbonden), testen (geïsoleerd), uittrekken (uitschakelen), uitgerust met mechanische vergrendelingen om verkeerde bediening te voorkomen.

(3) Compensatie-eenheid

- Geïnstalleerd met condensator- en reactorsets voor blindvermogencompensatie en harmonische onderdrukking.

(4) Meeteenheid

- Uitgerust met PT-, CT- en elektrische meters om elektrische energiemeting en operationele monitoring te realiseren.

1.3 Railsysteem

- Hoofdrail: TMY koperen staven, horizontaal gerangschikt met isolerende steunen voor stroomverdeling.

- Distributierail: verticaal geplaatst en aangesloten op laden via plug-in verbindingen voor betrouwbare contactprestaties.

- Aardingssysteem: Volledige aarding van kastlichaam, frame en laden om continue beschermingsprestaties te garanderen.

1.4 Bescherming en veiligheid

- Beschermingsgraad: standaard IP30, aanpasbare IP40/IP54 voor anti-elektrische schokken en preventie van vreemde voorwerpen.

- Vergrendelingsapparaten: mechanische vergrendelingen voor laden met drie posities, vergrendelingen tussen stroomonderbrekers en scheiders, evenals deur- en stroomonderbrekervergrendelingen.

- Isolatiestructuur: zeer sterke, vlamvertragende kunststof scheidingswanden voor boogpreventie en bescherming tegen accidentele aanraking.

2. Technische kenmerken

Geoptimaliseerd ontwerp op basis van ABB-technologie realiseert de assemblage van verschillende componenten door middel van modularisatie. Het ladeblok is uitgerust met een mechanisch vergrendelingssysteem om snel aansluiten en loskoppelen te ondersteunen. De plug-in voor het hoofdcircuit beschikt over een uitstekend kortstondig weerstandsvermogen en een hoog breekvermogen, met superieure dynamische en thermische stabiliteit. Het flexibele elektrische schema kan voldoen aan de meeste stroomdistributiescenario's.

De kast heeft een dikke C-profiel skeletstructuur met dubbele anticorrosiebehandeling van koudgewalste staalplaat en gealuminiseerde zinkplaat. De interne functionele gebieden omvatten een horizontaal railcompartiment, een compartiment voor elektrische componenten en een kabelcompartiment, die fysiek geïsoleerd zijn door vlamvertragende kunststofplaten. De standaardkast beschikt over een complete modulaire gemengde configuratie en een sterk aanpassingsvermogen aan scènes.

3. Aanpassingsvermogen aan de omgeving

Het conventionele bedrijfstemperatuurbereik is niet hoger dan +40℃ en niet lager dan -5℃ voor de omgevingsluchttemperatuur, waarbij de gemiddelde temperatuur binnen 24 uur de +35℃ niet overschrijdt. In termen van vochtigheidsomstandigheden mag de relatieve vochtigheid niet hoger zijn dan 50% bij de maximale temperatuur van +40℃, en kan oplopen tot 90% bij +20℃.

Dual-mode warmteafvoersystemen zijn geconfigureerd voor speciale omgevingen. De luchtkoelingsmodus maakt gebruik van beweegbare warmtedissipatieplaten en actieve kooladsorptienetten, terwijl de waterkoelingsmodus gebruik maakt van opgerolde waterleidingen voor circulerende warmtedissipatie. De bedrijfsmodus kan automatisch worden geschakeld op basis van vochtigheidssensoren.

4. Typische toepassingen

Op het gebied van energieopwekking dient deze apparatuur als een schakelkast voor de besturing van motoren met groot vermogen en is uitgerust met conventionele serieschakelaars. In onderstationtoepassingen heeft de verticale stroomrail een dubbellaags structuurontwerp met stabiele, continue stroomvoerende prestaties. Voor scenario's in de petrochemische industrie worden kasten met beschermingsgraad IP54 geselecteerd en is het railcompartiment gecoat met zuur- en alkalibestendige verf.

Het verbeterde gepatenteerde model dat in 2024 werd gelanceerd, voegt synchrone bedieningsladen met elektrische telescopische stangen en roterende filterschermstructuren toe, wat de operationele efficiëntie en betrouwbaarheid bij scenario's voor energieopwekking, transmissie en distributie verbetert.

5. Innovatief ontwerp

Het gebruiksmodeloctrooi (CN215221413U) van Jiangsu Linmai Electric in 2024 realiseert bediening van meerdere laden, waarbij elektrische telescopische stangen de synchrone beweging van drie groepen vaste platen regelen.

Het uitvindingsoctrooi (CN114665407A) van Shandong Dingsheng in 2024 omvat een vochtbestendig prestatieontwerp. De modulaire ladestructuur, het dual-mode warmteafvoersysteem en het vochtinductie-triggermechanisme verbeteren het aanpassingsvermogen in vochtige omgevingen. Het verbindingsapparaat van het bovenste schot van de kast en de wateropslagtank voorkomt effectief de terugstroming van regenwater, en de onderste stroomgeleidingsstructuur verbetert de afvoerefficiëntie.

6. Kwaliteitscontrole

Het product heeft de CCC-certificering verkregen en implementeert de GB7251.1-2005-standaard in het productieproces. De fabriekstest omvat een diëlektrische sterktetest van 2500 V/1 min.

De transportspecificatie beperkt de hoeveelheid van een enkele zending tot niet meer dan 4 eenheden, en de verticale hijsafwijking moet minder dan 15 graden zijn. Tijdens de inbedrijfstelling zijn meer dan drie lade-plugtests vereist om een ​​gekwalificeerde contactweerstand van de contacten te garanderen.

Samenvatting

Het MNS-schakelapparaat is een hoogwaardige complete laagspanningsapparatuur met modulair ontwerp, uittrekbare structuur, hoge veiligheid, gemakkelijk onderhoud en intelligente uitbreidbaarheid. Met een betrouwbare structuur, stabiele stroomvoorziening en flexibel onderhoud is het de favoriete mainstream-apparatuur geworden voor laagspanningsstroomdistributiesystemen in industriële en belangrijke bouwprojecten.
