GCK uittrekbare laagspanningsschakelapparatuur

Ceho kan uw leverancier zijn van GCK uittrekbare laagspanningsschakelapparatuur, geniet van onze hoogwaardige producten en concurrerende prijzen. Het GCK-bedieningspaneel maakt gebruik van een boutverbinding. Het complete bedieningspaneel bestaat uit verschillende componenten zoals deur, bedradingsbord, keerplaat, draagframe, lade en verzamelrail. Het basisframework is een combinatie van FA 28 of KB (Type C). Alle constructiedelen worden met zelftappende schroeven met elkaar verbonden. De deur, het paneel, het schot, het draagframe en de lade worden naar wens samengevoegd tot een compleet bedieningspaneel. De grootte van de montagegaten van de paneelbehuizing en de onderdelen varieert binnen E= 25 mm, wat flexibel en gemakkelijk te installeren is. De hoogte van de ladekast is verdeeld in 1/2 eenheid, 200 mm, 300 mm, 400 mm, 500 mm en 600 mm series. De ladehoogte wordt bepaald door de lusstroom en de virtuele installatiehoogte is 1800 mm.

De uittrekbare functie-eenheid van het GCK-bedieningspaneel maakt gebruik van een speciaal push-pull-mechanisme met een lichte structuur en goede uitwisselbaarheid. Het geeft de mechanische vergrendelingsstatus van de bedieningspositie, testpositie en isolatiepositie aan. Bedieningshendel kan worden voorzien van een hangslot. Het frame en de interne metalen onderdelen zijn gegalvaniseerd om een ​​betrouwbare aarding te garanderen.

Bedrijfsomstandigheden

1. Omgevingstemperatuur: -5 ~+40;

2. Relatieve luchtvochtigheid: daggemiddelde 95%, maandgemiddelde 90%;

3. Binnentype, hoogte 2000 m;

4. Aardbevingsintensiteit 8 graden;

5. Gelegenheden zonder brandbare en explosieve stoffen, zonder corrosieve chemicaliën en frequente ernstige trillingen.

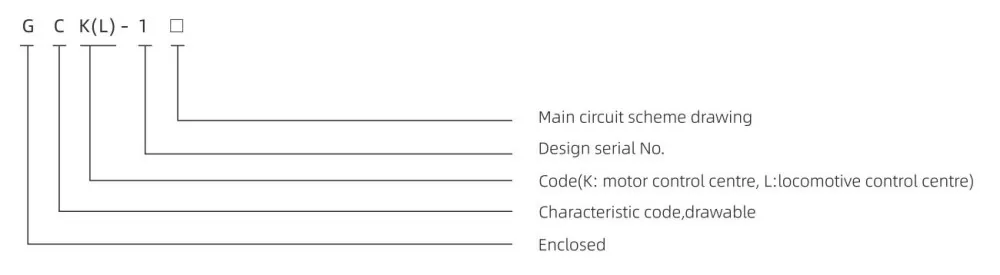

Model

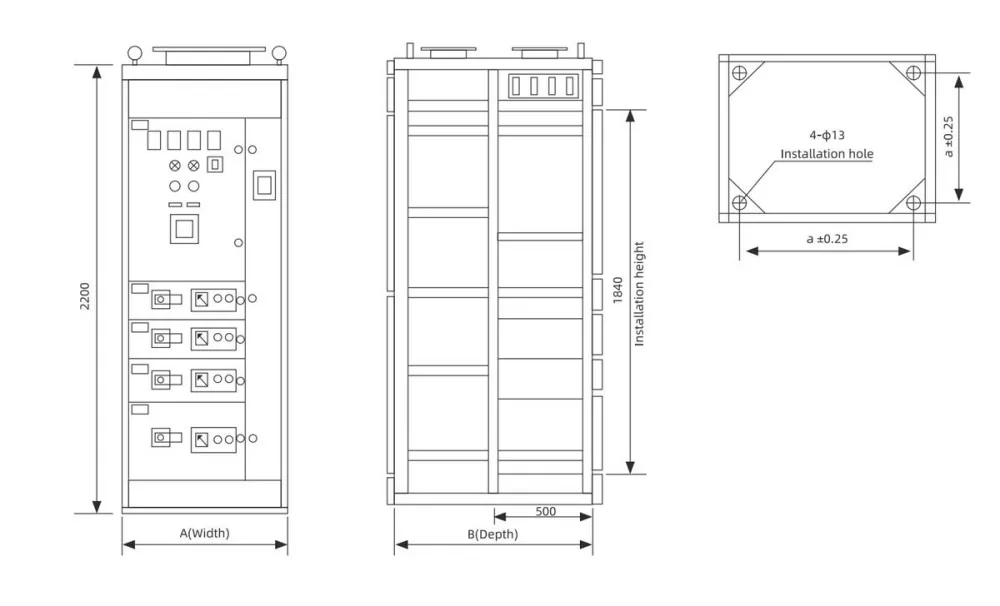

Installatieafmeting
