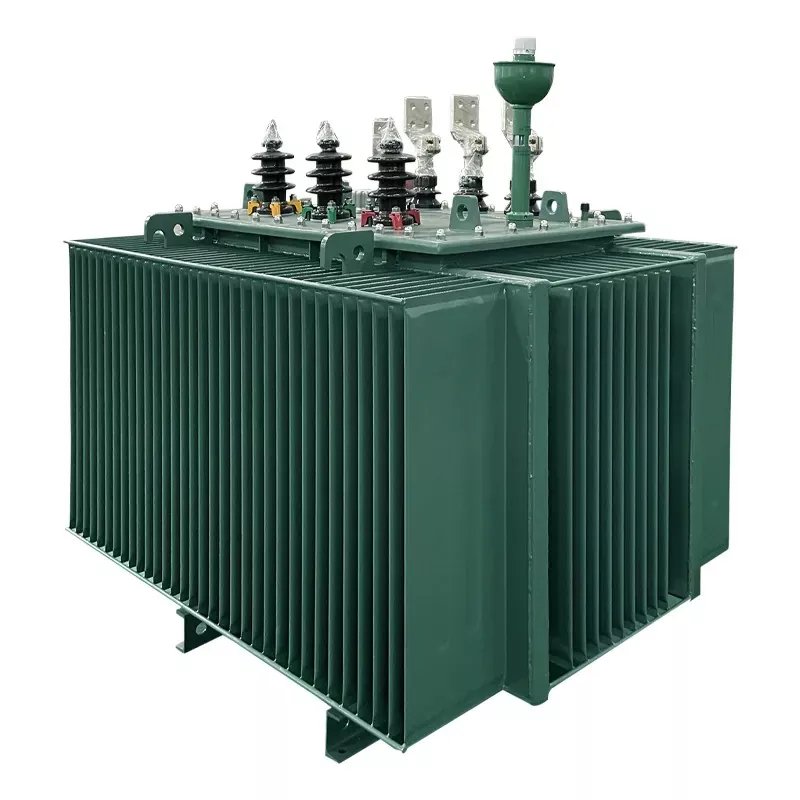

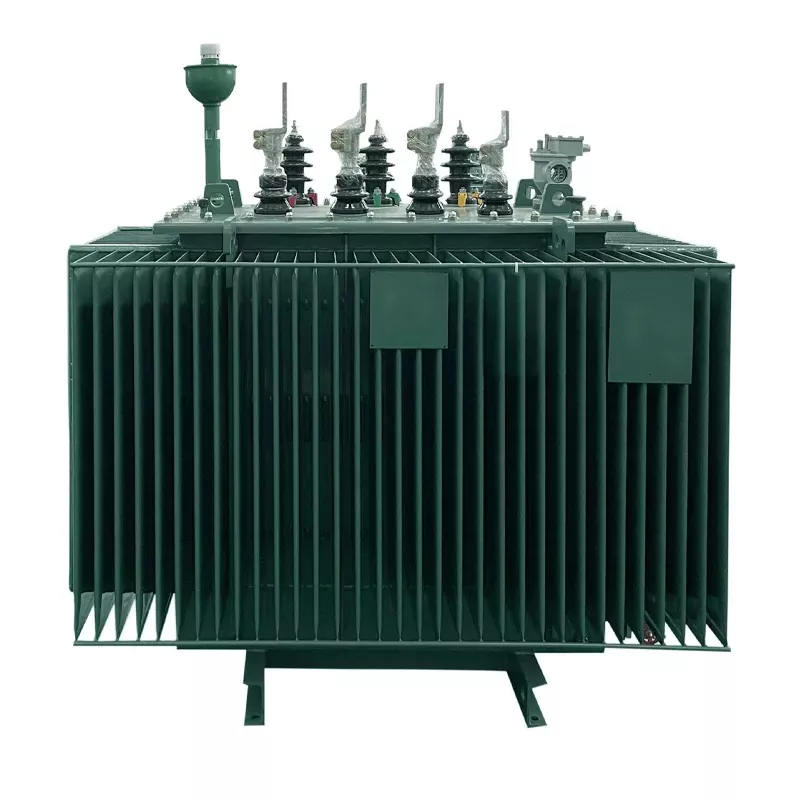

Driefasige olie-ondergedompelde distributietransformator met on-load tapwisselaar

Driefasige olie-ondergedompelde distributietransformatoren met on-load tap-wisselaar zijn belangrijke apparatuur in moderne distributiesystemen, ook een van Ceho's belangrijke producten. Deze producten kunnen de spanning regelen zonder de belasting te onderbreken, waardoor de stroomkwaliteit en de netstabiliteit worden verbeterd.

Stuur onderzoek

Productomschrijving

Deze driefasige olie-ondergedompelde distributietransformator met on-load tap-wisselaar is gemaakt van hoogwaardig CRGO koudgewalst siliciumstaal, waardoor een laag nullastverlies wordt gegarandeerd. Het heeft een goed energiebesparend effect en opmerkelijke sociale en economische voordelen. Sterke weerstand tegen kortsluiting en blikseminslag; Zeer betrouwbaar ontwerp van de ondersteuningsstructuur, omdat het zowel buiten als binnen kan worden gebruikt.

De spanning en het nominaal vermogen van onze transformatoren kunnen worden aangepast. Beschikbare spanningen: 6 kV, 6,3 kV, 10 kV, 10,5 kV, 11 kV, 12,47 kV, 13,2 kV, 13,8 kV, 15 kV, 20 kV, 22 kV, 24 kV, 33 kV, 34,5 kV, 35 kV, 38 kV...... 110 kilovolt.

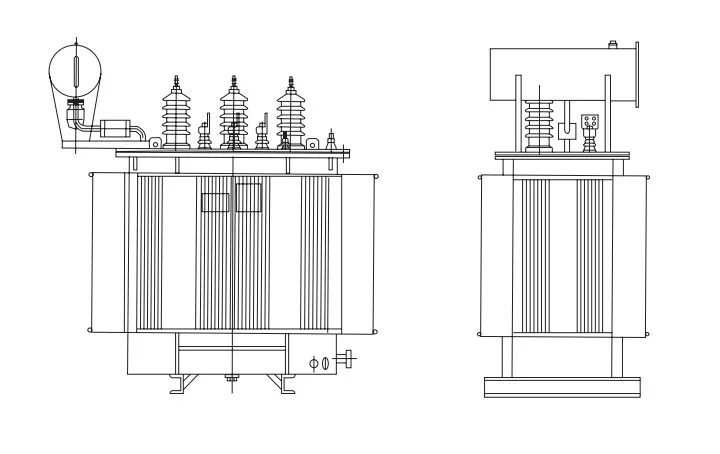

Omtrek tekenen

Technische specificaties

Nominaal vermogen (kVA)	Nominale spanning (kV)		Vectorgroep	Verlies zonder belasting (W)	Belastingsverlies (W)	Impedantie(%)
Nominaal vermogen (kVA)	HV	LV	Vectorgroep	Verlies zonder belasting (W)	Belastingsverlies (W)	Impedantie(%)
30	13.8 13.2 11 10.5 10 6.3 6 Tapbereik: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Jyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Functie	Beschrijving
Spanningsregeling	Maakt aanpassing van de spanning onder belasting mogelijk via een kraanwisselaar terwijl de transformator onder spanning staat, doorgaans met een regelbereik van ±15% of meer .
Tik op Wisselaartype	Vacuümtype OLTC heeft de voorkeur vanwege betrouwbaarheid en lange levensduur; moet voldoen aan de IEC 60214- of AS 60214.1-normen.
Koelmethode	ONAN (Oil Natural Air Natural) is standaard; sommige varianten kunnen OFAF (Oil Forced Air Forced) gebruiken voor hogere capaciteiten.
Isolatie & Olie	Ondergedompeld in minerale olie voor isolatie en koeling; olie moet voldoen aan de IEC 60296-normen. De olie in het omstellingsschakelaarcompartiment moet worden geïsoleerd van de olie in de hoofdtank.
Bouw	Typisch kerntype, met koperen wikkelingen, gegolfde stalen tank en hermetisch afgesloten ontwerp om het binnendringen van vocht te voorkomen.
Tik op Controle	Ondersteunt automatische, lokale handmatige (elektrische) en handmatige (mechanische) noodbediening. Inclusief eindschakelaars, thermische beveiliging en positie-indicatoren.

Normale omgevingsomstandigheden

1. Omgevingstemperatuur: niet meer dan +40℃, niet minder dan -25℃, de maandelijkse gemiddelde temperatuur is niet meer dan +30℃., De jaarlijkse gemiddelde temperatuur is niet meer dan +20℃.

2. Hoogte: niet meer dan 1000 meter.

3. De golf van de voedingsspanning is vergelijkbaar met een sinusgolf.

4. Driefasige olie-ondergedompelde distributietransformator met on-load tap changer-voedingsspanning is ongeveer symmetrisch.

5. De totale harmonische inhoud van de belastingsstroom mag niet groter zijn dan 5% van de nominale stroom;

6. Installatielocatie: binnen of buiten.
