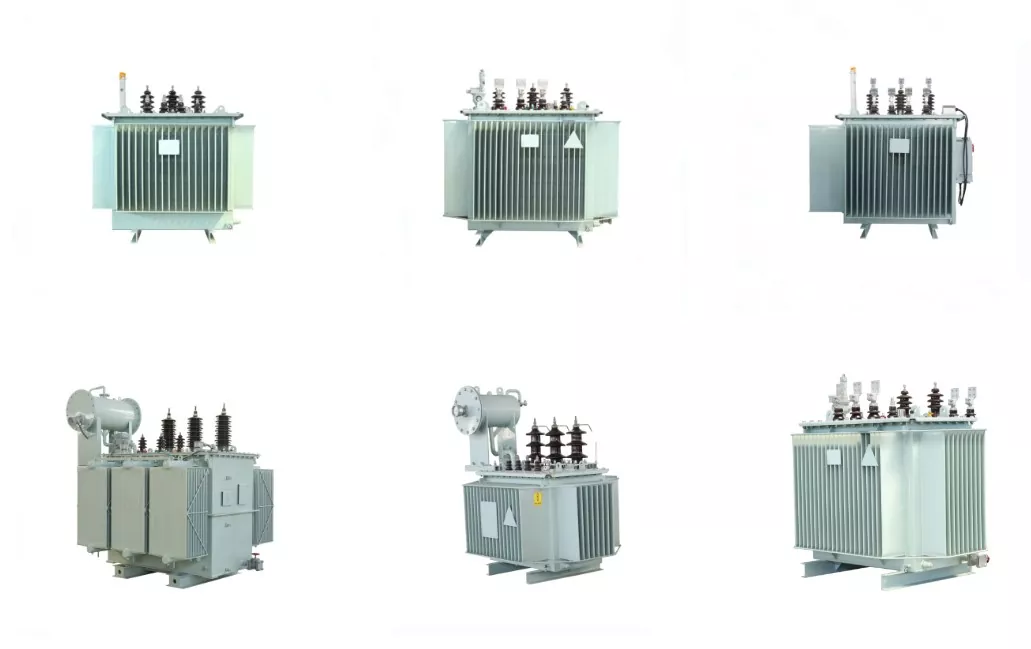

Olie-ondergedompelde distributie-stroomtransformator

De kern van de Oil Immersed Distribution Power Transformer is geconstrueerd door geïmporteerde hoogwaardige koudgewalste siliciumstaalplaten te lamineren, waardoor de nullast- en nullaststroom aanzienlijk worden verminderd. De kern moet compactheid garanderen en ruis minimaliseren. Hoog- en laagspanningswikkelingen zijn gemaakt van zuurstofvrij koper. Laagspanningswikkelingen voor 500KVA en lager hebben een dubbellaagse cilindrische structuur, terwijl die voor 630KVA en hoger een dubbele helix- of quad-helixstructuur of koperfoliewikkeling gebruiken. Hoogspanningswikkelingen maken gebruik van een meerlaagse cilindrische structuur.

De transformator maakt gebruik van de Dyn11-verbindingsgroep om harmonische effecten op het elektriciteitsnet te minimaliseren en de kwaliteit van de stroomvoorziening te verbeteren. De volledig afgedichte constructie verlengt de levensduur, elimineert de noodzaak voor het verwijderen van de kern en vereist geen onderhoud. Na standaard transport vereist deze serietransformator geen kerninspectie. Relevante componenten kunnen direct worden geïnstalleerd, gevolgd door acceptatietesten. Na het passeren is het klaar voor gebruik.

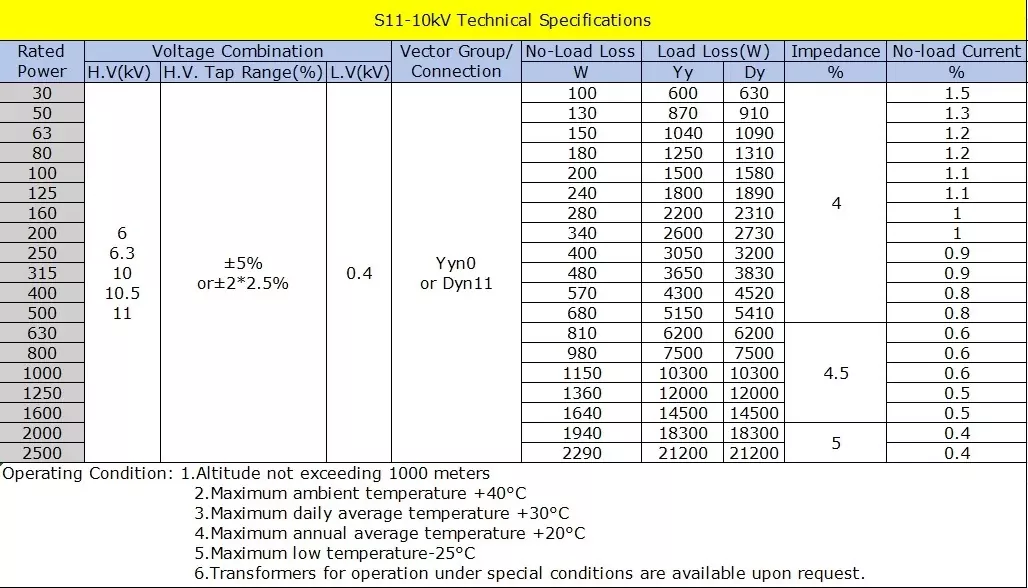

Specificatie

Normen & certificeringen

Ontwerp en test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Evaluatie van verliezen: IEC 60076-20;

Veiligheid: IEC 61936, DL/T 572;

Milieu: ISO 14001, CE, EAC, UkrSEPRO voor export uit Oekraïne

Waarom voor ons kiezen?

- Onze olie-ondergedompelde distributie-stroomtransformator is zeer efficiënt en heeft weinig verliezen, waardoor het energieverbruik en de bedrijfskosten worden verlaagd.

- Het transformatorlichaam is een nieuw type isolatiestructuur, die bestand is tegen kortsluiting dan het origineel en is verbeterd.

- De ijzeren kern is koudgewalste siliciumstaalplaat van hoge kwaliteit, hoge permeabiliteit. Het bestaat uit hoog-/laagspanningswikkelingen, die zuurstofvrije koperdraden zijn en een meerlaagse cilindrische structuur aannemen.

- Alle bevestigingsmiddelen zijn speciaal behandeld om losraken te voorkomen.

- De gegolfde structuur van de olietank, het tankdeksel en de rand van de doos hebben twee manieren van volledige las- of boutverbinding, wat de levensduur van transformatorolie en isolatiematerialen kan verlengen.

Bedrijfsomgevingsomstandigheden

1. De installatiehoogte mag niet hoger zijn dan 1000 meter boven zeeniveau (onder normale omstandigheden); speciale omgevingen vereisen aparte specificaties.

2. De omgevingstemperatuur mag niet hoger zijn dan 40°C.

3. Minimale buitentemperatuur: -25°C.

Op verzoek van de klant kunnen transformatoren worden geleverd die onder speciale omstandigheden kunnen werken.
