Olie-ondergedompelde distributietransformator met nullastkraanwisselaar

Olie-ondergedompelde distributietransformator met nullastkraanwisselaar is een betrouwbaar product uit de Ceho-fabriek. De kern maakt gebruik van korrelgeoriënteerde koudgewalste siliciumstaalplaten met hoge permeabiliteit. Het heeft een kernvormig ontwerp met volledig scheve verbindingen en een gesegmenteerde structuur. De kernkolommen vertonen getrapte cirkelvormige doorsneden op meerdere niveaus, terwijl het juk en de kern uniforme doorsneden behouden.

De kern van dit product maakt gebruik van korrelgeoriënteerde koudgewalste siliciumstaalplaten met een hoge permeabiliteit. Het beschikt over een kernvormig ontwerp met volledig scheve verbindingen en een gesegmenteerde structuur. De kernkolommen vertonen getrapte cirkelvormige doorsneden op meerdere niveaus, terwijl het juk en de kern uniforme doorsneden behouden.

De wikkelingen maken gebruik van gegolfde oliekanalen met niet-lakimpregnering en compressiebandbinding. Alle wikkelingen zijn concentrische spoelen. De hoogspanningswikkeling is voorzien van aftakkingen die overeenkomen met de aftakspanningsvereisten, aangesloten op de aftakkingswisselaar die op het tankdeksel is gemonteerd. Dit maakt spanningsoverdracht mogelijk tussen 10 kV en 20 kV en aanpassing van de tapspanning na stroomonderbreking.

Veiligheidsvoorzieningen 30~2000kVA-transformatoren zijn uitgerust met overdrukkleppen. Gasrelais met alarm- en uitschakelterminals kunnen naar wens van de gebruiker worden geïnstalleerd. Meetapparatuur voor olietemperatuur Alle transformatoren zijn voorzien van glazen thermometeraansluitingen die op de tanktop zijn gemonteerd en 120 ± 10 mm in de olie steken. Transformatoren van 1000 ~ 2000 kVA zijn voorzien van signaalthermometers voor buitengebruik. In olie ondergedompelde distributietransformator met onbelaste kraanwisseltanks zijn geconstrueerd met gegolfde wanden, afgewerkt met een duurzame poedercoating verffilm. De gegolfde vinnen zorgen niet alleen voor koeling, maar functioneren ook als ‘ademende’ elementen, waarbij hun elasticiteit veranderingen in het olievolume als gevolg van temperatuurschommelingen compenseert. Daarom elimineren volledig afgedichte transformatoren de noodzaak van een olieconservator, waardoor de totale hoogte wordt verminderd. Het vacuümvullen van olie tijdens het inkapselen verwijdert het vocht volledig uit de transformator, waardoor wordt voorkomen dat transformatorolie in contact komt met lucht. Dit blokkeert effectief het binnendringen van zuurstof en water, wat de isolatieprestaties zou kunnen verslechteren en de veroudering van de olie zou kunnen versnellen, waardoor de noodzaak van periodieke oliemonstertests wordt geëlimineerd.

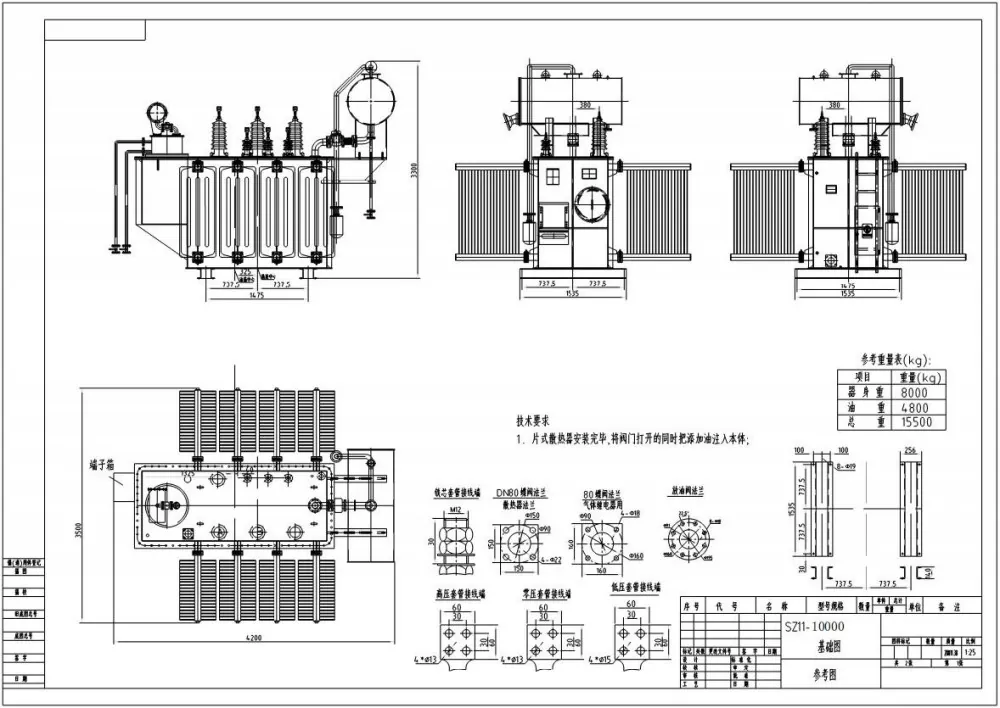

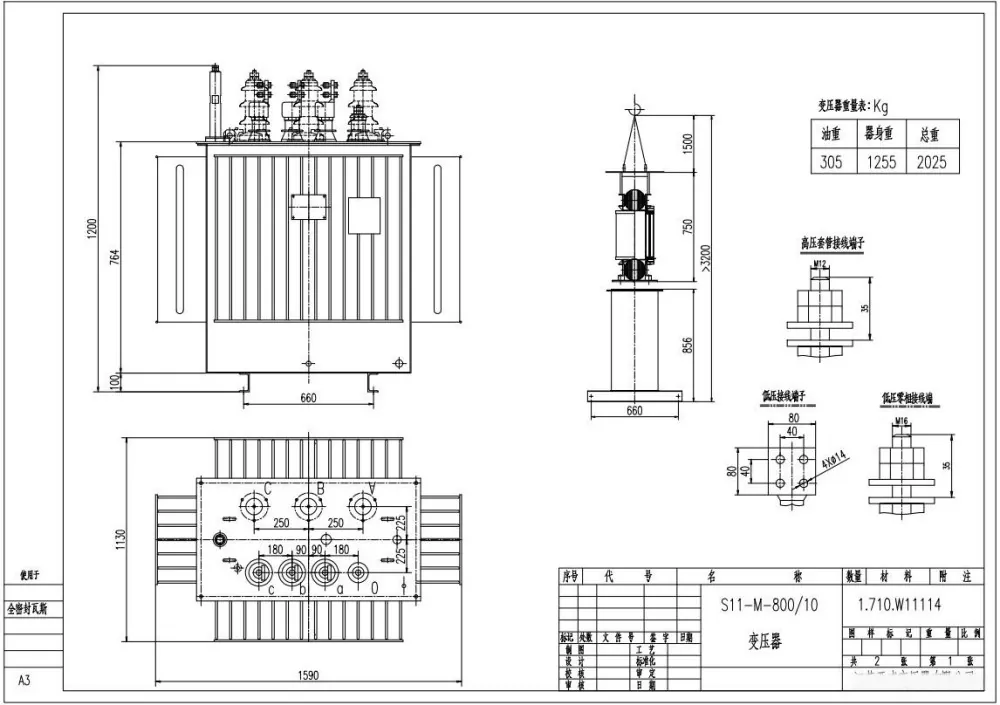

Technische parameters

Inspectie van distributietransformatoren vóór gebruik

1. Verifieer de certificering van de transformator; als de certificering langer duurt dan twee maanden, test dan de isolatieweerstand opnieuw.

2. Inspecteer het oliepeil en de ontluchtingsopening van de in olie ondergedompelde distributietransformator met nullastkraanwisselaar; geen olielekkage, olieconditie normaal met voldoende ventilatie.

3. Controleer de integriteit van de hoog-/laagspanningsisolatiebussen en de bijbehorende kabels; zorg ervoor dat de bouten goed vastzitten.

4. Bevestig dat de schakelaarpositie van de spanningsregelaar correct is; controleer of de hoog-/laagspanningszekeringen goed op elkaar zijn afgestemd.

5. Zorg ervoor dat bliksembeveiligingsapparatuur volledig operationeel is; gemeten aardingsweerstand moet aan de normen voldoen.

6. Er zijn geen afwijkingen waargenomen aan kabels of rails.

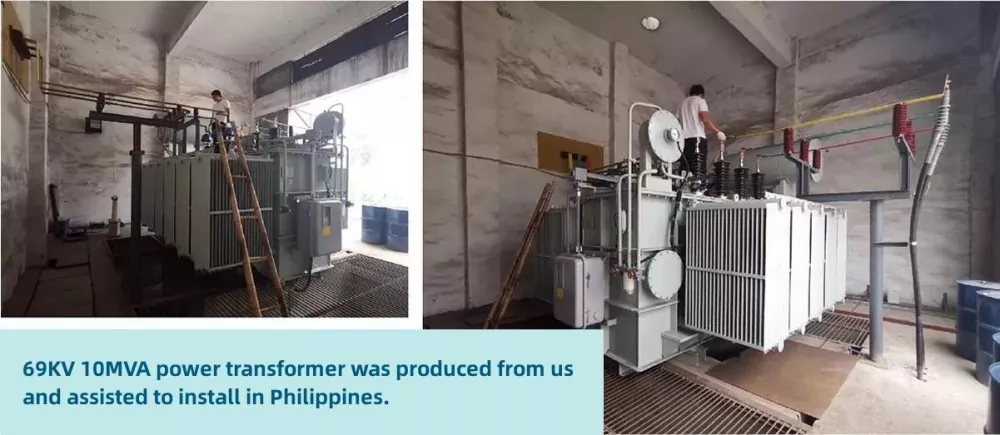

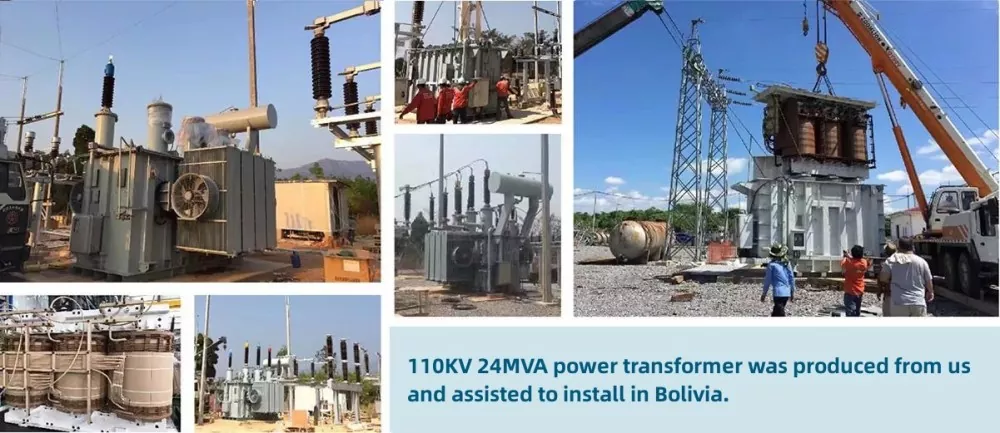

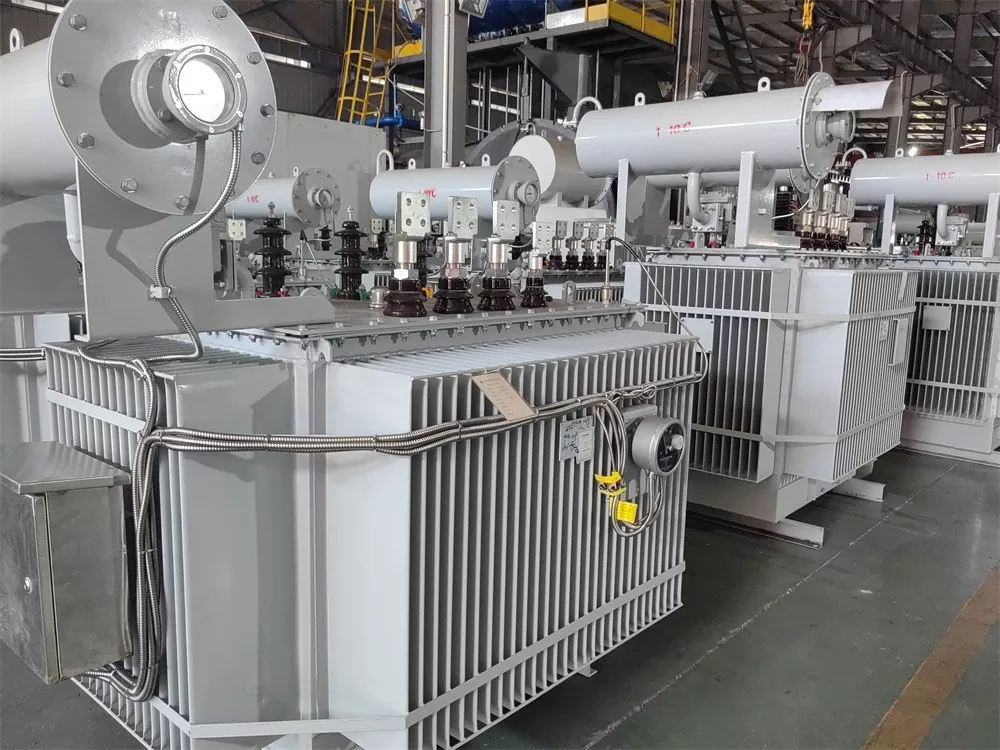

Foto's van klanten

Onderhoudsopmerkingen

● Handmatige bediening vereist vooraf geplande uitschakelingen voor vervanging van de kraanwisselaar.

● Inspecteer regelmatig de mechanische slijtage van de kraanwisselaar op een in olie ondergedompelde distributietransformator met nullastkraanwisselaar.

● Bewaak de oliekwaliteit om de isolatie- en koelprestaties te garanderen.
