LZZB Epoxyhars gegoten geïsoleerde posttype stroomtransformator

De LZZB epoxyhars gegoten geïsoleerde post-type stroomtransformator is een volledig gesloten product met een gegoten epoxyharskolomstructuur. Het is van toepassing op relaisbescherming voor het meten van elektrische energie en stroom in voedingssystemen met een nominale frequentie van 5DHz / 60Hz en een nominale spanning van 40,5 kV. De kenmerken van dit product zijn onder meer een hoge dynamische thermische stabiliteit, een tweemaal zo groot uitgangsvermogen, stabiele isolatieprestaties en vuilbestendigheid.

De primaire wikkeling, secundaire wikkeling, ringkern en spoel van LZZBJ9-35 zijn gewikkeld in gegoten isolatoren van epoxyhars. Het is een volledig gesloten structuur, met uitstekende thermische isolatieprestaties en vochtbestendig vermogen. Op het secundaire bedradingspunt is een aansluitdoos aanwezig. Aan de voor- en zijkant van de aansluitdoos bevindt zich een gat, dat overeenkomt met de aansluiting voor draaduitvoer en wordt gebruikt voor draaduitvoer. Er zijn aardingsbouten en vier installatiegaten op de basisplaat van het product voor installatie.

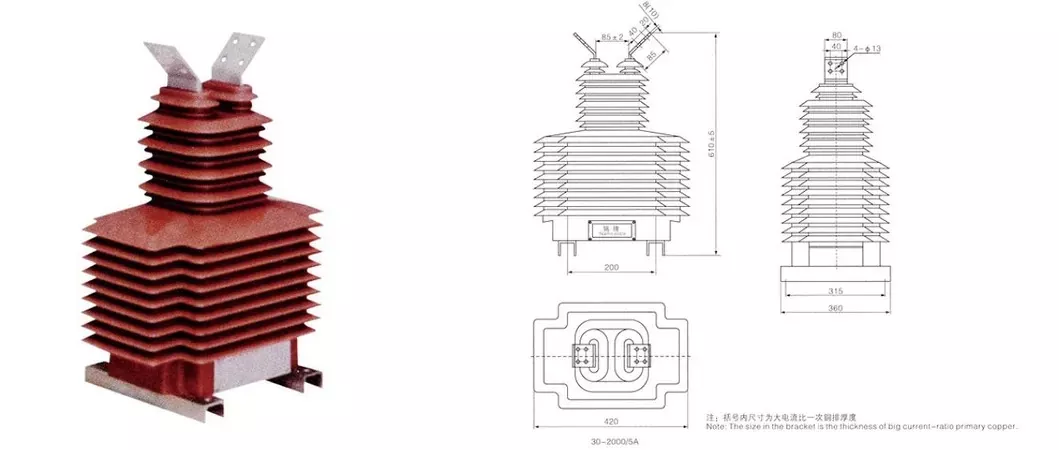

Producttekening

Belangrijkste technische parameter (LZZB9-35/250W1)

1. Nominaal isolatieniveau: 40,5/95/185kV

2. Vermogensfactor van belasting: cos ø=0,8 (achterblijvend)

3. Nominale secundaire stroom: 5A (of 2A, 1A)

4. Nominale frequentie: 50 Hz of 60 Hz

5. Omgevingstemperatuur: -5℃~+40℃

6.Productnorm: IEC185,GB1208-2006

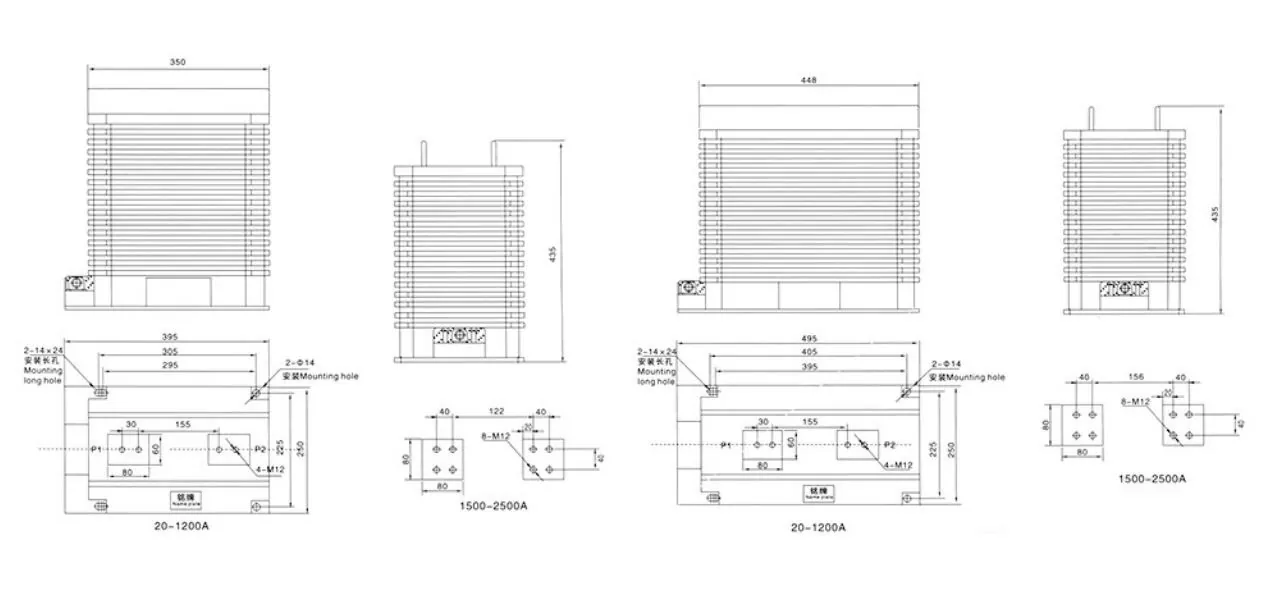

Algemene dimensie

LZZB Epoxyhars gegoten geïsoleerde posttype stroomtransformator wordt toegepast op luchtgeïsoleerde schakelkasten KYN28A, XGN15 en HXGN17. Hoogspanningsruimten voor ringhoofdunits, kasttransformatoren en kabelverdeelkasten; Elektriciteitsverbruik van elektriciteitscentrales, meting/bescherming van distributieruimten in de industriële en mijnbouw; Hooggelegen, hoge luchtvochtigheid en zwaar vervuilde gebieden (type tegen vervuiling met grotere klimafstand is optioneel)
