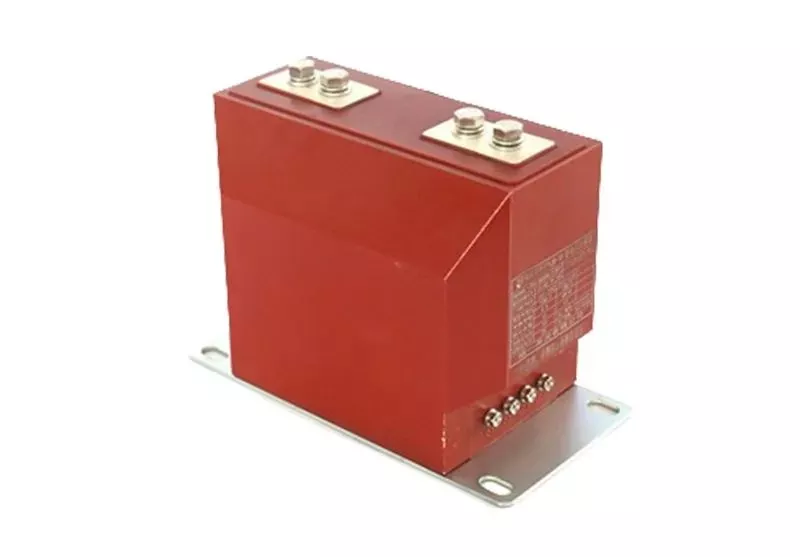

LZZBJ versterkte epoxyhars gegoten posttype stroomtransformator

Ceho biedt hoogwaardige LZZBJ-versterkte epoxyhars gegoten post-type stroomtransformatoren. Scheurvast en slagvast, geschikt voor kasten met hoge mechanische belasting; Volledig afgedichte pijler: P1/P2 zijn M10-M16 koperen/aluminium staven of staven met dubbele gaten, met een basis van 4 × Φ 14 mm, en kunnen in elke richting worden geïnstalleerd; De microkristallijne legering of hoogwaardige siliciumstaalplaatkern die in de transformator wordt gebruikt, beschikt over een hoge magnetische permeabiliteit en een goede foutlineariteit. Secundaire terminal: 6-12 kernen in de beschermkap, kan worden uitgebreid met dubbele wikkelingen (0,2S/0,5/5P10/10P10) of drie wikkelingen (meting + bescherming + rest); Lage temperatuur: -25 ℃ tot +40 ℃, hoogte: ≤ 2.000 m (3.000 m voor plateautype), vochtigheid: 95%, geen condensatie; Vlamvertragend klasse V-0, CTI ≥ 600, conform RoHS; Gewicht: 25-35 kg voor 10 kV-klasse; 24 kV klasse 32-45 kg 40,5 kV klasse ≤ 81 kg.

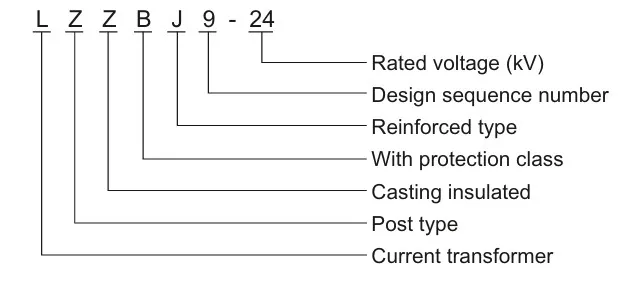

Model

Productparameters

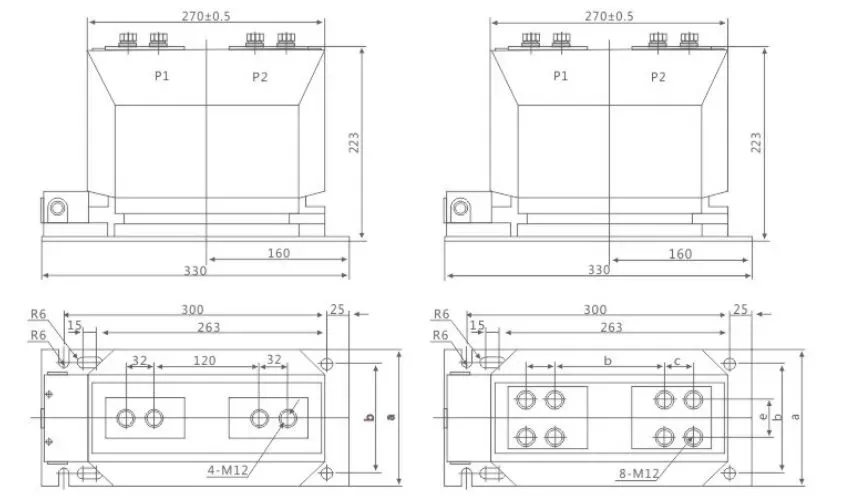

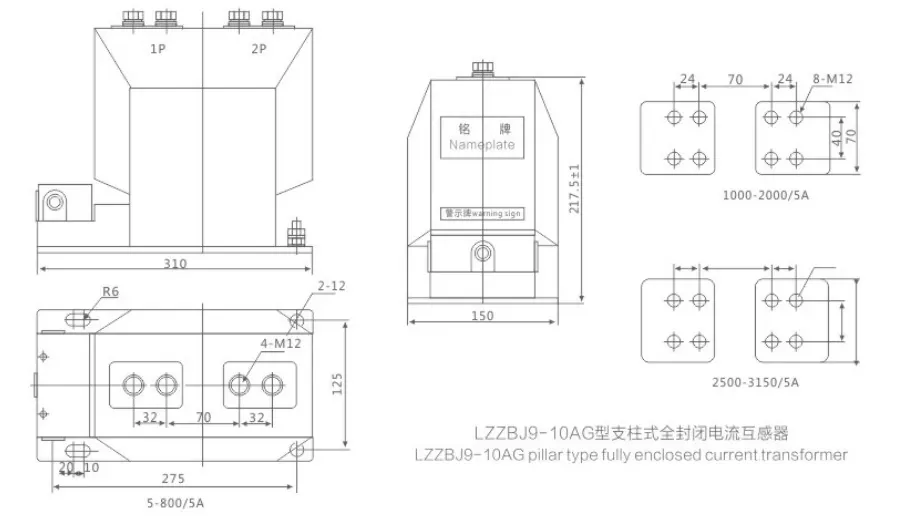

Tekening

Snelle selectiecontrole

1. Nominale spanning → Selecteer 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Nominale primaire stroom → Volgens belasting- of railspecificaties (100A, 300A, 600A, 1.250A)

3. Nauwkeurigheid en belasting → Meting 0,2S/0,5 (10-20 VA); Bescherm 5P10/10P15 (15-30 VA)

4. Korte thermische stroom → Pas de systeemkortsluitstroom aan (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Installatiemethode → Pijler rechtop/zijwaartse installatie/ondersteboven installatie; De basis wordt bevestigd met 4-M12 expansiebouten

6. Speciale vereisten: Grote hoogte 3.000 m, lage temperatuur -40 ℃, anti-vervuilingsgraad III, dubbele transformatieverhouding, kraantype, met afschermkap
