Naarmate de ontwikkeling van nieuwe energiesystemen versnelt, spelen distributietransformatoren – als cruciale apparatuur voor energieconversie – een cruciale rol bij het bepalen van de veiligheid, energie-efficiëntie en operationele en onderhoudskosten. De huidige markt wordt gedomineerd door twee hoofdcategorieën: droge transformatoren en olie-ondergedompelde transformatoren. Deze twee typen verschillen aanzienlijk op het gebied van isolatie en koeling, veiligheid en milieuprestaties, toepasbare scenario’s en kostenefficiëntie. In overeenstemming met de verplichte energie-efficiëntienorm GB 20052-2024 biedt dit artikel een uitgebreide analyse van de verschillen tussen deze twee soorten apparatuur en biedt het een gezaghebbende referentie voor technische selectie.

I. Belangrijkste fundamentele verschillen: verschillen in isolatie- en koelmethoden

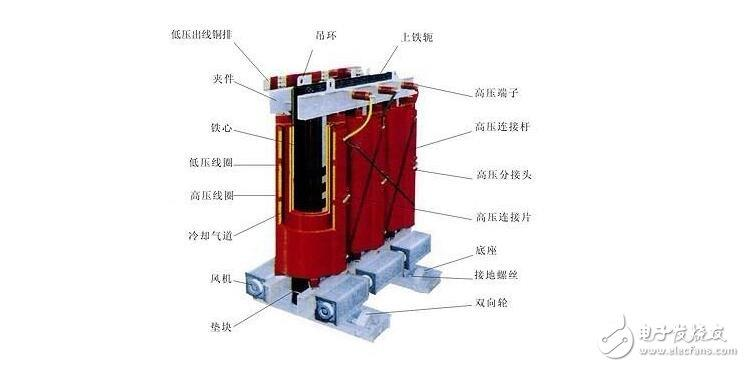

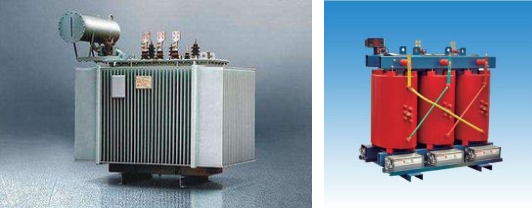

Droge transformatoren gebruiken lucht als koelmedium. De wikkelingen zijn geïsoleerd met behulp van vacuümgieten met epoxyhars of Nomex-papierimpregnering, waardoor er geen vloeibare media nodig zijn. Ze hebben een eenvoudige structuur en vormen geen risico op lekkage. In olie ondergedompelde transformatoren gebruiken isolatieolie als koel- en isolatiemedium. De kern en wikkelingen zijn ondergedompeld in de olietank en vertrouwen op de oliecirculatie voor warmteafvoer. Deze technologie is volwassen en biedt een breder scala aan capaciteiten. Dit fundamentele verschil in ontwerp bepaalt het uitgebreide verschil tussen de twee op het gebied van veiligheid, impact op het milieu, bediening en onderhoud.

II. Vergelijking tussen zes belangrijke dimensies

III. Implementatie van nieuwe regelgeving: de selectie van apparatuur moet voldoen aan de normen

GB 20052-2024, een verplichte nationale norm voor stroomtransformatoren die in februari 2025 van kracht wordt, specificeert energie-efficiëntieklassen en uitfaseringsschema's. De selectie van modellen met een laag rendement is ten strengste verboden in nieuwbouwprojecten, en bestaande apparatuur met een hoog energieverbruik moet geleidelijk worden uitgefaseerd. Voor stroomdistributie binnenshuis in civiele gebouwen moeten, in overeenstemming met de verplichte bepalingen van GB 51348-2019, droge of niet-ontvlambare, vloeistofgeïsoleerde transformatoren worden geselecteerd.

IV. Selectieaanbevelingen: nauwkeurige afstemming op basis van toepassingsscenario's

Kies voor een droog type: binnenomgevingen, ruimtes met een hoge bezettingsgraad, strenge brandveiligheidseisen, beperkte ruimte, schommelingen in de lichte belasting en een focus op milieubescherming en weinig onderhoud.

Kies voor ondergedompeld in olie: voor gebruik buitenshuis, geconcentreerde belastingen met een grote capaciteit, continu zware belastingen, zware omstandigheden en situaties waarbij lage initiële kosten prioriteit hebben.

V. Industrietrends

Gedreven door veiligheids- en koolstofarme doelstellingen blijft de penetratiegraad van droge transformatoren stijgen in stedelijke distributienetwerken, datacentra en nieuwe infrastructuursectoren; In olie ondergedompelde transformatoren blijven, gebruikmakend van hun grote capaciteit en kosteneffectiviteit, dominant in elektriciteitstransmissie en -transformatie buitenshuis, evenals in industriële energietoepassingen. Deze twee soorten apparatuur sluiten elkaar niet uit; ze vullen elkaar eerder aan in verschillende scenario's en werken samen om de veilige en efficiënte werking van moderne elektriciteitsnetten te ondersteunen.

Fabrikanten van elektrische apparatuur adviseren dat bij de selectie een evenwicht moet worden gevonden tussen veiligheid, energie-efficiëntie, bediening en onderhoud en naleving van de regelgeving. Beslissingen moeten alomvattend worden genomen, waarbij rekening wordt gehouden met de belastingskarakteristieken, installatieomgevingen en budgetcycli, om hogere kosten, veiligheidsrisico's en nalevingsrisico's als gevolg van onjuiste selectie te voorkomen.
