Classificatie en industriële toepassingsscenario's van transformatoren

Classificatie en industriële toepassingsscenario's van transformatoren

Transformatoren zijn statische elektromagnetische apparaten die wisselspanning en -stroom omzetten door middel van elektromagnetische inductie, waardoor een veilige, efficiënte en flexibele energietransmissie, -distributie en -gebruik mogelijk zijn. Ze vormen kernapparatuur in energiesystemen en industriële productie en ondersteunen de energielevering, apparatuurbescherming en processtabiliteit. Dit artikel classificeert transformatoren systematisch op functie, koelmethode, fasenummer en toepassing, en gaat dieper in op hun typische industriële scenario's om hun waarde in de moderne industrie te verduidelijken.

Classificatie van transformatoren

1. Classificatie naar functie en toepassing

· Stroomtransformatoren:Verdeeld in step-up, step-down en distributietransformatoren. Step-up-transformatoren verhogen de spanning in energiecentrales voor transmissie over lange afstanden om lijnverliezen te verminderen. Step-down transformatoren reduceren het hoogspanningsnet tot middenspanning voor industriële en stedelijke netwerken. Distributietransformatoren worden verder verlaagd naar 0,4 kV voor eindgebruikers, die veel worden gebruikt in fabrieken, gemeenschappen en commerciële gebouwen.

· Speciale transformatoren:Op maat gemaakt voor zware of speciale werkomstandigheden, waaronder elektrische oventransformatoren voor de staalproductie, gelijkrichttransformatoren voor elektrolyse en galvaniseren, lastransformatoren voor booglassen, tractietransformatoren voor spoorwegvervoer, scheidingstransformatoren voor elektrische veiligheid en instrumenttransformatoren voor metingen en bescherming.

· Stuurtransformatoren:Zorg voor stabiele laagspanningsstroom voor stuurcircuits, relais en contactors, waardoor een betrouwbare werking van automatiseringssystemen wordt gegarandeerd.

2. Classificatie volgens koelmethode

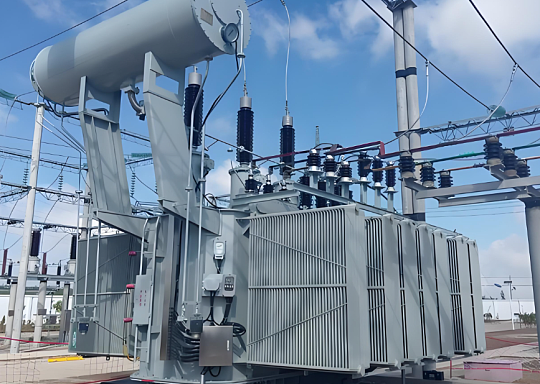

· In olie ondergedompelde transformatoren:Geïsoleerd en gekoeld door minerale olie, met hoge capaciteit, lage kosten en sterke overbelastingscapaciteit. Geschikt voor buitenstations, grote industriële installaties en elektriciteitsnetten. Geforceerde oliecirculatiekoeling ondersteunt units met extra hoge spanning en grote capaciteit.

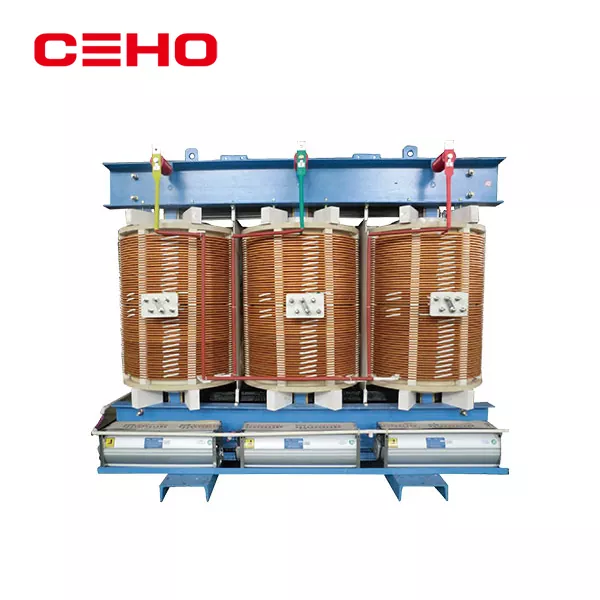

· Droge transformatoren:Gebruik giethars- of luchtisolatie, met brandwerendheid, explosiebeveiliging en weinig onderhoud. Ideaal voor binnenruimtes met een hoog veiligheidsniveau, zoals datacenters, ziekenhuizen, metro's, hoogbouw en ondergrondse onderstations.

· Verdampingskoelingstransformatoren:Gebruik op fluoride gebaseerde media voor zeer efficiënte warmteafvoer, geschikt voor scenario's met een hoge vermogensdichtheid en beperkte ruimte.

3. Classificatie op fasenummer

· Eenfasige transformatoren:Voor eenfasige energiesystemen, belastingen met een kleine capaciteit, elektriciteit in woningen en elektronische apparatuur.

· Driefasige transformatoren:Kern van driefasige elektriciteitsnetten, met hoog rendement, compacte structuur en laag verlies. Dominant in krachtoverbrenging, industriële stroomvoorziening en grote fabrieken.

4. Classificatie op kernmateriaal

· Transformatoren van siliciumstaalkern:Traditioneel type met volwassen technologie en lage kosten, veel gebruikt in algemene stroom- en distributiescenario's.

· Amorfe legeringstransformatoren:Ultralaag nullastverlies, energiebesparend, geschikt voor langlopende distributienetwerken, industriële parken en groene gebouwen.

Typische industriële toepassingsscenario's

1. Elektriciteitsindustrie

Vermogenstransformatoren vormen de ruggengraat van opwekking, transmissie en distributie. Step-uptransformatoren in thermische, waterkracht-, kern-, wind- en fotovoltaïsche centrales verhogen de spanning tot 110 kV–1000 kV voor transmissie over lange afstanden. Step-down- en distributietransformatoren leveren stroom aan industriële en residentiële gebruikers. Instrumenttransformatoren maken nauwkeurige meting en relaisbeveiliging mogelijk, waardoor de veiligheid van het elektriciteitsnet wordt gewaarborgd.

2. Metallurgische en materiaalindustrie

Transformatoren voor elektrische ovens zijn bestand tegen zware schokbelastingen en frequente kortsluitingen bij de staalproductie en het smelten. Gelijkrichtertransformatoren leveren gelijkstroom met hoge stroomsterkte voor elektrolytisch aluminium, koper en zink, wat een efficiënte productie ondersteunt. Isolatie- en gelijkrichttransformatoren verminderen harmonischen en stabiliseren processen.

3. Productie en mechanische verwerking

Distributietransformatoren leveren 0,4 kV-stroom voor motoren, pompen en werktuigmachines. Lastransformatoren zorgen voor een stabiele boog voor lasapparatuur. Besturingstransformatoren voeden PLC's en sensoren en ondersteunen geautomatiseerde assemblagelijnen. Isolatietransformatoren beschermen precisieapparatuur tegen interferentie en lekkage.

4. Nieuwe energie en transport

Wind- en zonneparken gebruiken step-up transformatoren om stroom in de netwerken te integreren. Het spoorvervoer maakt gebruik van tractietransformatoren voor de stroomvoorziening van de bovenleiding en de aandrijving van voertuigen. EV-laadstations vertrouwen op gelijkrichters en scheidingstransformatoren voor veilig en efficiënt opladen.

5. Datacenters en hoogbouw

Droge transformatoren hebben de voorkeur vanwege de brandveiligheid en het lage geluidsniveau, waardoor een ononderbroken stroomvoorziening voor IT-belastingen wordt gegarandeerd. Gietharsunits bieden een hoge betrouwbaarheid en eenvoudig onderhoud en voldoen aan de vereisten voor 24/7 gebruik.

6. Mijnbouw en zware omstandigheden

Mijnspecifieke transformatoren hebben een explosiebestendig, vochtbestendig en stofdicht ontwerp en zijn geschikt voor ondergrondse omstandigheden en zware belasting. Ze voeden ventilatie-, transport- en mijnbouwapparatuur veilig. Conclusie Transformatoren worden geclassificeerd op basis van functie, koeling, fase en kern om aan diverse industriële behoeften te voldoen. In olie ondergedompelde typen blinken uit in buitenscenario's met grote capaciteit; droge soorten domineren binnenruimtes met een hoog veiligheidsniveau; speciale typen dienen de metallurgie, nieuwe energie en doorvoer. Met slimme netwerken en industriële modernisering evolueren transformatoren naar hoge efficiëntie, energiebesparing, intelligentie en milieubescherming, waardoor een stabiele energievoorziening en duurzame industriële ontwikkeling worden ondersteund.
