Wat is een huidige instrumenttransformator?

In dit diepgaande artikel wordt uitgelegd wat aHuidige instrumenttransformatoris, hoe het werkt, waarom het ertoe doet in elektrische systemen, hoe het zich verhoudt tot andere instrumenttransformatoren, hoe je er een kiest, en veelgestelde vragen - allemaal ondersteund door gezaghebbende definities en industriestandaarden. Huidige instrumenttransformatoren, gewoonlijk genoemdstroomtransformatoren (CT's)maken nauwkeurige stroommeting, bescherming en controle van elektrische hoogspanningscircuits mogelijk door stromen op te schalen naar veiligere standaardwaarden voor instrumenten en relais.

Inhoudsopgave

1. Wat is een huidige instrumenttransformator?
2. Hoe werkt een stroomtransformator?
3. Waarom een ​​huidige instrumenttransformator gebruiken?
4. Welke soorten huidige instrumenttransformatoren zijn er?
5. Hoe selecteert u de juiste huidige instrumenttransformator?
6. Wat zijn veelvoorkomende toepassingen?
7. Veelgestelde vragen (FAQ)

Wat is een huidige instrumenttransformator?

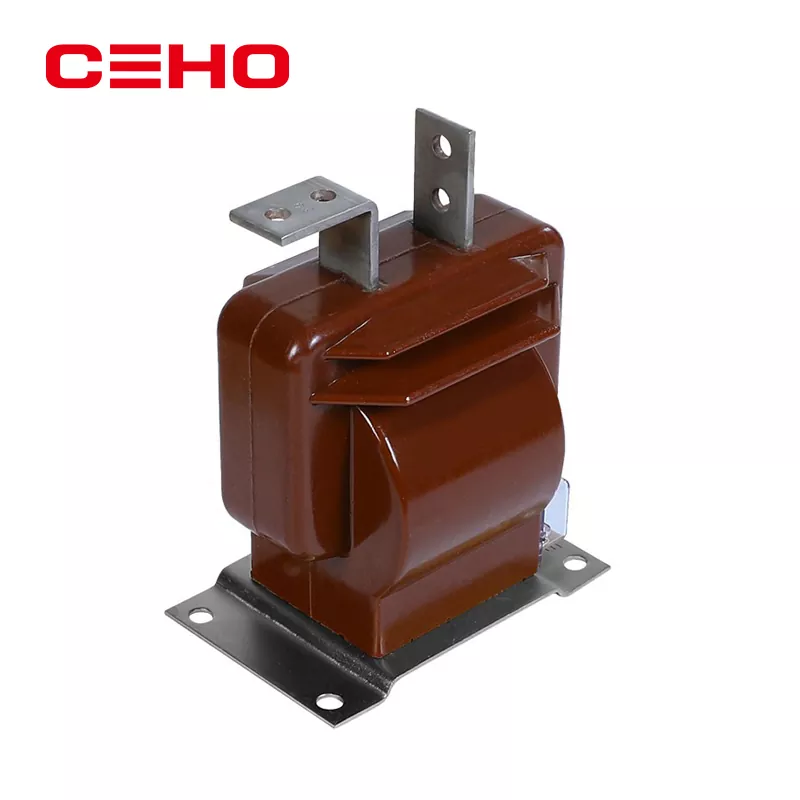

A Huidige instrumenttransformator(ook bekend als AHuidige transformatorof CT) is een specifiek typeinstrumenttransformatorontworpen om zeer hoge wisselstromen (AC) van voedingssystemen op te schalen naar een proportionele, lagere stroom die veilig kan worden aangesloten op meters, beveiligingsrelais en besturingsapparatuur.

De bepalende rol van de CT is het mogelijk maken van veilige, nauwkeurige stroommeting op circuits waar directe meting gevaarlijk of onpraktisch zou zijn vanwege hoge stroomsterkte en hoge spanning.

Hoe werkt een stroomtransformator?

Het werkingsprincipe van een stroomtransformator is gebaseerd op magnetische inductie: wanneer wisselstroom door de primaire geleider vloeit, ontstaat er een magnetisch veld. Deze magnetische flux induceert via elektromagnetische inductie een proportionele stroom in de secundaire wikkeling van de CT.

• Primaire wikkeling:meestal een enkele winding (vaak de geleider zelf).
• Secundaire wikkeling:veel windingen van fijne draad om verminderde stroom te produceren.
• Magnetische kern:materiaal met hoge permeabiliteit om de flux efficiënt te geleiden.

Het resultaat is een secundaire stroom die een vaste verhouding heeft van de primaire stroom (een 1000:5 CT levert bijvoorbeeld 5 A als de primaire stroom 1000 A is), waardoor meetapparatuur veilig en met hoge nauwkeurigheid kan werken.

Waarom een ​​huidige instrumenttransformator gebruiken?

Stroomtransformatoren zijn om verschillende redenen essentieel voor moderne elektrische systemen:

1. Veiligheid:Ze isoleren apparaten en personeel van gevaarlijke primaire hoogspanningscircuits.
2. Nauwkeurigheid:Ze bieden gestandaardiseerde stroomniveaus voor nauwkeurige metingen en belastingbewaking.
3. Beschermende functie:Ze werken met relais en beveiligingen om fouten te detecteren en stroomonderbrekers te activeren.

Zonder CT's zou het meten of beschermen van hogestroomnetwerken met conventionele instrumenten gevaarlijk, onnauwkeurig of beide zijn.

Welke soorten huidige instrumenttransformatoren zijn er?

Stroomtransformatoren zijn er in verschillende vormen, afhankelijk van de installatie en toepassing:

• CT's van het staaftype:De primaire geleider gaat door een kern met veel secundaire windingen.
• Ring-(toroïdale) CT's:Ringkern met geleider erdoorheen; Ideaal voor retrofitmetingen.
• Venster CT's:Zo ontworpen dat de primaire geleider er gemakkelijk doorheen kan worden geregen.
• CT's met gesplitste kern:Klemtype CT voor gemakkelijke installatie zonder ontkoppeling.

Elk type ondersteunt verschillende installatiebehoeften en nauwkeurigheidseisen. Hoogspanningsstations maken vaak gebruik van robuuste staaf- of raamtypen, terwijl onderhouds- of retrofitscenario's gebruik kunnen maken van split-core-formaten.

Hoe selecteert u de juiste huidige instrumenttransformator?

Het selecteren van de juiste CT hangt af van:

1. Primaire stroomsterkte:Moet overeenkomen met de maximale verwachte belastingsstroom.
2. Secundaire standaarduitvoer:Gewoonlijk 5 A of 1 A.
3. Nauwkeurigheidsklasse:Precisie vereist voor meting versus beveiligingsfuncties.
4. Temperatuur- en omgevingsclassificaties:Voor installatievoorwaarden.

Wat zijn veelvoorkomende toepassingen?

CT's worden op veel elektrotechnische gebieden gebruikt:

• Metering: meet de stroom voor facturering en belastingberekening.
• Beveiliging: detecteer overstroom- of foutcondities en initieer de uitschakeling van de onderbreker.
• Besturingssystemen: voer realtime gegevens door naar SCADA- of automatiseringssystemen.

Veelgestelde vragen (FAQ)

Wat betekent ‘instrumenttransformator’?
Een instrumenttransformator is een apparaat dat systeemhoeveelheden met hoog vermogen (stroom of spanning) schaalt naar gestandaardiseerde niveaus voor metingen en bescherming zonder het primaire circuit te belasten of te verstoren.

Waarin verschilt een stroomtransformator van een vermogenstransformator?
Een stroomtransformator richt zich op nauwkeurige schaling voor metingen en veiligheid, terwijl een vermogenstransformator zich richt op het overbrengen van vermogen tussen spanningsniveaus met minimaal verlies.

Waarom mag een CT nooit worden geopereerd met een open secundaire?
Als u een secundaire CT open laat staan, kan dit gevaarlijk hoge spanningen veroorzaken als de transformator de stroom probeert te behouden, waardoor het risico bestaat dat de isolatie kapot gaat en veiligheidsrisico's ontstaan.

Wat is de standaard secundaire stroomsterkte?
De standaard secundaire CT-uitgangen zijn doorgaans 1 A of 5 A om te voldoen aan de gebruikelijke instrument- en relaisingangsvereisten.

Kunnen stroomtransformatoren worden gebruikt voor DC-metingen?
Standaard CT's werken op magnetische AC-inductie en zijn niet geschikt voor DC; In plaats daarvan worden speciale sensoren (bijv. Hall-effect) gebruikt.
