BS fotovoltaïsche doostransformator

De elektriciteit die wordt opgewekt door fotovoltaïsche cellen is laagspanningsgelijkstroom. Nadat de BS Photovoltaic Box-Type Transformer is verzameld en omgezet in driefasige laagspanningswisselstroom, wordt deze door een speciaal fotovoltaïsch geprefabriceerd onderstation opgevoerd naar 10 kV, 20 kV of 35 kV en aangesloten op het elektriciteitsnet. Fotovoltaïsche geprefabriceerde onderstations hebben doorgaans meerdere inkomende laagspanningslijnen, met een afzonderlijke transformator aan de laagspanningszijde. De geprefabriceerde transformator is uitgerust met een intelligent besturingssysteem dat de bedrijfsstatus van elk onderdeel uploadt naar een centrale controlekamer voor gecentraliseerde monitoring.

Er worden speciale geprefabriceerde onderstations voor de opwekking van windenergie gebruikt om de uitgangsspanning van 690 V van windturbines om te zetten naar 10 kV of 35 kV voor aansluiting op het elektriciteitsnet. Meestal wordt de generatorset gebruikt in combinatie met het geprefabriceerde onderstation en is er slechts één binnenkomende laagspanningslijn.

BS fotovoltaïsche box-type transformator- en windenergie-specifieke geprefabriceerde onderstations maken doorgaans gebruik van een transformatorconstructie om de omvang en de voetafdruk te verkleinen, waardoor transport en installatie worden vergemakkelijkt. Vergeleken met geprefabriceerde step-up-substations zijn ze lichter en bieden ze, doordat er geen extra transformatorkoelsysteem nodig is, een hogere conversie-efficiëntie.

Bij gebruik van geprefabriceerde step-up-substations kunnen zowel olie-ondergedompelde als droge transformatoren intern worden geïnstalleerd.

Technische parameters

De installatiemodus van een speciaal box-type onderstation voor de opwekking van fotovoltaïsche energie en een speciaal box-type onderstation voor de opwekking van windenergie zal worden bepaald volgens de structurele vorm die is geselecteerd in het bibliotheekontwerp. Er zal een speciale installatiefundering worden opgezet en de noodzakelijke aardings- en bevestigingsmaatregelen zullen worden genomen. Raadpleeg de basisproductie- en installatiemethoden van geprefabriceerde box-substations en combinatietransformatoren.

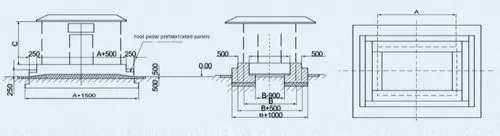

Installatiebasisdiagram

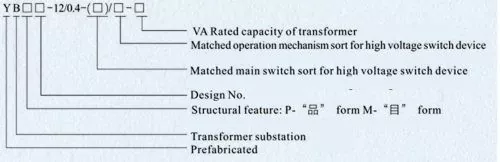

Model en betekenis

Producteigenschappen

1. BS Photovoltaic Box-Type Transformer shell maakt gebruik van geavanceerd technologisch ontwerp, heeft een verscheidenheid aan betrouwbare prestatiegaranties, duurzaam, warmte-isolatie, ventilatie, corrosieweerstand, stofpreventie, waterdicht, preventie van kleine dieren, mooi uiterlijk. Shell-materialen kunnen worden geselecteerd aluminiumlegering plaat, stalen plaat, composietplaat, roestvrijstalen plaat en niet-metalen materialen.

2. XGN15, HXGN17 of KNYN 28A kunnen worden geselecteerd als inkomende lijn, hoogspanningsmeting en uitgaande hoogspanningslijn voor hoogspanningsschakelapparatuur. De hoogspanningszijde kan worden gerangschikt in een verscheidenheid aan voedingsmodi, waaronder ringnetwerkvoeding, terminalvoeding, dubbele voeding, enz., en kan worden geïnstalleerd met hoogspanningsmeetelementen om aan de hoogspanningsmeetvereisten te voldoen. Het wordt aanbevolen om de hoofdschakelaar te gebruiken om een ​​belastingsschakelaar of een vacuümstroomonderbreker te gebruiken, een compacte en redelijke structuur te hebben en een goed anti-misbruikeffect te hebben.

3. GGD, GCS of MNS kunnen worden geselecteerd als laagspanningsschakelapparatuur, blindvermogencompensatie en uitgaande laagspanningslijn. De laagspanningszijde heeft een paneel-/kaststructuur, die kan voldoen aan de functies van stroomverdeling, verlichtingsstroomverdeling, blindvermogencompensatie, meting van elektrische energie, enz. De hoofdschakelaar is een gewone belastingsschakelaar of intelligente stroomonderbreker, die flexibel is te installeren en eenvoudig te bedienen.

4. De transformator kan een volledig afgedichte, in olie ondergedompelde transformator of een droge transformator zijn. Voor olie-ondergedompelde transformatoren worden de modellen S9, S11, S13 of SH15 aanbevolen, terwijl voor droge transformatoren de modellen SCB11, SCB12, SCB14 of SCBH15 worden aanbevolen. Kan vrij worden geconfigureerd volgens de werkelijke behoeften van klanten, de keuze is flexibeler.

5. De bovenklep van de doos heeft een dubbellaags structuurontwerp en de middelste laag is gevuld met schuimplastic, dus het warmte-isolerende effect is goed. De transformatorruimte is uitgerust met anticondensatie- en automatische temperatuurcontrole-bewakingsapparatuur, verwarmings- en koelapparatuur. Het stofdichte apparaat is aangebracht op de positie die overeenkomt met de sluiter buiten de deurplaat en de zijplaat.

Werkomgeving

1.  De hoogte mag niet groter zijn dan 1000 meter;

2. Omgevingstemperatuur: - 25 ° C ~ + 40 ° C;

3. Relatieve vochtigheid: de dagelijkse gemiddelde waarde mag niet groter zijn dan 95% en de maandelijkse gemiddelde waarde mag niet groter zijn dan 90%;

4. Installatieplaats: een plaats zonder vuur, explosiegevaar, geleidend stof, chemisch bijtend gas en hevige trillingen.

Indien bovenstaande voorwaarden worden overschreden, kan de gebruiker in onderhandeling treden met ons bedrijf.
