Amerikaans vooraf geïnstalleerd box-type substation

Dit Amerikaanse, vooraf geïnstalleerde box-type substation is ook uitgerust met een verscheidenheid aan veiligheidsvoorzieningen, waaronder een aardingssysteem, foutbeveiligingsapparatuur en overspanningsafleiders, waardoor het voedingssysteem te allen tijde veilig en betrouwbaar werkt. Bovendien legt het productontwerp de nadruk op installatie- en bedieningsgemak. De voorgemonteerde componenten omvatten transformatoren, stroomonderbrekers en schakelapparatuur, waardoor de installatiecyclus effectief wordt verkort en de arbeidskosten worden verlaagd. Het onderstation is ook uitgerust met een geavanceerd monitoringsysteem, waardoor operators het energiesysteem in realtime kunnen monitoren en beheren via een centrale controlekamer. Het geprefabriceerde modulaire onderstation in Amerikaanse stijl is een hoogwaardige oplossing voor industriële en commerciële toepassingen, die op een kosteneffectieve manier voldoet aan de behoeften op het gebied van veilige en betrouwbare stroomdistributie.

Technische parameters

● Zekering

De hoogspanningszijde van het Amerikaanse vooraf geïnstalleerde box-type substation maakt gebruik van back-upbeschermingszekering en plug-in-zekering in serie voor bescherming over het volledige bereik. De back-upbeschermingszekering is een in olie ondergedompelde hoogspanningsstroombeperkende zekering met een groot uitschakelvermogen. Plug-in-zekeringen starten alleen als er een fout in de transformator aanwezig is. De dubbel-inductiezekering kan dubbele bescherming bieden voor stroom en temperatuur. Als deze kapot is, kan de zekeringskern eenvoudig ter plaatse worden vervangen.

Structuur en bedieningsvolgorde

1. De indeling

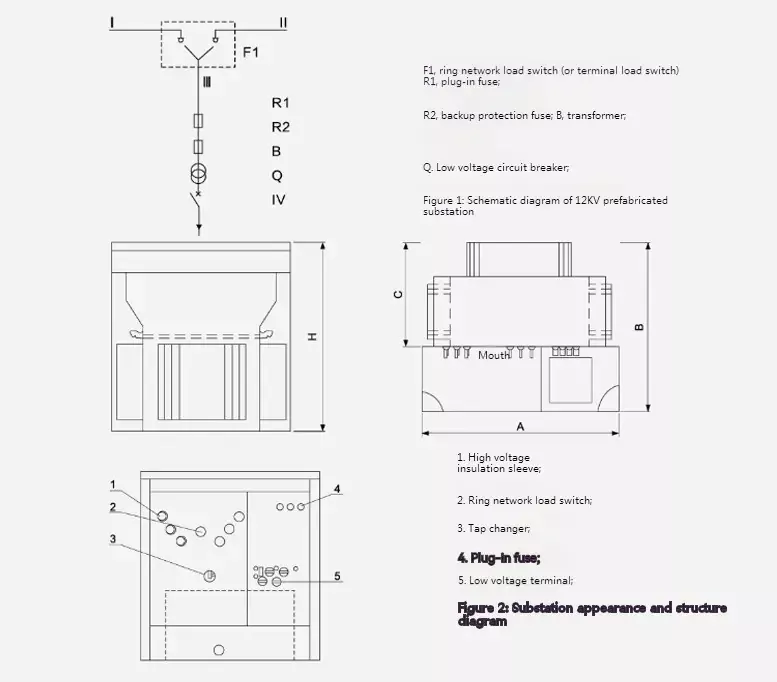

De vorm en structuur van het Amerikaanse vooraf geïnstalleerde box-type substation wordt hieronder weergegeven. De tank is verdeeld in de bovenste hogedruktank en de onderste transformatortank. Deze twee delen zijn alleen elektrisch verbonden en de olie circuleert niet. Onder hen zijn "I" en "I" -lijnen ringnetwerkfeeders, "ll" -tak is transformatortak en "V" is laagspanningsuitgang.

Het onderstation kan worden gebruikt voor het ringnetwerkvoedingssysteem en het terminalvoedingssysteem. De voeding van de lijn en de "l III" -tak wordt geschakeld door de belastingsschakelaar van het ringnetwerk. Tegelijkertijd is de hoogspanningszijde van de transformator uitgerust met een zekering aan het inkomende uiteinde, die het vertakkingscircuit kan beschermen en kortsluitfouten, overbelasting en te hoge temperaturen kan voorkomen. U kunt er ook voor kiezen om hoogspanningsdisplayapparatuur en bliksemafleiders te installeren. Het laagspanningsuiteinde van de transformator wordt uitgevoerd nadat het door de ampèremeter en de laagspanningsschakelaar.

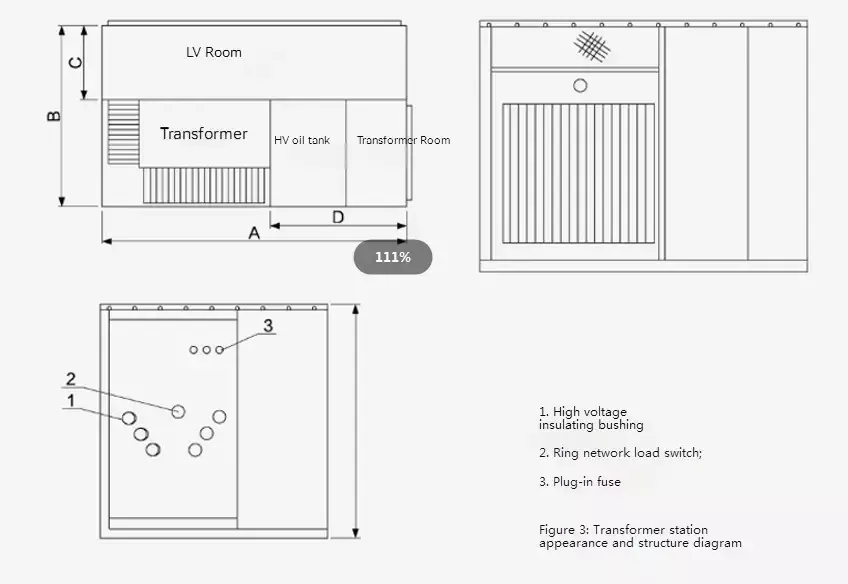

Afmetingen en gewicht

2. De transformator

Voor Amerikaanse vooraf geïnstalleerde box-type substations gebruiken we de nieuwe driefasige olie-ondergedompelde transformatoren uit de S9- en S11-serie met lage nullastverliezen, lage temperatuurstijging, laag geluidsniveau en lage hoogte. Zowel nullastverliezen als belastingverliezen zijn lager dan die van de originele S9-transformator.

De transformator heeft een volledig afgedichte structuur om luchtvervuiling en vocht effectief te isoleren. Aan de bovenkant van de olietank blijft een luchtkussen van 40-90 mm achter, dat samen met de gegolfde structuur van de olietankomhulling een rol speelt bij het koelen en verminderen van de interne druk.

Afmetingen en gewicht
