Geografisch box-type onderstation

Geografische box-type substations zorgen voor een revolutie in de stroomdistributie en bieden compacte, efficiënte en zeer betrouwbare oplossingen voor moderne elektrische systemen. Deze substations zijn ontworpen om te voldoen aan de groeiende eisen van verstedelijking, industriële ontwikkeling en gedistribueerde energieopwekking en combineren een strakke esthetiek naadloos met geavanceerde functionaliteit. Dit onderstation wordt op grote schaal ingezet in diverse toepassingen – van stedelijke netwerken tot duurzame energieprojecten – en biedt ongeëvenaarde veelzijdigheid. Deze gids gaat dieper in op de kerncomponenten, ontwerpprincipes en voordelen van gecontaineriseerde substations, zodat u hun cruciale rol bij het upgraden van de energie-infrastructuur volledig kunt begrijpen.

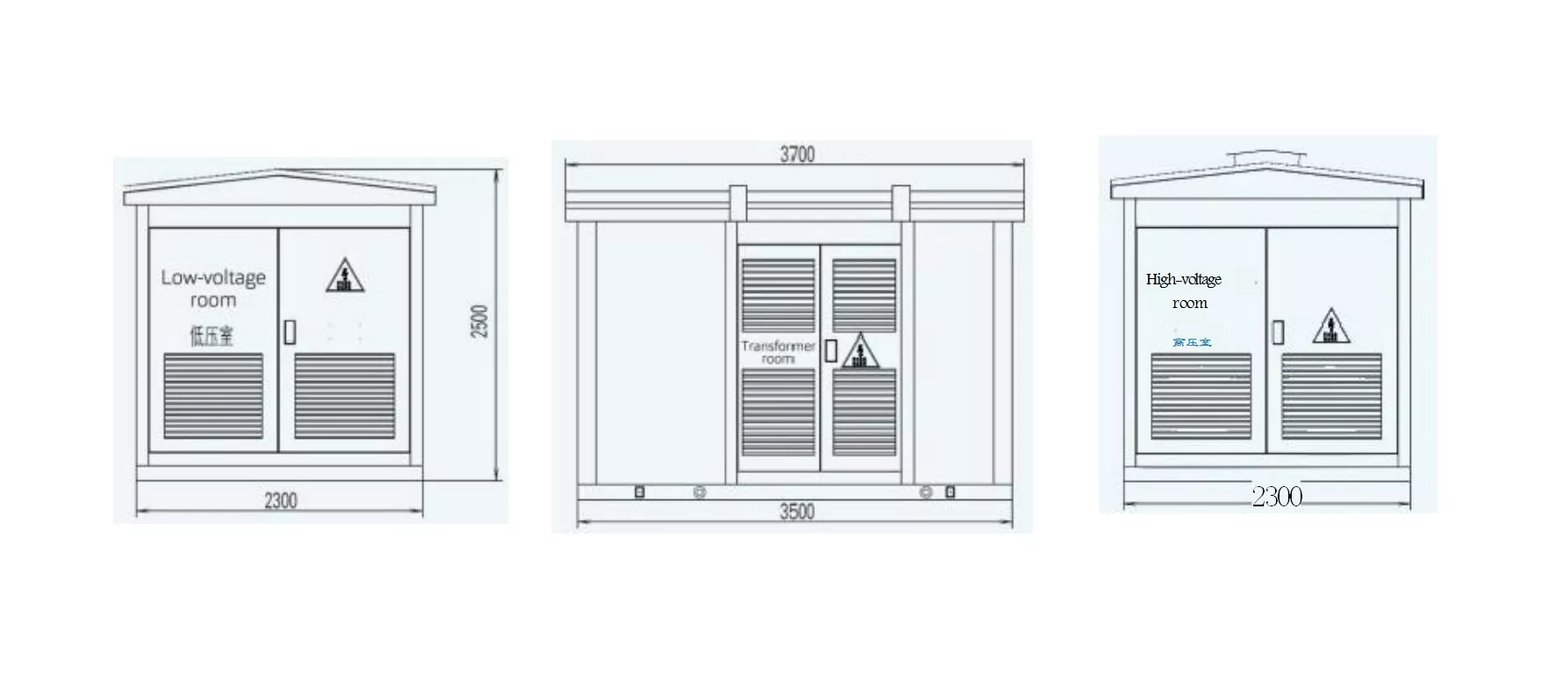

Tekening doosgrens: (neem als voorbeeld 630kVA)

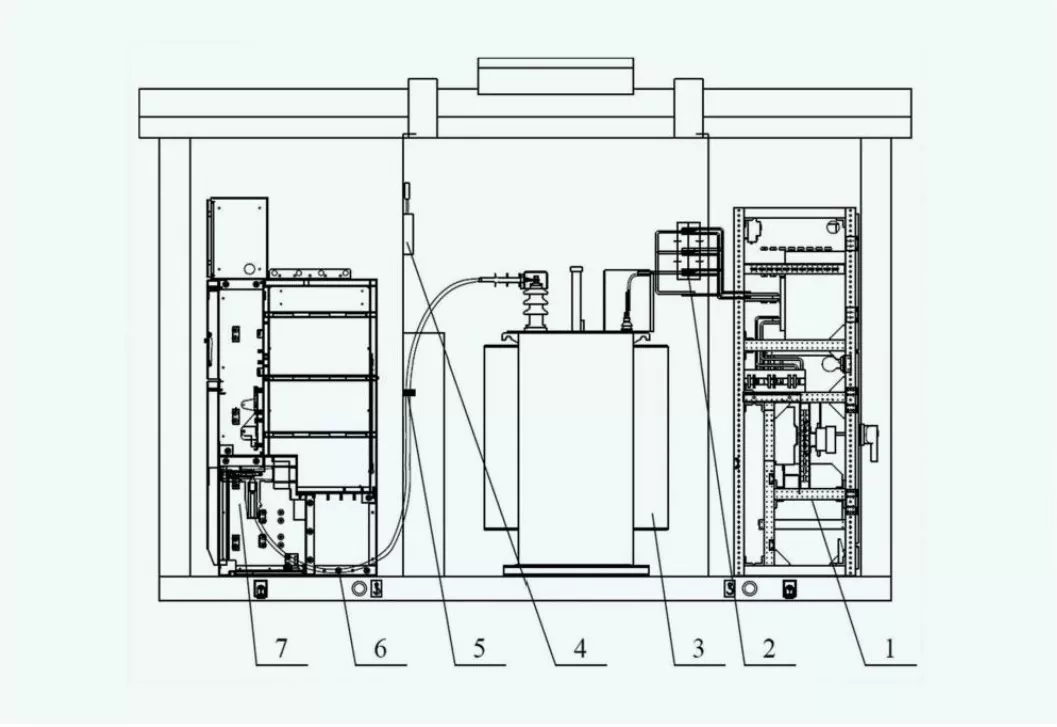

Belangrijkste componenten

●Hoogspanningsschakelapparatuur

Verantwoordelijk voor de invoer en ontkoppeling van hoogspanningsvoeding. Belangrijke technische parameters zijn onder meer de nominale spanning (12 kV, 24 kV of 36 kV) en het kortsluitvermogen (25 kA tot 40 kA).

●Transformator

Wordt gebruikt om de hoogspanning te verlagen naar een lagere bruikbare spanning. Parameters omvatten capaciteit (variërend van 50 kVA tot 2500 kVA), isolatieklasse en efficiëntie (meestal boven 98%).

● Laagspanningsschakelapparatuur

Verantwoordelijk voor het distribueren van stroom naar eindgebruikers en het bieden van circuitbeveiliging. Componenten omvatten stroomonderbrekers, zekeringen en meters. Nominale spanningen variëren van 0,4 kV tot 1 kV en nominale stromen tot 6300 A, afhankelijk van de toepassing.

● Behuizing

De behuizing van een box-type onderstation kan fysieke bescherming en omgevingsafdichting bieden. Onze producten zijn over het algemeen IP54- of IP65-beschermingsniveauontwerp, buiten- en ruwe omgevingen hebben een hoog aanpassingsvermogen.

● Hulpvoedingssysteem

Dit is voor het voeden van interne apparatuur (koelventilatoren, verwarmingen en verlichting). Parameters omvatten nominale spanning (220 V of 110 V AC/DC) en stroomcapaciteit.

● Koelsysteem

Zorg ervoor dat transformatoren en andere componenten binnen de thermische limieten werken. De koelmodus kan natuurlijke luchtkoeling (AN) of geforceerde luchtkoeling (AF) zijn. Beoordeel dit op basis van het laadvermogen en de omgeving.

● Beschermings- en controlesysteem

Het bevat relais, besturingseenheden en bewakingsapparatuur voor de veiligheid en stabiliteit van het systeem. Beveiligingsinstellingen vereisen stroom- en spanningsdrempels die van toepassing zijn op het hele systeem.

● Aardingssysteem

Biedt kritische veiligheid tegen elektrische schokken en zorgt voor dissipatie van foutstromen. Het aardingssysteem bestaat uit gegalvaniseerd staal of koperen tape, ontworpen voor lage weerstand, minder dan 1Ω in de meeste installaties.

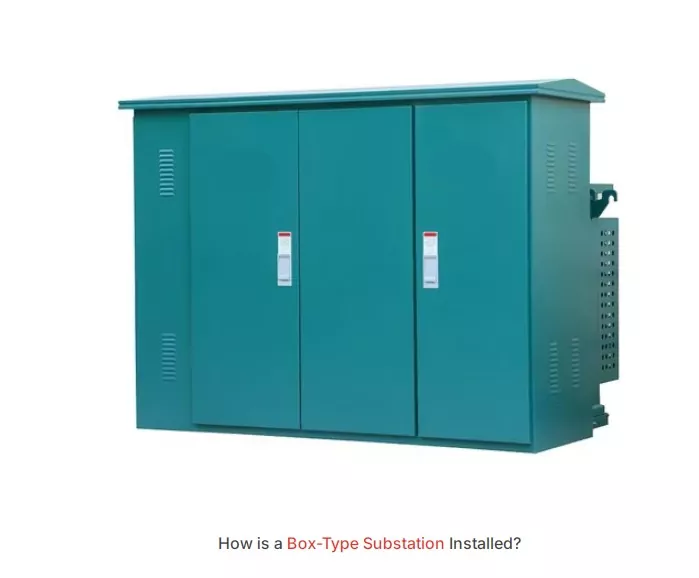

Installatie

Er zijn verschillende belangrijke stappen bij de installatie van het Geographic Box-Type Substation.

1. Locatieselectie en voorbereiding

De locatie moet vlak, stabiel en goed gedraineerd zijn. Maar ook om te voldoen aan de veiligheidseisen voor vrije ruimte en toegang, dient u een keuze te maken op basis van uw werkelijke situatie.

2. Funderingsconstructie

Bouw funderingen van gewapend beton om het gewicht van het onderstation te dragen en de structurele stabiliteit te garanderen.

3. Positionering en montage

De kist wordt met behulp van hijsapparatuur op de fundering geplaatst en met bouten of ankers tegen mechanische krachten beveiligd.

4. Elektrische aansluiting

Sluit de inkomende en uitgaande kabels aan op de hoog- en laagspanningsklemmen. Let erop dat de aarding correct is, dit is erg belangrijk voor de systeemveiligheid.

5. Testen en inbedrijfstelling

Volledige installatie Voer isolatieweerstandstests uit, kalibratie van beveiligingsrelais en functionele controles op alle componenten. Voordat u het onderstation inschakelt, is het een goed idee om uw lokale elektrische code opnieuw te bevestigen.
