Europees type buiten geprefabriceerd onderstation

Het Europese geprefabriceerde buitenstation heeft een drie-in-één geïntegreerd ontwerp dat hoogspanningsschakelapparatuur, transformatoren en laagspanningsschakelaars combineert voor een sterke volledigheid van het systeem; Uitgebreide hoog-/laagspanningsbeveiliging zorgt voor een veilige, betrouwbare werking en vereenvoudigd onderhoud; Het beschikt over een compacte voetafdruk, lagere investeringen, een korte productiecyclus en gemakkelijke mobiliteit; Flexibele bedradingsconfiguraties; Unieke structuur: dubbellaagse honingraatcomposietpaneelbehuizing zorgt voor robuuste isolatie, warmteafvoer, ventilatie, esthetische aantrekkingskracht en hoge IP-waarde. Behuizingsmaterialen omvatten roestvrij staal, titaniumlegering, aluminiumlegering, koudgewalst staal en kleurgecoat staal; Meerdere configuraties beschikbaar: algemeen gebruik, villastijl, compact, enz. Hoogspanningsringhoofdunits kunnen worden uitgerust met netwerkautomatiseringsterminals (FTU's) voor betrouwbare detectie van kortsluitingen en eenfasige aardfouten. Beschikt over “vier externe” mogelijkheden (afstandsbediening, meting op afstand, signalering op afstand, aanpassing op afstand), waardoor upgrades van de automatisering van distributienetwerken worden vergemakkelijkt.

Technische parameters

Opmerking: Items 5 en 6 zijn niet vereist als het transformatorvermogen minder dan 200 kVA bedraagt.

Gebruiksvoorwaarden

Gebruikers moeten de volgende informatie verstrekken als ze bestellen:

• Hoogte: W 1000m;

• Omgevingstemperatuur: ·25. (:~+40. (:;

• Relatieve vochtigheid: de dagelijkse gemiddelde waarde is niet meer dan 95%, en de maandelijkse gemiddelde waarde is niet meer dan 90%;

• Antitrillingsniveau: horizontale versnelling 0,4 m/s2, verticale versnelling 0,15 m/s2;

• Bevestig dat de installatielocatie niet zal lijden onder ernstige schokken, ernstige vervuiling en chemische corrosie, en dat er geen geleidend stof of explosiegevaar bestaat. Als de locatie niet voldoet aan de eisen van normale gebruiksomstandigheden, neem dan contact op met Ceho voor een oplossing.

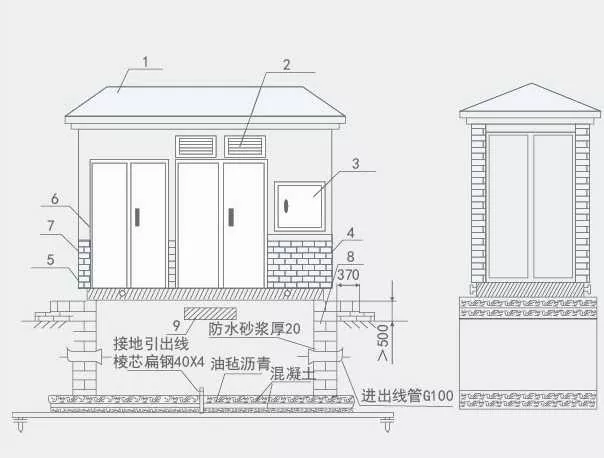

Maattekening installatie

1. Dak

2. Jaloezieën

3. Externe meetbox

4. Hijsring

5. Sleuf stijf chassis

6. Deur

7. Strip baksteen, imitatie bakstenen muuroppervlak

8. Betonnen fundering

9. Ventilatieopening graffundering

Moet dit weten bij het bestellen

Bij uw bestelling dient u de volgende gegevens door te geven:

·Model-, capaciteit-, hoeveelheid-, kleur- en maatvereisten, schaalmateriaal;

·Transformatormodel, prestaties, verbindingsmodus, tapbereik en impedantievereisten;

·Primair bedradingsschema aan de hoogspanningszijde, componentmodel, specificatie en vereisten;

·Transformatorolie (25 #, 45 #, olie met hoog ontstekingspunt);

·Configuratievereisten voor intelligente energiebeheernetwerken of vastgoedbeheernetwerken;

·Milieuvereisten voor gebruik.
