Wat is een onderstation van het boxtype?

Wat oaA Box-type onderstation?

A Box-type onderstationook wel bekend als een geprefabriceerdof compact onderstation, is een in de fabriek gemonteerde, gesloten eenheid die alle essentiële componenten van een traditioneel elektrisch onderstation integreert in één enkele, weerbestendige metalen behuizing. Het is ontworpen voor energietransformatie en -distributie van middenspanning (MV) naar laagspanning (LV).

Zie het als een ‘plug-and-play’-stroomdistributiestation dat grote, fysieke onderstationgebouwen vervangt.

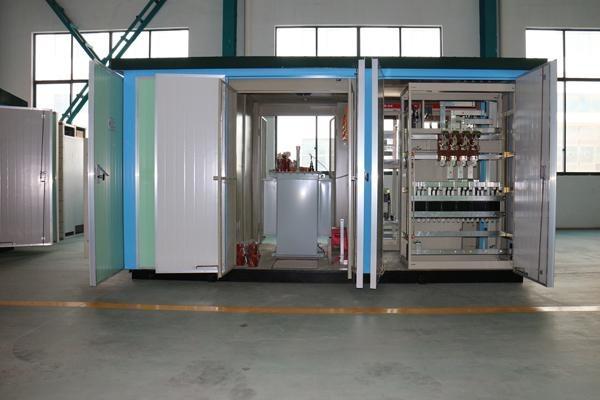

Onderdelen van eendoosvormig onderstation

A doosvormig onderstation is ontworpen met drie hoofdcompartimenten: hoogspanningsschakelaars, een transformator en laagspanningsdistributieapparatuur. Elk compartiment speelt een cruciale rol bij het garanderen van efficiënte stroomconversie en -distributie.

Hoogspanningsschakelapparatuur

Werkt doorgaans bij een nominale spanning van 10 kV of 35 kV.

Beschikt over in het binnenland vervaardigde of geïmporteerde ringhoofdeenheden en vacuümstroomonderbrekers.

Uitgerust met stroombegrenzende zekeringen om de veiligheid te vergroten.

Transformatoren

Verkrijgbaar in zowel olie-ondergedompelde als droge configuraties.

Geschikt voor transformatoren tot 1600 kVA.

Beschikt over een beschermende behuizing gemaakt van isolerende of metalen materialen.

Laagspanningsdistributieapparatuur

Inclusief stroomverdeelpanelen, verlichtingspanelen, meetpanelen en compensatiepanelen voor reactief vermogen.

Uitgerust met automatische temperatuur- en condensatiecontrolesystemen.

Helpt bij het bereiken van een efficiënte stroomtoevoer naar de gebruikerskant.

Kenmerken van onderstations van het containertype

(1) Geavanceerde technologie, veilig en betrouwbaar; (2) Hoge mate van automatisering; (3) Prefabricage in de fabriek; (4) Flexibele configuratieopties; (5) Kosteneffectief met snelle resultaten; (6) Compacte voetafdruk; (7) Esthetisch ontwerp dat goed past in de omgeving.

Classificatie van box-type substations

1) Modulair type. De hoog- en laagspanningsschakelaars en de transformator zijn ondergebracht in een metalen behuizing, met een operationeel gangpad gereserveerd voor de hoog- en laagspanningsdistributieapparatuur. Dit type onderstation van het containertype is relatief groot van formaat en wordt tegenwoordig zelden gebruikt.

(2) Type geïntegreerde unit. In plaats van gebruik te maken van bestaande complete sets apparatuur, worden hoog- en laagspanningsbesturings- en beveiligingsapparatuur direct in de behuizing geïnstalleerd om zo één geheel te vormen. Deze behuizingen zijn ontworpen voor onderhoudsvrij gebruik, hebben geen bedieningspad en zijn compact; ze zijn ook bekend als onderstations in Europese stijl of standaardtype.

(3) Geïntegreerd type. Dit ontwerp vereenvoudigt de hoogspanningsbesturings- en beveiligingsapparatuur door zowel de hoog- als laagspanningsdistributieapparatuur en het hoofdgedeelte van de transformator samen in de transformatorolietank te huisvesten, waardoor ze een enkele eenheid vormen. Het is zelfs nog compacter, met een volume dat vergelijkbaar is met dat van een in olie ondergedompelde transformator met dezelfde capaciteit – ongeveer een derde van de grootte van een doosvormig onderstation in Europese stijl. Het is ook bekend als een box-type onderstation in Amerikaanse stijl of een compact box-type onderstation.

Typen en modellen vandoosvormig onderstations

doosvormig onderstations zijn verkrijgbaar in verschillende modellen en configuraties om aan verschillende operationele behoeften te voldoen. Elk model is zorgvuldig ontworpen om specifieke voordelen te bieden en tegemoet te komen aan de unieke eisen van gebruikers.

Veel voorkomende modellen

Modellen voor hoogspanningsschakelapparatuur

Droge transformatorkastmodellen

Modellen voor laagspanningsschakelapparatuur

Mondiale standaardmodellen

Europese stijl: Groter van formaat met gecentraliseerde componenten.

Amerikaanse stijl: Biedt betere koelprestaties, maar is groter van formaat.

Geïntegreerd: Kleinere footprint, maar biedt voordelen die vergelijkbaar zijn met de Amerikaanse stijl.

Bedienings- en onderhoudsrichtlijnen

Effectieve exploitatie- en onderhoudsstrategieën zijn van cruciaal belang voor de levensduur en betrouwbaarheid vandoosvormig onderstationS. Regelmatige inspectie- en onderhoudsactiviteiten voorkomen onverwachte storingen en zorgen voor een ononderbroken stroomvoorziening.

Basis operationele vereisten

Installeer op een verhoogd platform om het binnendringen van water te voorkomen.

Zorg voor een betrouwbare verbinding met het aardingsnet om de veiligheid te garanderen.

Houd het gebied rond het onderstation schoon en vrij van vuil.

Regelmatige inspecties en onderhoud

Inspecteer regelmatig hoogspanningsapparatuur en transformatoren.

Voer isolatietests uit om een ​​veilige werking te garanderen.

Onderhoud het koelsysteem om oververhitting te voorkomen.

Uitdagingen en overwegingen

Terwijldoosvormig onderstations bieden tal van voordelen, maar er zijn ook uitdagingen die een zorgvuldige afweging vereisen. Deze uitdagingen bestrijken verschillende aspecten, waaronder de impact op het milieu en operationele beperkingen.

Milieu- en veiligheidsoverwegingen

Risico op oververhitting en de noodzaak van voldoende ventilatie.

Potentiële gevolgen voor het milieu als gevolg van onjuiste verwijdering van materialen.

Beveiligingsmaatregelen om ongeautoriseerde toegang te voorkomen.

Operationele beperkingen

Capaciteitsbeperkingen van bepaalde transformatormodellen.

De noodzaak van voortdurend onderhoud om operationele problemen te voorkomen.

Uitdagingen gerelateerd aan integratie met bestaande systemen.

Conclusie

Een box-type onderstation is een in de fabriek gemonteerde, gesloten metalen eenheid voor MV-LV-stroomtransformatie en -distributie, waarbij kerncomponenten (hoogspanningsschakelapparatuur, transformator, laagspanningsapparatuur) zijn geïntegreerd als een 'plug-and-play'-alternatief voor traditionele onderstations.

Het beschikt over geavanceerde technologie, flexibele configuratie, compact formaat en kosteneffectiviteit, met drie hoofdtypen (modulair, Europese stijl, Amerikaanse stijl) en verschillende modellen om aan verschillende behoeften te voldoen. Een goede werking en onderhoud zijn essentieel om uitdagingen zoals oververhitting en integratieproblemen aan te pakken.

CEHO Electric blinkt uit met zijn kernvoordeel van flexibel maatwerk en biedt op maat gemaakte oplossingen (spanning, capaciteit, toepassingsscenario's) voor alle standaardmodellen. Het maakt gebruik van hoogwaardige kerncomponenten en strikt gecontroleerde transformatoren voor stabiliteit, plus intelligente laagspanningsregeling. Met gestandaardiseerde prefabricage, gebruiksvriendelijk onderhoud en professionele after-sales service biedt het efficiënte, veilige en kosteneffectieve energieoplossingen.

Als u gerelateerde behoeften heeft, bezoek dan onze website voor meer informatie of raadpleeg rechtstreeks ons professionele team. Denk eraan, kiezenCEHO betekent kiezen voor betrouwbaarheid en innovatie!

Veelgestelde vragen over box-type substation (geprefabriceerd/compact substation).S

Basisinformatie

Vraag 1: Wat is een onderstation van het doostype?

A: Een onderstation van het kasttype, ook wel een geprefabriceerd of compact onderstation genoemd, is een in de fabriek gemonteerde, gesloten eenheid die alle essentiële componenten van een traditioneel elektrisch onderstation integreert in één enkele, weerbestendige metalen behuizing. Het wordt gebruikt voor de transformatie en distributie van middenspanning (MV) naar laagspanning (LV) en fungeert als een "plug-and-play" alternatief voor grote fysieke onderstationgebouwen.

Vraag 2: Wat zijn de belangrijkste componenten van een box-type onderstation?

A: Het bestaat uit drie hoofdcompartimenten, elk met een cruciale rol bij de energieconversie en -distributie:

Hoogspanningsschakelapparatuur: werkt gewoonlijk op 10 kV of 35 kV, uitgerust met ringhoofdeenheden, vacuümstroomonderbrekers en stroombegrenzende zekeringen.

Transformatoren: Verkrijgbaar in olie-ondergedompelde en droge configuraties, geschikt voor maximaal 1600 kVA, met een beschermende isolerende of metalen behuizing.

Laagspanningsdistributieapparatuur: Inclusief stroomverdeelpanelen, verlichtingspanelen, meetpanelen, reactieve stroomcompensatiepanelen en automatische temperatuur-/condensatieregelsystemen.

Functies

Vraag 3: Wat zijn de belangrijkste kenmerken van box-type onderstations?

A: De belangrijkste kenmerken zijn: (1) Geavanceerde technologie, veilig en betrouwbaar; (2) Hoge mate van automatisering; (3) Prefabricage in de fabriek; (4) Flexibele configuratieopties; (5) Kosteneffectief met snelle resultaten; (6) Compacte voetafdruk; (7) Esthetisch ontwerp dat opgaat in de omgeving.

Classificatie & Modellen

Vraag 4: Wat zijn de belangrijkste classificaties van box-type onderstations?

A: Er zijn drie hoofdtypen:

Modulair type: hoog- en laagspanningsschakelaars en transformator bevinden zich in een metalen behuizing met een operationeel gangpad; relatief groot en wordt nu zelden gebruikt.

Geïntegreerd unittype: Hoog- en laagspanningsbesturings-/beveiligingsapparaten worden rechtstreeks in de behuizing geïnstalleerd (geen operationeel gangpad), onderhoudsvrij, compact; ook wel Europese stijl of standaardtype genoemd.

Geïntegreerd type: hoog- en laagspanningsdistributieapparatuur en het hoofdgedeelte van de transformator zijn ondergebracht in de transformatorolietank, compacter (ongeveer 1/3 van de Europese stijl); ook wel American-style of compact-type genoemd.

Vraag 5: Welke modellen box-type onderstations zijn beschikbaar?

A: Er zijn verschillende modellen om aan verschillende behoeften te voldoen, waaronder: hoogspanningsschakelapparatuurmodellen, droge transformatorkastmodellen, laagspanningsschakelapparatuurmodellen, mondiale standaardmodellen (Europese stijl: groter met gecentraliseerde componenten; Amerikaanse stijl: betere koeling maar groter; Geïntegreerd: kleinere voetafdruk met voordelen in Amerikaanse stijl).

Bediening en onderhoud

Vraag 6: Wat zijn de operationele basisvereisten voor box-type onderstations?

A: De basisvereisten zijn: (1) Installeer op een verhoogd platform om het binnendringen van water te voorkomen; (2) Zorg voor een betrouwbare verbinding met het aardingsnet voor de veiligheid; (3) Houd het gebied rond het onderstation schoon en vrij van vuil.

Vraag 7: Welke regelmatige inspecties en onderhoud zijn nodig voor box-type onderstations?

A: Regelmatig onderhoud omvat: (1) Inspecteren van hoogspanningsapparatuur en transformatoren; (2) Het uitvoeren van isolatietests om een ​​veilige werking te garanderen; (3) Onderhoud van het koelsysteem om oververhitting te voorkomen.

Uitdagingen en overwegingen

Vraag 8: Welke milieu- en veiligheidsoverwegingen moeten in acht worden genomen bij box-type onderstations?

A: De belangrijkste overwegingen zijn: (1) Risico op oververhitting, waardoor adequate ventilatie vereist is; (2) Potentiële gevolgen voor het milieu als gevolg van onjuiste verwijdering van materiaal; (3) Beveiligingsmaatregelen om ongeoorloofde toegang te voorkomen.

Vraag 9: Welke operationele beperkingen hebben box-type onderstations?

A: De belangrijkste beperkingen zijn: (1) Capaciteitsbeperkingen van bepaalde transformatormodellen; (2) Noodzaak van doorlopend onderhoud om operationele problemen te voorkomen; (3) Uitdagingen bij de integratie met bestaande systemen.
