Wat is de technische analyse van box-type substations in Europa, de Verenigde Staten en China?

Vanuit het perspectief van elektrotechnici vertegenwoordigen Europese, Amerikaanse en Chinese (Chinese) gecontaineriseerde onderstations drie verschillende technische benaderingen, gebaseerd op verschillende netwerkstandaarden, geografische omgevingen en markteisen. De kernverschillen liggen in vier belangrijke dimensies: structurele integratie, beveiligingsconfiguraties, thermisch beheerontwerp en standaardisatiesystemen. Deze verschillen geven aanleiding tot verschillende toepassingsscenario's en evolutionaire trajecten.

Onderstations in Amerikaanse stijl geven prioriteit aan compactheid en kosteneffectiviteit om wijdverbreide implementatie mogelijk te maken; Europese onderstations leggen daarentegen de nadruk op geavanceerde milieuprestaties en esthetisch aantrekkelijke geïntegreerde ontwerpen; terwijl Chinese substations vaak pragmatische hybride oplossingen gebruiken die de verschillen tussen de twee in termen van integratie, kosten en ontwerp in evenwicht brengen. Deze verschillen hebben een diepgaande invloed op de schaal, de structurele samenstelling, het interne ontwerp, de configuratie van de belangrijkste apparatuur, de veiligheidsvoorzieningen, de installatie- en onderhoudsmethoden en uiteindelijk de geschiktheid van de onderstations voor specifieke toepassingen.

Het volgende biedt een diepgaande analyse vanuit drie perspectieven: technische details, toepassingsscenario's en toekomstige trends.

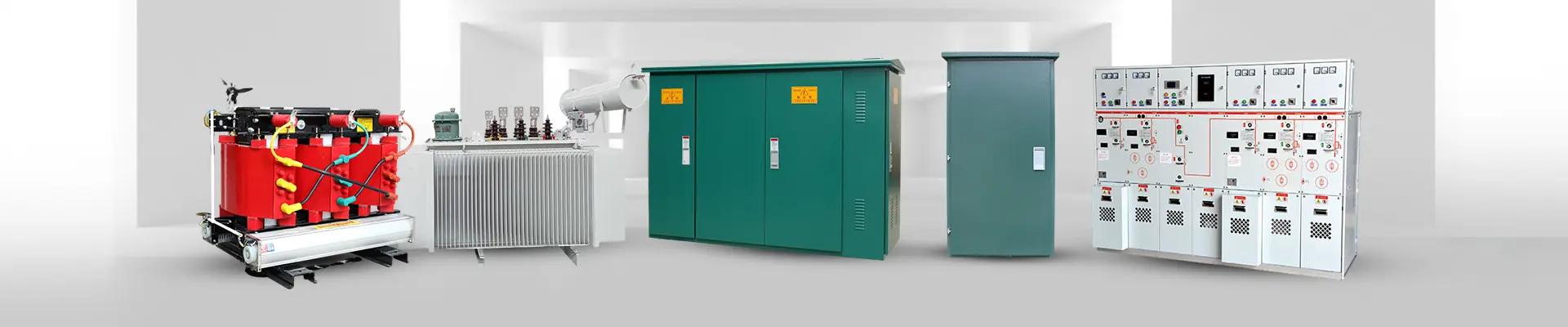

I. Diepgaande vergelijking van de belangrijkste technische details voor drie belangrijke typenBoxtype onderstations

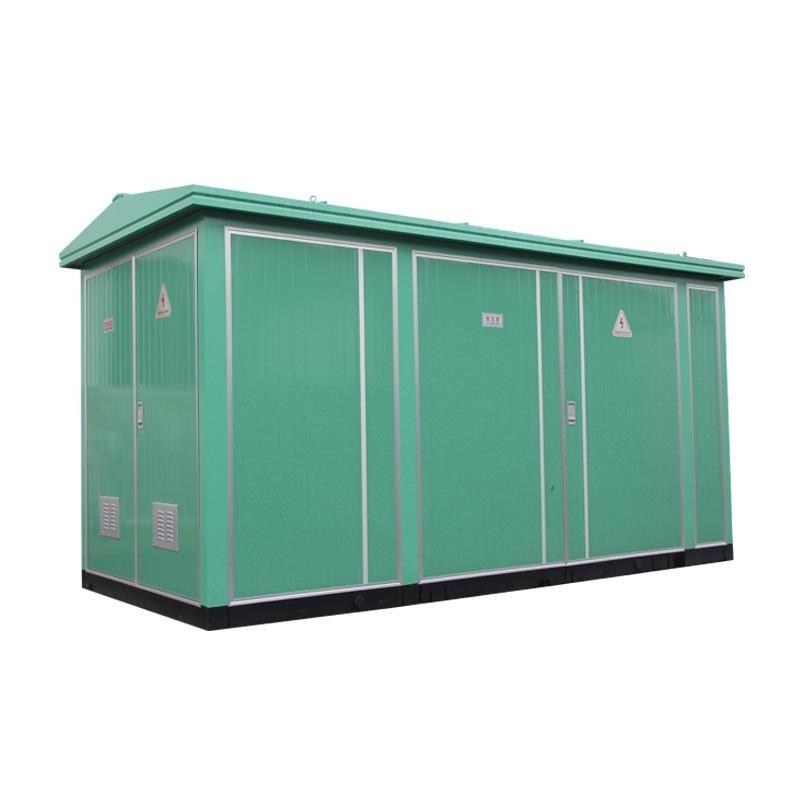

1. EuropeesBoxtype onderstations (Europese stijlBoxtype onderstations, EU/IEC-normen)

Kerndefinitie: Deze onderstations voldoen aan de IEC 62271-202- en IEC 61330-normen en beschikken over een onafhankelijke modulaire structuur met drie compartimenten en vertegenwoordigen de wereldwijd dominante vorm van “Boxtype onderstations.”

(1) Structuur en lay-out

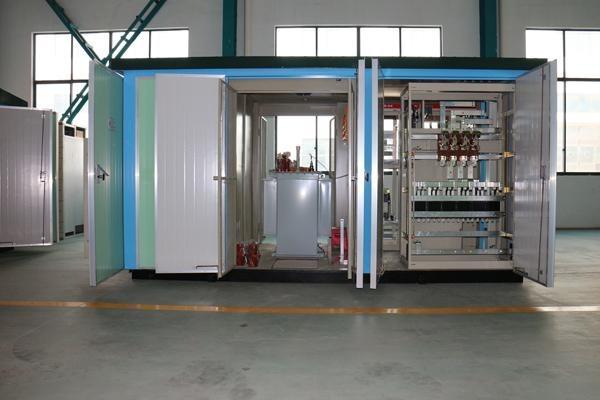

· Drie volledig onafhankelijke compartimenten: het hoogspanningscompartiment, het transformatorcompartiment en het laagspanningscompartiment zijn volledig gescheiden door metalen scheidingswanden en vormen een “目" of "品vormindeling.

· Behuizing en bescherming: dubbellaagse staalplaten met een polyurethaan isolatielaag; beschermingsgraad IP54–IP55; sterke stofdichte, waterdichte en anticondensatiemogelijkheden.

· Funderingsvereisten: Vereist een standaard kabelgoot, een onafhankelijke fundering en een gereserveerde doorgang voor onderhoudstoegang (≥800 mm).

(2) Configuratie van kerncomponenten

· Hoogspanningszijde: de standaardconfiguratie omvat SF6-ringhoofdunits of luchtgeïsoleerde schakelapparatuur, geïntegreerd met lastscheidingsschakelaars, scheidingsschakelaars, aardingsschakelaars en overspanningsafleiders, met vijf-preventie-vergrendelingen.

· Transformator: voornamelijk droge transformatoren uit de SCB-serie (gegoten epoxyhars), met capaciteiten variërend van 50 kVA tot 2500 kVA; geforceerde luchtkoeling (temperatuurregeling + axiale ventilatoren).

· Laagspanningszijde: uitrijdbare schakelapparatuur, inclusief frame-stroomonderbrekers, slimme condensatorcompensatie, slimme meters en overspanningsbeveiligingsmodules, die uitzonderlijke schaalbaarheid bieden.

· Beveiligingssysteem: De hoogspanningszijde biedt optionele “belastingsschakelaar + zekering” of stroomonderbrekerbeveiliging (bescherming tegen overstroom, onmiddellijk, overbelasting en aardfout); de laagspanningszijde beschikt over uitgebreide distributiebescherming.

(3) Belangrijkste technische kenmerken

· Veiligheid: onafhankelijke compartimenten met sterke isolatiecapaciteit voor vlambogen (interne vlamboogbestendigheid van 20 kA/0,5 s).

· Onderhoudsgemak: Elke unit kan onafhankelijk worden uitgeschakeld voor onderhoud; Onderhoud aan de laagspanningszijde kan worden uitgevoerd zonder stroomonderbreking.

· Verliezen en energie-efficiëntie: Droge transformatoren zijn brandbestendig, lekvrij en geluidsarm, maar hun nullastverliezen zijn iets hoger dan die van met olie gevulde transformatoren.

· Grootte: Grootste in volume voor dezelfde capaciteit, ongeveer 1,5 tot 3 keer zoveel als die van Amerikaanse units.

2. Amerikaanse stijlBoxtype onderstation (Amerikaanse stijlBoxtype onderstation, IEEE/ANSI-standaarden)

Kerndefinitie: Voldoet aan de IEEE C57.12.25- en ANSI C84.1-normen; beschikt over een sterk geïntegreerde, gemeenschappelijke behuizingsstructuur, ook bekend als een ‘gecombineerde transformator (ZGS)’.

(1) Structuur en lay-out

· Geïntegreerde gemeenschappelijke tank: geen apart hoogspanningscompartiment; de hoogspanningslastschakelaar, zekeringen, kraanwisselaar en transformatorkern zijn allemaal ondergedompeld in dezelfde olietank.

· Olievrij ontwerp: Beschikt over een volledig afgedichte “olie + luchtspleet”-structuur, waarbij de tank en de radiator direct zichtbaar zijn voor warmteafvoer.

· Behuizing en bescherming: Enkellaagse stalen plaat, beschermingsgraad IP34D–IP44, met de nadruk op bescherming tegen stof en vaste vreemde voorwerpen.

· Funderingsvereisten: eenvoudige platformfundering; geen kabelgoot nodig; directe kabelinsteekverbindingen.

(2) Configuratie van kerncomponenten

· Hoogspanningszijde: elleboogkabelstekker + insteekzekering + lastschakelaar; volledig geïsoleerd, volledig afgeschermd en aanraakveilig, tot het uiterste vereenvoudigd.

· Transformator: Volledig afgedichte olie-ondergedompelde transformator, capaciteit 315 kVA–1.600 kVA; transformatorolie dient zowel als isolatie- als koelmedium.

· Laagspanningszijde: compacte stroomonderbrekerkast met gegoten behuizing en vereenvoudigde beveiligingsconfiguratie (overbelasting, kortsluiting, onderspanning).

· Beveiligingssysteem: Hoogspanningszekeringen beschermen tegen interne transformatorfouten; laagspanningsstroomonderbrekers met gegoten behuizing beschermen de lijn; geen relaisbeveiligingsapparaten.

(3) Belangrijkste technische kenmerken

· Compactheid: minimaal volume, met een voetafdruk van 1/4 tot 1/3 van die van eenheden in Europese stijl, en 15% tot 20% lagere kosten.

·Installeerbaarheid: “Plug-and-play”; de installatietijd bedraagt ​​slechts een derde van die van eenheden in Europese stijl.

· Warmteafvoer: koeling in de open lucht; hoge overbelastingscapaciteit (laat 2x overbelasting gedurende 2 uur toe).

Beperkingen: Onderhoud vereist een volledige stroomstoring; Hoogspanningscomponenten zijn ondergedompeld in olie, waardoor reparaties na storingen complex zijn en gevoelig voor lekkage.

3. ChineesBoxtype onderstations (Chinese stijl / Huashi-stijlBoxtype onderstations, GB-standaard)

Kerndefinitie: Door Europese modulariteit te combineren met Amerikaanse compactheid, voldoen deze substations aan GB/T 17467-2020 (hoogspanning/laagspanningBoxtype onderstations) en beschikken over een gelokaliseerde, aangepaste structuur met drie compartimenten.

(1) Structuur en lay-out

· Drie onafhankelijke maar toch compacte compartimenten: de hoogspannings-, transformator- en laagspanningscompartimenten zijn gescheiden, maar hebben kleinere afmetingen (die tussen de Europese en Amerikaanse normen liggen).

· Geoptimaliseerde lay-out: voornamelijk “目”vormige longitudinale lay-out met één rij (voldoet aan de IEEE-vereisten voor elektromagnetische compatibiliteit), aangepast aan de Chinese installatienormen voor elektriciteitsnetwerken.

· Behuizing en bescherming: dubbellaagse staalplaat, IP44–IP54, verbeterde corrosieweerstand, seismische weerstand (ontworpen voor seismische intensiteit IX) en hoge temperatuurbestendigheid (-25°C tot +40°C).

(2) Configuratie van kerncomponenten (verbeterde lokalisatie)

· Hoogspanningszijde: de standaardconfiguratie omvat in eigen land geproduceerde luchtgeïsoleerde/SF6-ringhoofdeenheden, compatibel met zowel Europese stroomonderbrekeroplossingen als Amerikaanse elleboogstekkeroplossingen.

· Transformatoren: Keuze uit droge of olie-ondergedompelde modellen (SCB14/S15, energie-efficiëntieklasse 1); verbeterde kortsluitvastheid (10 kV/25 kA/3 s, hoger dan de IEC-norm van 20 kA/2 s).

· Laagspanningszijde: geïntegreerde slimme stroomdistributie, automatische blindvermogencompensatie, harmonische mitigatie en bewaking op afstand, afgestemd op de automatiseringsvereisten van het Chinese distributienetwerk.

· Beveiligingssysteem: dubbele redundante beveiliging, met hoogspanningszekeringen + stroomonderbrekers als back-upbeveiliging; uitgerust met niet-elektrische beveiligingsfuncties zoals oververhitting, gas en drukontlasting.

(3) Belangrijkste technische kenmerken

· Aanpassingsvermogen: volledig compatibel met de Chinese 10kV/20kV-distributienetwerken, kortsluitniveaus en aardingsconfiguraties.

· Kosteneffectiviteit: Lagere kosten dan Europese ontwerpen, hogere betrouwbaarheid dan Amerikaanse ontwerpen.

· Intelligentie: standaard IoT-monitoring (telemetrie, telecontrole en afstandsbediening), ondersteunt het IEC 61850-protocol.

Technische parameters Vergelijking van drie grote box-type substations

II. Nauwkeurige afstemming van toepassingsscenario's (selectiecriteria voor elektrotechnici)

1. Toepassingsscenario's voor Europese stijlBoxtype onderstations

Kernselectiecriteria: Hoge betrouwbaarheid, hoge veiligheid, sterke schaalbaarheid en ecologische duurzaamheid als prioriteit

· Stadscentra / monumentale gebouwen: commerciële complexen, superhoge gebouwen, CBD's (brandveiligheid, laag geluidsniveau, landschapsintegratie).

· Industriële/zeer betrouwbare belastingen: datacentra, precisieproductie, spoorwegvervoer, ziekenhuizen (ononderbroken stroomvoorziening, onderhoud zonder stroomuitval).

· Integratie van het hernieuwbare energienet: windenergie/PV-opvoerstations (harmonische mitigatie, compensatie van reactief vermogen, intelligente monitoring).

· Milieugevoelige gebieden: scholen, woonwijken, schilderachtige plekjes (geen olielekkage, droge isolatie).

2. Toepassingsscenario's voor de VSBoxtype onderstations

Kernselectiecriteria: lage kosten, snelle implementatie, extreem beperkte ruimte

· Noord-Amerikaans elektriciteitsnet: lokale distributienetwerken in de VS en Canada (conformiteit met standaarden).

· Renovatie van oudere woonwijken: eindpunten van stedelijke netwerken met beperkte ruimte en korte bouwcycli.

· Tijdelijke/noodstroomvoorziening: bouwplaatsen, beurzen, rampenbestrijding (plug-and-play, verplaatsbaar).

· Landelijke/voorstedelijke netwerken: gebieden met een lage belastingsdichtheid, grote aanbodradii en beperkte O&M-mogelijkheden.

3. Toepassingsscenario's voor ChineesBoxtype onderstations

Kernselectiecriteria: Compatibiliteit met het Chinese elektriciteitsnet, hoge kosteneffectiviteit en intelligente O&M

· Stedelijke en landelijke distributienetwerken in China: nieuwe woongemeenschappen, industrieparken en gemeentelijke openbare voorzieningen (10 kV-standaard, afstemming op kortsluitniveau).

· Upgrades voor distributienetwerkautomatisering: volledige dekking van "drie afstandsbedieningen" (meting op afstand, signalering op afstand, bediening op afstand), smart grid-knooppunten.

· “Nieuwe Infrastructuur”: 5G-basisstations, clusters van laadstations, energieopslagcentrales (geïntegreerde bron-net-belasting-opslaginterfaces).

· Export/Belt and Road: aangepast voor markten in Zuidoost-Azië, het Midden-Oosten, Afrika en andere regio's met gemengde IEC- en GB-standaarden.

III. Toekomstige ontwikkelingstrends (evolutionaire richtingen van de drie grote technologiepaden)

1. Mondiale gemeenschappelijke trends (upgrades gedeeld door alle drie de trajecten)

(1) Koolstofarm en hoge energie-efficiëntie

· Verplichte upgrades van de energie-efficiëntie: Vanaf 2026 zullen Tier 1-normen voor energie-efficiëntie verplicht zijn op de grote mondiale markten (waardoor de nullastverliezen met 40%) worden verminderd.

· Milieuvriendelijke isolatievervangers: Geen gebruik van SF6 (vervangen door droge lucht, N₂ en milieuvriendelijke gassen); minerale olie vervangen door natuurlijke ester plantaardige olie.

· Wijdverbreide toepassing van amorfe legeringen: verliezen bij nullast 70%–80% lager dan bij traditionele materialen; De penetratiegraad in het staatsnet zal in 2030 50% bereiken.

(2) Hoge intelligentie (AIoT)

·Edge Computing + Digital Twins: realtime statusbewaking, foutvoorspelling (nauwkeurigheid >95%), diagnose op afstand en automatische generatie van O&M-rapporten.

·Volledige IEC 61850-conformiteit: plug-and-play-functionaliteit, verbeterde interoperabiliteit en naadloze integratie met smart grid dispatch-systemen.

· 5G + IoT: afstandsbediening, boogdetectie, waarschuwingen over te hoge temperatuur, analyse van energieverbruik; onbemande bediening wordt standaard.

(3) Integratie en prefabricage

· “Integratie met meerdere compartimenten”: geprefabriceerde modules waarin onderstations, energieopslag, PV en laadstations zijn geïntegreerd, waardoor de voetafdruk met nog eens 30% wordt verminderd.

·Modulair bouwsteenontwerp: gestandaardiseerde modules, voormontage in de fabriek en geen bedrading ter plaatse verminderen de installatietijd tot binnen één dag.

2. Gedifferentieerde evolutie van drie belangrijke productlijnen

(1) Europese schakelapparatuur: ultieme veiligheid + groene koolstofneutraliteit

·Verbeterde interne boogbescherming (booguitdoving ≤0,1s), explosiebestendigheid en brandwerendheid.

· De gehele serie is olievrij, volledig droog en gemaakt van recycleerbare materialen, in overeenstemming met de EU-regelgeving inzake koolstofneutraliteit.

· Richt zich op 40,5 kV-hoogspanningstoepassingen met hoge capaciteit en slimme microgrid-hoofdstationscenario's.

(2) VS.DoostypeOnderstations: minimalistische integratie + lage kosten

· Verdere miniaturisatie en gewichtsvermindering, op maat gemaakt voor Noord-Amerikaanse gedistribueerde PV-systemen en energieopslagsystemen voor woningen.

· Maakt gebruik van IoT voor vereenvoudigde monitoring, waarbij de nadruk ligt op een goedkoop O&M-model op basis van ‘failure-to-replace’.

· Richt zich op losjes gestructureerde distributienetwerkmarkten in Noord-Amerika, Latijns-Amerika en Australië.

(3) Chinees Doostype Substations: universeel aanpassingsvermogen + slimme integratie

· Dubbele standaardcompatibiliteit (IEC+GB), met verbeterd aanpassingsvermogen aan extreme omgevingen (extreme kou, hoge luchtvochtigheid, grote hoogte).

· Geïntegreerde opwekking, net, belasting en opslag: diepe integratie van omvormers voor energieopslag (PCS) en energiebeheersystemen (EMS).

· AI-aangedreven voorspellend onderhoud: Dankzij binnenlandse algoritmen is de MTBF verhoogd tot meer dan 100.000 uur.

· Toonaangevend met dubbele doorbraken in de mondiale mid-tot-low-end markt

IV. Samenvatting: Fundamentele verschillen in technische benaderingen

· Europees: veiligheid staat voorop, modulair en zeer betrouwbaar, wat neerkomt op een technische benadering op het gebied van precisie-engineering.

· Amerikaans: Kostengerichte, geïntegreerde en snelle implementatie, die een “economiegerichte” technische benadering vertegenwoordigt.

· Chinese aanpak: Aanpassingsvermogen eerst, lokalisatie en intelligentie, die de “gebalanceerde” technische benadering vertegenwoordigen.

In de komende drie tot vijf jaar zullen deze drie benaderingen uit elkaar voortkomen en zullen hun grenzen vervagen: de Europese benadering zal compacter worden, de Amerikaanse benadering intelligenter en de Chinese benadering meer geïnternationaliseerd, en uiteindelijk convergeren naar een verenigd technisch paradigma van ‘intelligentie, lage koolstofuitstoot, integratie en standaardisatie’.

Veelgestelde vragen voor Europese, Amerikaanse en Chinese box-type substations

1. Wat zijn de belangrijkste standaardsystemen voor de drie typen box-substations?

· Europees: IEC 62271, IEC 61330

· Amerikaans: IEEE C57.12.25, ANSI

· Chinees: GB/T 17467-2020

2. Wat zijn de belangrijkste structurele verschillen?

· Europees: Drie volledig onafhankelijke compartimenten, modulair ontwerp

· Amerikaans: Geïntegreerde gemeenschappelijke tank, hoogspannings- en transformator gedeelde olietank

· Chinees: Drie onafhankelijke compartimenten, compacte en geoptimaliseerde lay-out

3. Welk type transformator wordt in elk type gebruikt?

· Europees: voornamelijk droge transformator

· Amerikaans: Alleen in olie ondergedompelde transformator

· Chinees: Droog type of ondergedompeld in olie optioneel

4. Welke heeft het kleinste volume en de kleinste footprint?

Amerikaans box-substation, slechts ongeveer 1/3 van het Europese type.

5. Welke heeft de sterkste kortsluitvastheid?

Chinees box-substation, tot 25kA/3s verbeterd niveau.

6. Kan onderhoud worden uitgevoerd zonder volledige stroomuitval?

· Europees en Chinees: Ja, compartimenteel onafhankelijk onderhoud

· Amerikaans: Nee, algehele stroomonderbreking vereist

7. Welk type heeft de laagste kosten?

Amerikaans box-substation, 15% -20% lager dan het Europese type.

8. Wat zijn de typische toepassingsscenario's?

· Europees: Stedelijke kerngebieden, datacentra, hoogveilige industriële locaties

· Amerikaans: smalle ruimte, snelle constructie, landelijke en tijdelijke stroomvoorziening

· Chinees: Stedelijke en landelijke distributienetwerken, nieuwe infrastructuur, slimme netwerken

9. Wat is de toekomstige ontwikkelingstrend?

Algemeen: Hoge efficiëntie, intelligentie, SF6-vrij, integratie

· Europees: Extreme veiligheid, nul koolstof, droge volledige serie

· Amerikaans: Miniaturisatie, goedkope vervangingsmodus

· Chinees: IEC+GB-compatibiliteit, integratie van bron-grid-load-storage

10. Welke is het meest geschikt voor Chinese elektriciteitsnetprojecten?

Chinees box-substation, best passend 10kV/20kV-distributienetwerk, bescherming en intelligente vereisten.
