Box Type Sustations: iteratieve upgrades en diverse toepassingen om aan de behoeften te voldoen

Box Type Sustations: iteratieve upgrades en diverse toepassingen om aan de behoeften te voldoen

Als belangrijk onderdeel van de krachtoverbrenging worden Box Type Sustations op grote schaal gebruikt in verschillende scenario's, zoals woongemeenschappen, industriële en mijnbouwbedrijven en openbare gebouwen vanwege hun voordelen op het gebied van integratie, miniaturisatie en mobiliteit. Van de volwassen en stabiele Box Type Sustations in Europese stijl tot de efficiënte en handige Box Type Sustations in Amerikaanse stijl, en vervolgens tot de innovatieve aanpassingen van in eigen land geproduceerde Box Type Sustations, de geprefabriceerde substationindustrie van mijn land heeft meerdere iteraties ondergaan en geleidelijk een productsysteem gevormd dat zich aanpast aan verschillende behoeften. Tegelijkertijd wordt het ook geconfronteerd met urgente kwesties zoals brandpreventie en capaciteitsuitbreiding.

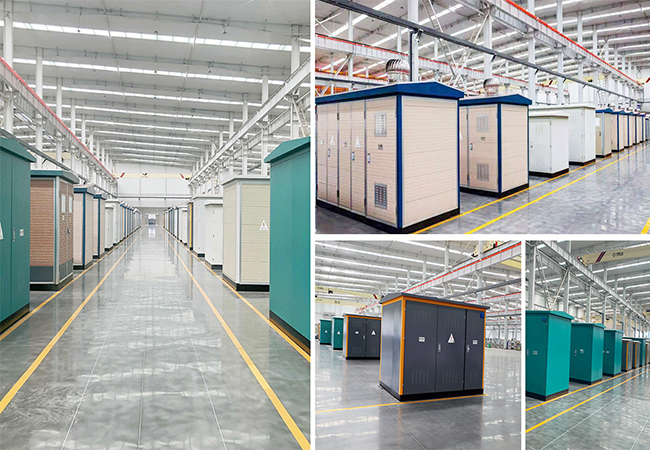

Europese stijl Box Type Sustations: complete structuur, aanpasbaar aan basisvoeding in meerdere scenario's

Box Type Sustations in Europese stijl worden gekenmerkt door hun reguliere structuur en uitgebreide functies. Hun behuizing bestaat uit drie delen: een basis, een buitenschaal en een bovenklep. Materialen omvatten kanaalstaal, stalen platen en gekleurde stalen platen, die strikt voldoen aan de "vijf-proof" normen voor zonwering, regenbescherming, stofbescherming, roestpreventie en het voorkomen dat kleine dieren binnendringen. Om de hoge zomertemperaturen het hoofd te kunnen bieden, wordt de bovenkant van de behuizing doorgaans gevuld met isolatiemateriaal zoals steenwolplaten en polystyreenschuim. Tegelijkertijd zorgen een geoptimaliseerd ventilatieontwerp en een groter warmteafvoergebied voor een evenwichtige isolatie en warmteafvoervereisten, waardoor de productiekosten worden verlaagd.

Intern zijn Box Type Sustations in Europese stijl voorzien van onafhankelijke hoogspanningsdistributieapparatuur, een transformatorruimte en een laagspanningsruimte. De hoogspanningsdistributieapparatuur is verkrijgbaar in terminal- en ringnetwerktypes, met flexibele opties voor bovengrondse of ondergrondse kabelverbindingen. Het is uitgerust met SF6-gasboogblus- of vacuümboogblusschakelaars en kan worden geconfigureerd met hoogspanningsmeetkasten, afhankelijk van de behoeften van de gebruiker. De transformatorruimte is uitgerust met een automatisch temperatuurcontrolesysteem, waarbij voorrang wordt gegeven aan goedkopere olie-ondergedompelde transformatoren, met capaciteiten variërend van 100-1250KVA. De laagspanningsruimte is ontworpen met aparte stroom- en verlichtingstoevoermodi of pure verlichtingsvoedingsmodi, afhankelijk van of het om industriële of residentiële ruimtes gaat, en het aantal uitgangslijnen kan indien nodig worden aangepast.

Boxtype-sustations in Amerikaanse stijl: hoge efficiëntie en gemak, maar lokalisatie moet worden verbeterd.

Box Type Sustations in Amerikaanse stijl kwamen in de jaren negentig op de Chinese markt en werden gekenmerkt door hun compacte formaat en hoge overbelastingscapaciteit. Ze maken 2 uur 2x overbelasting en 7 uur 1,6x overbelasting mogelijk, en maken gebruik van elleboogconnectoren voor eenvoudige hoogspanningskabelaansluiting en live aansluiten/loskoppelen. Intern maken ze gebruik van dubbele zekeringbescherming en FR3-isolatieolie met een hoog vlampunt, waarbij hoogspanningsbelastingsschakelaars, zekeringen en andere componenten met de transformatorkern en wikkelingen in één enkele tank worden geïntegreerd, waardoor het structurele ontwerp wordt vereenvoudigd.

Box Type Sustations in Amerikaanse stijl hebben echter verschillende tekortkomingen bij gelokaliseerde toepassingen. Geïmporteerde producten zijn niet aangepast aan de eisen van mijn land op het gebied van hoogspanningsmetingen, hun capaciteitsniveaus komen niet overeen met de binnenlandse normen en er ontbreekt lokale onderhoudsdiensten. In eigen land vervaardigde imitaties hebben over het algemeen te lijden onder een ontoereikende anticorrosiebehandeling van de behuizing, blootliggende tanks die vatbaar zijn voor externe schade, en een gebrek aan bescherming tegen olietemperatuur, waardoor regelmatige inspectie, onderhoud en vervanging van isolatieolie nodig zijn, waardoor de bedrijfskosten stijgen.

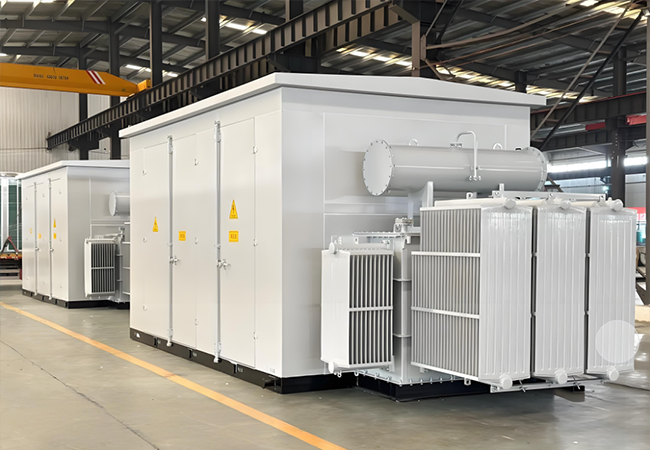

In eigen land geproduceerde box-type sustations: integratie van innovatie, balans tussen veiligheid en aanpassingsvermogen

Door de tekortkomingen van geïmporteerde Box Type Sustations in Amerikaanse stijl aan te pakken, hebben in eigen land geproduceerde substations innovatieve upgrades bereikt terwijl ze de voordelen van Europese en Amerikaanse ontwerpen hebben geabsorbeerd, waardoor een productsysteem is ontstaan ​​dat beter is afgestemd op de nationale omstandigheden van China. In eigen land geproduceerde substations zijn uitgerust met aardingsschakelaars en overspanningsafleiders, waardoor de persoonlijke veiligheid van onderhoudspersoneel wordt gewaarborgd door middel van mechanische vergrendeling; ze hanteren een beschermingsontwerp met enkele zekering, waarbij het doorslaan van een fasezekering ervoor zorgt dat de lastschakelaar uitschakelt, wat de operationele veiligheid verbetert.

Structureel gezien hebben in eigen land geproduceerde onderstations een onafhankelijk kastontwerp, met afzonderlijke transformator-, hoogspanningsschakelaar- en laagspanningsschakelaarcompartimenten. De transformator kan eenvoudig worden uitgetrokken of opgetild voor gemakkelijk onderhoud en capaciteitsuitbreiding; de behuizing ondergaat een speciale anticorrosiebehandeling, die meer dan 20 jaar bescherming biedt, en het uiterlijk kan in kleur worden aangepast aan de gebruiksomgeving. Bovendien kunnen in eigen land geproduceerde substations flexibel worden geconfigureerd met meet- en compensatiefuncties, met behulp van volledig afgedichte S9-transformatoren met laag verlies, en sommige producten hebben geëxperimenteerd met het gebruik van kernen van amorfe legeringen om het energieverbruik verder te verminderen. Onder hen integreert het ZGS(B)9 "geprefabriceerde onderstation in Amerikaanse stijl" de voordelen van Europese en Amerikaanse producten, met een compact formaat en betrouwbare werking, en wordt het veel gebruikt op verschillende belangrijke locaties.

Ondersteunende technologische upgrades: Op microcomputers gebaseerde geïntegreerde beveiligingsapparatuur versterkt de veiligheidsverdediging

Met de intelligente ontwikkeling van Box Type Sustations zijn op microcomputers gebaseerde geïntegreerde beveiligingsapparaten kernondersteunende apparatuur geworden. Dit apparaat integreert beveiligings-, bewakings-, controle- en communicatiefuncties en heeft meer dan twintig ingebouwde standaardbeveiligingsprogramma's. Het kan de spannings-, stroom-, analoge en schakelhoeveelheden van primaire apparatuur uitgebreid verzamelen, en zich aanpassen aan de verschillende beveiligingsbehoeften van 10KV en andere gebruikersprojecten. De ultradunne behuizing en het ontwerp van de aluminium behuizing zijn bijzonder geschikt voor kleine kasten zoals Box Type Sustations en ringhoofdunits. Afhankelijk van de vereisten kan een RS485-communicatie-interface worden geselecteerd om het intelligente beheerniveau van de apparatuur verder te verbeteren.

Kansen en uitdagingen bestaan ​​naast elkaar; Veelbelovende toekomst voor de geprefabriceerde onderstationindustrie

Momenteel zijn Box Type Sustations de belangrijkste richting geworden voor de transformatie van het elektriciteitsnet op het platteland en de bouw van verschillende onderstations, en hun toepassing wordt steeds wijdverspreider in stedelijke, landelijke, industriële en mijnbouwscenario's. De industrie wordt echter nog steeds geconfronteerd met drie grote uitdagingen: ten eerste zijn de brandgevaren prominent aanwezig; het volledig afgedichte ontwerp is niet bevorderlijk voor brandbestrijding, en het toevoegen van een automatisch brandblussysteem zal de productiekosten verhogen. Ten tweede is expansie moeilijk; vanwege omvang- en kostenbeperkingen is de uitbreidingsmarge van uitgaande lijnbaaien klein. Ten derde is onvoldoende onderhoudsruimte niet bevorderlijk voor onderhoud van apparatuur en noodreparaties. Vooruitkijkend zullen Box Type Sustations, met voortdurende technologische vooruitgang, doorbraken bereiken op gebieden zoals een geoptimaliseerd brandbeveiligingsontwerp, verbeterde capaciteitsuitbreiding en verbeterde onderhoudsomstandigheden. Tegelijkertijd zullen ze zich aanpassen aan diverse toepassingsscenario's door trends in de richting van intelligente en energie-efficiënte systemen te integreren. Als cruciaal onderdeel van het energiesysteem zullen Box Type Sustations helpen het operationele niveau van het elektriciteitsnet van mijn land te verhogen, waardoor een betrouwbaardere energiezekerheid voor de economische en sociale ontwikkeling ontstaat.

CEHO Box Type Substation-promotie

Chenghe Electric Power Technology Group Co., Ltd., als een belangrijke onderneming in de Chinese geprefabriceerde onderstationindustrie, zet zich in voor de integratie van geavanceerde technologieën in binnen- en buitenland om hoogwaardige, efficiënte en veilige onderstations te creëren die zich aanpassen aan diverse toepassingsscenario's. Gebaseerd op de iteratieve upgrade-ervaring van onderstations in Europese, Amerikaanse en in eigen land geproduceerde box-type substations, hebben we geoptimaliseerd en geïnnoveerd om een volledig assortiment producten te lanceren dat de Europese stijl, ZGS (B) 9-type Amerikaanse stijl en op maat gemaakte binnenlandse box-type onderstations omvat, waardoor de pijnpunten in de industrie, zoals ontoereikende lokalisatie-aanpassing, onvoldoende veiligheidsbescherming en hoge onderhoudskosten, perfect worden opgelost. Onze box-type onderstations houden zich strikt aan de "vijf-proof" normen, gebruiken hoogwaardige anti-corrosiematerialen en speciale oppervlaktebehandelingstechnologie, die een levensduur van meer dan 20 jaar garandeert; de interne structuur is wetenschappelijk ontworpen, met een onafhankelijke hoogspanningsschakelkamer, transformatorkamer en laagspanningsschakelkamer, uitgerust met een automatisch temperatuurregelsysteem en op microcomputers gebaseerde geïntegreerde beveiligingsapparatuur, die niet alleen intelligente monitoring en veilige werking realiseert, maar ook vereenvoudigt onderhoud en capaciteitsuitbreiding. We configureren op flexibele wijze olie-ondergedompelde transformatoren (of droge transformatoren volgens de behoeften van de gebruiker), SF6-gas- of vacuümboogdovende schakelaars en hoogspanningsmeetkasten, en kunnen het aantal uitgangslijnen en de uiterlijkkleuren aanpassen aan de individuele behoeften van woongemeenschappen, industriële en mijnbouwbedrijven, openbare gebouwen en andere scenario's. Chenghe Electric Power houdt zich altijd aan het concept van "kwaliteit eerst, klantgericht", en biedt one-stop-services, van productontwerp, productie en productie tot after-sales onderhoud, en begeleidt de stabiele en efficiënte werking van uw energiesysteem.

Als u geïnteresseerd bent in box-type onderstations, kunt u altijd contact met ons opnemen. WhatsAPP:+8613395770101 E-mail:yuki@ningboziyao.com
