Complete laagspanningsset

1.Basisdefinitie

Complete laagspanningsapparatuur is een complete set elektrische apparaten die worden gebruikt voor stroomdistributie, controle en bescherming in scenario's waarin de wisselspanning ≤ 1000 V en de gelijkspanning ≤ 1500 V is. Het omvat voornamelijk complete laagspanningsschakelapparatuur, laagspanningsschakelkasten, laagspanningsverdeelkasten en andere categorieën. Als de kernapparatuur voor laagspanningstransmissie in energiesystemen, wordt het veel gebruikt in fabrieken, gebouwen, nieuwe energie en andere gebieden.

Het ontwerp, de productie en de werking van dergelijke apparatuur moeten strikt voldoen aan de GB/T 7251-reeks van nationale normen en moeten voldoen aan de China Compulsory Product Certification (CCC). Momenteel wordt de complete laagspanningsapparatuur geüpgraded in de richting van intelligentie en digitalisering. De internationale standaardAanvullende vereisten voor intelligente complete setapparatuur(IEC TS 63290), geleid en geformuleerd door China, is officieel vrijgegeven en biedt een internationale basis voor industriële ontwikkeling. De nieuwe generatie intelligente apparatuur is over het algemeen uitgerust met digitale gateways en draadloze sensoren, die realtime monitoring van de bedrijfsstatus, voorspellend onderhoud van fouten en bediening op afstand kunnen realiseren. ABB MNS® 3.0 digitale laagspanningsschakelapparatuur en de complete laagspanningsschakelaar voor huishoudelijk gebruik van klasse 1E voor Hualong One zijn bijvoorbeeld typische vertegenwoordigers in de branche.

2. Samenstelling van de uitrusting

De kernfuncties van complete laagspanningsapparatuur zijn: het ontvangen en redelijk distribueren van door transformatoren overgedragen stroom; het beschermen van circuits tegen overbelasting en kortsluitfouten; het realiseren van schakelbesturing en bedrijfsmonitoring van interne schakelapparatuur.

Vanuit het perspectief van categorie-indeling omvat het laagspanningsschakelkasten, verdeelborden, schakelkasten, schakelkasten en andere apparatuur. Afhankelijk van de functies kan het worden onderverdeeld in PCC-kasten van het distributietype (Power Control Center) en MCC-kasten van het motortype (Motor Control Center). Veel voorkomende kasttypen in laagspanningsstroomdistributiesystemen zijn onder meer inkomende kasten, condensatorcompensatiekasten, koppelkasten, uitgaande kasten enzovoort. De reguliere uitrijdbare schakelkasten zoals MNS, GCS en GCK op de markt zijn geassembleerd met standaardmodules, geschikt voor voedings- en distributiesystemen met een nominale spanning ≤ 690V en een nominale stroom binnen 6300A.

Vanuit het perspectief van de elektrische structuur is de apparatuur verdeeld in een hoofdcircuit (primair circuit) en een hulpcircuit (secundair circuit). Het hoofdcircuit is verantwoordelijk voor de krachtoverdracht en de kerncomponenten ervan omvatten stroomonderbrekers, zekeringen, contactors, thermische relais, stroomtransformatoren, enz. Het hulpcircuit is verantwoordelijk voor de besturing en signaaloverdracht, en de kerncomponenten ervan omvatten meters, bedieningsknoppen, relais, bewakings- en besturingseenheden, enz.

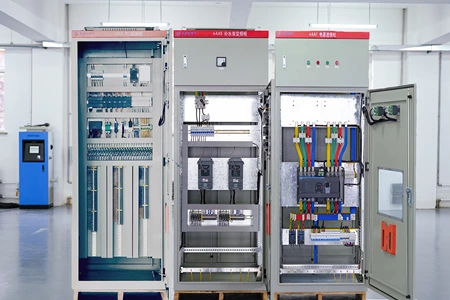

Vanuit het perspectief van de fysieke structuur omvat een standaardkast een kastlichaam voor ondersteuning en bescherming, hoofdrails en aftakrails voor krachtoverbrenging en railkamers, een installatieruimte voor elektrische apparatuur en componenten, en een kabelaansluitkamer voor het installeren en aansluiten van voedingskabels. Voor volledig uitrijdbare laagspanningsschakelapparatuur zijn de componenten geïnstalleerd in uittrekbare ladeblokken.

3. Werkingsprincipe

A.Basisproces De kerntaken van complete laagspanningsschakelapparatuur zijn: het ontvangen van stroom van transformatoren, het distribueren naar elk voedingscircuit via rails, en het leveren van stroom aan stroomafwaartse apparatuur; het beschermen van circuits tegen overbelasting en kortsluitfouten; het nauwkeurig regelen van het schakelen en bewaken van interne schakelapparatuur.

B.Dual Power Automatic TransferDe twee inkomende stroomonderbrekers en de busaankoppelaar-stroomonderbreker zijn elektrisch/mechanisch onderling vergrendeld. Wanneer één circuit uitvalt, wordt de back-upstroomvoorziening automatisch ingeschakeld om de betrouwbaarheid van de stroomvoorziening te verbeteren.

C.Intelligente werkmodus Veldbus + PLC/SCADA-systeem realiseert bediening op afstand, gegevensverzameling, statusbewaking, intelligente diagnose en voorspellend onderhoud.

4. Belangrijkste soorten en producten

4.1 Uitrijdbare schakelkasten

A.Vertegenwoordiger: MNS, GCS, GCK

B.Normen: CEI 60439-1, GB/T 7251

C.Toepassing: 50Hz, ≤690V, ≤6300A voeding- en distributiesystemen

4.2 Vast gescheiden schakelapparatuur

A.Vertegenwoordiger: GCD

B.Samenstelling: Power Center (PC) kast + Motor Control Center (MCC) kast

4.3 Intelligente digitale complete setapparatuur

A.Standaardconfiguratie: Gateway, sensoren, draadloze temperatuurmeting, communicatiemodules

B.Mogelijkheden: bewaking op afstand, vroegtijdige waarschuwing, beheer van bediening en onderhoud

5. Technische parameters en normen

5.1 Technische kernparameters

· Wisselstroom: ≤ 1000 V, frequentie ≤ 1000 Hz

· Gelijkstroom: ≤ 1500V

· Industrieel algemeen gebruik: ≤ 690V, maximale stroom 6300A

5.2 Nationale normen

· GB/T 7251.1-2023: Algemene regels voor laagspanningsschakel- en verdeelinrichtingen

· GB/T 7251.2-2023: Vermogensschakel- en verdeelinrichtingen (vervangt de oude versie GB/T 7251.12-2013)

· GB/T 7251.3: Bijzondere eisen voor verdeelborden

· GB/T 7251.4: Bijzondere eisen voor samenstellingen voor bouwplaatsen

· GB/T 15576: Complete set laagspanningscompensatieapparatuur voor reactief vermogen

5.3 Internationale normen

· IEC TS 63290: Aanvullende vereisten voor intelligente complete setapparatuur (geleid en geformuleerd door China)

5.4 Certificering en toezicht

· Verplicht: CCC-certificering (gebaseerd op GB/T 7251.2-2023)

· Vrijwillig: CQC 3177-2025 Energiebesparende certificering Technische specificatie

· Bemonsteringsinspectie-items: markering, componentconfiguratie, interne circuits en verbindingen, externe geleiderterminals, bedrading, operationele prestaties en functies, diëlektrische eigenschappen, bescherming tegen elektrische schokken en integriteit van beveiligingscircuits, speling en kruipafstand, enz.

6. Toepassingsgebieden

A.Traditionele industrie en energie: energiecentrales, onderstations, industriële en mijnbouwbedrijven, aardolie, chemische industrie, metallurgie, gebruikt voor stroomvoorziening- en distributiesystemen zoals stroomdistributie, motorbesturing en conversie en controle van verlichtingsvermogen.

B.Gemeentelijk en bouw: gemeentelijke bouw, gebouwen, winkelcentra, grote ondernemingen, ziekenhuizen, scholen, commerciële complexen en andere plaatsen met stroomdistributiesystemen.

C.Opkomende en kritieke infrastructuur: Vooral geschikt voor kritische energietoepassingsscenario's met hoge eisen aan de betrouwbaarheid en intelligentie van de stroomvoorziening, zoals datacenters, nieuwe energie en spoortransit.

D.Kerndoelen: stroomdistributie, conversie, controle en blindvermogencompensatie om een ​​stabiele en veilige stroomvoorziening te garanderen.

7. Vereisten voor veilige bediening

7.1 Belangrijke punten van operationele inspectie

· Duidelijke en correcte labels en nummers van elektrische componenten op het stroomverdeelpaneel en het paneel; stevige fixatie, nauwkeurige positie en flexibele bediening van alle bedieningshendels, knoppen en toetsen op het paneel, consistent met de werkelijke omstandigheden ter plaatse.

· Correcte indicatie van sluit-/uitschakelsignaallichten en andere signalen op het stroomverdeelbord.

· Stevige contacten van scheiders, stroomonderbrekers, zekeringen, transformatoren etc., geen oververhitting of verkleuring.

· Geen schade of veroudering van de isolatie van secundaire circuitdraden.

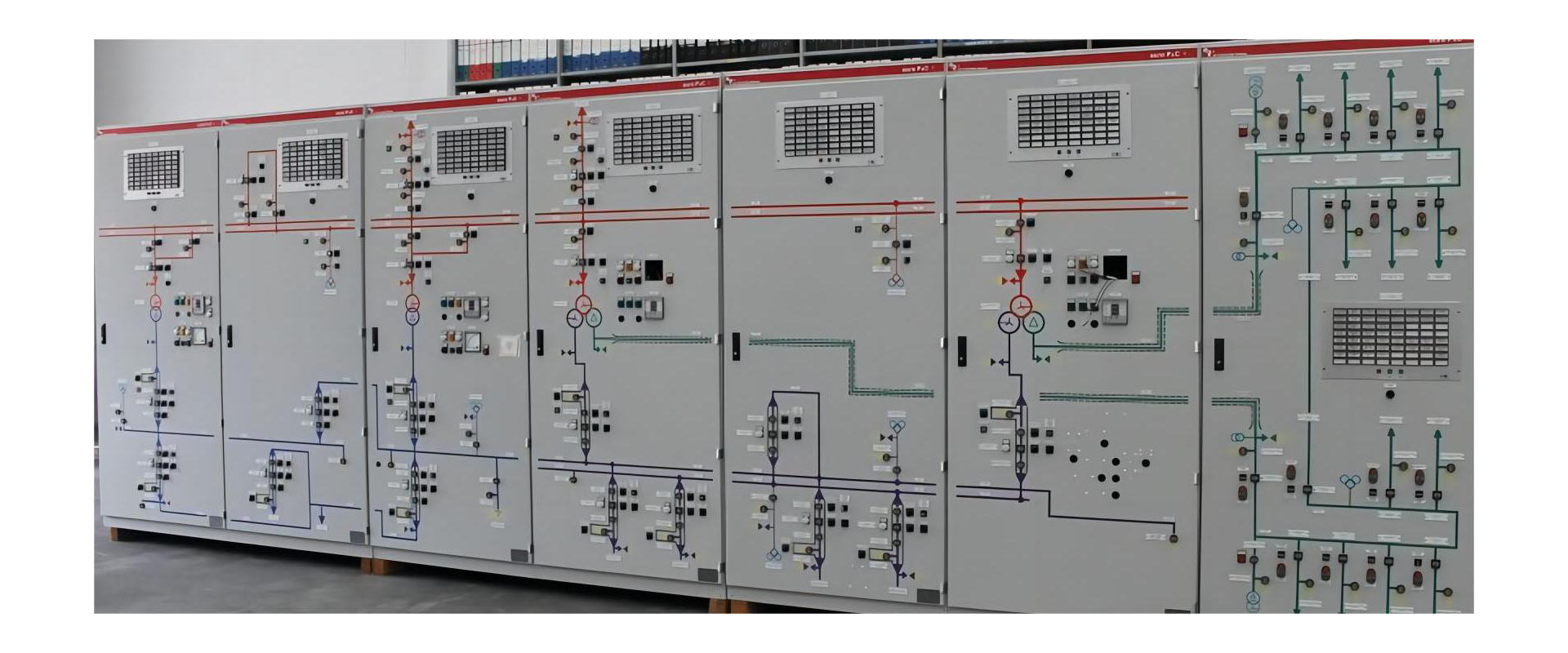

· Wanneer er een nabootsingsbord op het stroomverdeelpaneel aanwezig is, komt het nabootsingsbord overeen met de bedrijfsstatus van de elektrische apparatuur ter plaatse.

· Stevige meters of glazen deksels, nauwkeurige meteraanduidingen.

· Goede verlichtingslampen in de stroomverdeelruimte, heldere en uniforme verlichting, geen verblinding bij het observeren van meters.

· Problemen die tijdens de inspectie worden aangetroffen, tijdig afhandelen en gegevens bijhouden.

7.2 Veiligheidsspecificaties voor werken onder spanning onder spanning

· Werken onder spanning moet gebeuren onder toezicht van een speciaal persoon, gebruik gereedschap met geïsoleerde handgrepen, ga op droge isolatiematerialen staan, draag geïsoleerde handschoenen, veiligheidshelmen en werkkleding met lange mouwen. Het is ten strengste verboden vijlen, metalen linialen, borstels en stofdoeken met metalen voorwerpen te gebruiken.

· Wanneer u werkt aan laagspanningsleidingen die op dezelfde paal zijn geplaatst als de hoog- en laagspanningsleidingen, controleer dan eerst de afstand tot hoogspanningsleidingen en neem maatregelen om onbedoeld contact met hoogspanningsleidingen te voorkomen.

· Voordat laagspanningsvoerende geleiders worden geïsoleerd, mogen werknemers deze niet overschrijden.

· Zorg bij werkzaamheden aan onder spanning staande laagspanningsstroomdistributieapparaten voor een goede isolatie of een overeenkomstige veilige afstand tussen het menselijk lichaam en de aarde, het menselijk lichaam en het omringende geaarde metaal, het menselijk lichaam en andere geleiders. Er moeten isolatiemaatregelen worden genomen om fase-naar-fase-kortsluiting en eenfasige aarding te voorkomen.

· Maak onderscheid tussen fase- en neutrale draden voordat u in palen klimt en kies een goede werkpositie.

· Wanneer u draden loskoppelt, koppel dan eerst de fasedraden los en daarna de neutrale draden; de volgorde is omgekeerd bij het aansluiten van draden.

· Vanwege de kleine fase-tot-fase-afstand van laagspanning moet ervoor worden gezorgd dat het menselijk lichaam tijdens onderhoud niet tegelijkertijd twee draaduiteinden aanraakt.
