Weet jij hoe een transformator werkt? Van elektromagnetische inductie tot hoogefficiënte conversie

Transformatoren, de kernuitrusting van moderne energiesystemen, beschikken over efficiënte en betrouwbare mogelijkheden voor stroomconversie die vrijwel alle energietoepassingen ondersteunen, van elektriciteitstransmissie tot het opladen van mobiele telefoons. Om te begrijpen hoe transformatoren spanningsomzetting en energieoverdracht bewerkstelligen, moeten we uitgaan van de basisprincipes van elektromagnetische inductie en ons geleidelijk verdiepen in hun interne werkingsmechanismen.

I. Elektromagnetische inductie: het fundamentele werkingsprincipe van een transformator

1.1 De wet van elektromagnetische inductie is de kerntheorie van de werking van transformatoren, inclusief de wet van Faraday over elektromagnetische inductie en de wet van Lenz. De wet van Faraday van elektromagnetische inductie stelt dat wanneer de magnetische flux die door een gesloten lus gaat, verandert, er een geïnduceerde elektromotorische kracht in de lus zal worden gegenereerd, en de omvang ervan is evenredig met de snelheid waarmee de magnetische flux verandert. Deze ontdekking legde de basis voor kwantitatief onderzoek naar elektromagnetische inductieverschijnselen en is op grote schaal gebruikt bij het ontwerpen van transformatoren. De wet van Lenz verduidelijkt verder de richting van de geïnduceerde stroom, dat wil zeggen dat het magnetische veld dat door de geïnduceerde stroom wordt gegenereerd altijd de verandering in de magnetische flux belemmert die de geïnduceerde stroom veroorzaakt. Deze twee wetten vormen samen de basis van de elektromagnetische inductietheorie en bieden een belangrijke theoretische basis voor het ontwerp en de optimalisatie van transformatoren.

Het werkingsprincipe van de transformator is gebaseerd op de wet van Faraday over elektromagnetische inductie en de wet van Lenz. In 1831 ontdekte Michael Faraday dat wanneer de magnetische flux die door een gesloten lus gaat, verandert, er een elektromotorische kracht in de lus wordt geïnduceerd. Dit fenomeen wordt wiskundig uitgedrukt als:

Onder hen is E de geïnduceerde elektromotorische kracht, N het aantal spoelwindingen,

dΦ/dt is de snelheid waarmee de magnetische flux in de loop van de tijd verandert. Het negatieve teken betekent dat de richting van de geïnduceerde elektromotorische kracht altijd probeert de verandering in de magnetische flux te annuleren (de wet van Lenz).

De transformator gebruikt dit principe om door middel van wisselstroom een ​​veranderende magnetische flux in de primaire spoel te genereren, die op zijn beurt spanning in de secundaire spoel induceert om een ​​"draadloze" overdracht van elektrische energie van de primaire naar de secundaire spoel te bewerkstelligen.

1.2 Toepassing van het elektromagnetische inductieprincipe in transformatoren

Als elektrisch apparaat gebaseerd op het principe van elektromagnetische inductie, is de kernfunctie van een transformator het bereiken van spanningsstijging en -daling door middel van elektromagnetische inductie. Concreet bestaat een transformator uit een primaire spoel, een secundaire spoel en een ijzeren kern. De rol van de ijzeren kern is om de magnetische velden in de primaire en secundaire spoelen te koppelen, waardoor de efficiëntie van de energieoverdracht wordt verbeterd. Wanneer wisselstroom wordt toegepast op de primaire spoel, zal de veranderende stroom een ​​wisselende magnetische flux in de ijzeren kern genereren. Deze wisselende magnetische flux zal tegelijkertijd door de primaire spoel en de secundaire spoel gaan, waardoor een elektromotorische kracht in de secundaire spoel wordt geïnduceerd. Volgens de wet van Faraday van elektromagnetische inductie is de grootte van de geïnduceerde elektromotorische kracht in de secundaire spoel evenredig met de snelheid waarmee de magnetische flux in de primaire spoel verandert, en hangt nauw samen met de windingsverhouding van de primaire en secundaire spoelen.

Wanneer wisselspanning V1 wordt aangelegd op de primaire spoel (draait N1), wordt er een wisselstroom I1 gegenereerd in de spoel, en deze stroom veroorzaakt een wisselende magnetische flux Φ in de ijzeren kern. Vanwege de hoge magnetische permeabiliteit van de kern wordt het grootste deel van de magnetische flux opgesloten in de kern en gaat deze door de secundaire spoel (aantal windingen N2).

Volgens de wet van Faraday produceert deze veranderende magnetische flux geïnduceerde elektromotorische krachten in respectievelijk de primaire en secundaire spoelen:

Primaire zelfgeïnduceerde elektromotorische kracht:

Secundaire wederzijdse inductie elektromotorische kracht:

Onder de aanname van een ideale transformator (geen verliezen) zijn de ingangs- en uitgangsspanningen evenredig met het aantal windingen:

En de stroom is omgekeerd evenredig met het aantal windingen:

Dit betekent dat de transformator een omgekeerde transformatie van spanning en stroom bereikt, terwijl een basisbehoud van energie behouden blijft (met in de praktijk een kleine hoeveelheid verlies).

II. Structurele analyse van transformator

2.1 Ijzeren kern

De kern van de transformator is de kerncomponent, en siliciumstaalplaten met hoge magnetische permeabiliteit worden meestal als hoofdmateriaal gebruikt. Dit materiaal heeft de kenmerken van een laag hysteresisverlies en een hoge magnetische inductie-intensiteit, die het energieverlies effectief kan verminderen en de efficiëntie van de transformator kan verbeteren. De structurele vormen van de kern zijn hoofdzakelijk verdeeld in schaaltype en kerntype. De kern van het schaaltype omringt de wikkelingen binnenin en is geschikt voor kleine transformatoren; terwijl de kern van het kerntype is verbonden door twee of meer kolommen om een ​​gesloten magnetisch circuit te vormen en veel wordt gebruikt in middelgrote en grote transformatoren. De belangrijkste functie van de ijzeren kern is het verschaffen van een magnetisch pad met een lage magnetische weerstand, waardoor de magnetische fluxdichtheid wordt verbeterd en een efficiënte elektromagnetische inductie wordt bereikt. Daarnaast heeft het ontwerp van de kern een belangrijke invloed op de prestaties van de transformator. Een te hoge magnetische fluxdichtheid kan bijvoorbeeld leiden tot magnetische verzadiging, waardoor het ijzerverlies en de temperatuurstijging toenemen. Daarom is het noodzakelijk om het kernmateriaal rationeel te selecteren en de geometrie ervan te ontwerpen om de prestaties te optimaliseren.

2.2 Wikkelen

De wikkeling is een belangrijk onderdeel van de transformator om elektrische energie om te zetten. Het is meestal gemaakt van koper- of aluminiumdraad met een goede elektrische geleiding. De primaire wikkeling en de secundaire wikkeling zijn respectievelijk verbonden met de ingangsvoeding en het belastingscircuit, en de conversie van spanning en stroom wordt voltooid onder invloed van elektromagnetische inductie. De wikkelingsverbindingsmethoden omvatten serieschakeling en parallelle aansluiting. Verschillende aansluitmethoden hebben een aanzienlijke invloed op de relatie tussen spanning en stroom. Wanneer de primaire wikkeling bijvoorbeeld in serie is geschakeld, neemt het totale aantal windingen toe, wat resulteert in een hogere geïnduceerde elektromotorische kracht; terwijl wanneer de secundaire wikkeling parallel is aangesloten, deze een grotere uitgangsstroomcapaciteit biedt. Bovendien bepaalt de windingsverhouding van de primaire en secundaire wikkelingen de transformatieverhouding van de transformator, dat wil zeggen de proportionele relatie tussen de ingangsspanning en de uitgangsspanning. Deze relatie heeft niet alleen invloed op de efficiëntie van de energietransmissie van de transformator, maar bepaalt ook rechtstreeks de toepasselijke scenario's in het energiesysteem. Daarom is een rationeel ontwerp van de wikkelingssamenstelling en verbindingsmethoden een belangrijke stap in het verbeteren van de prestaties van de transformator.

2.3 Andere structurele componenten

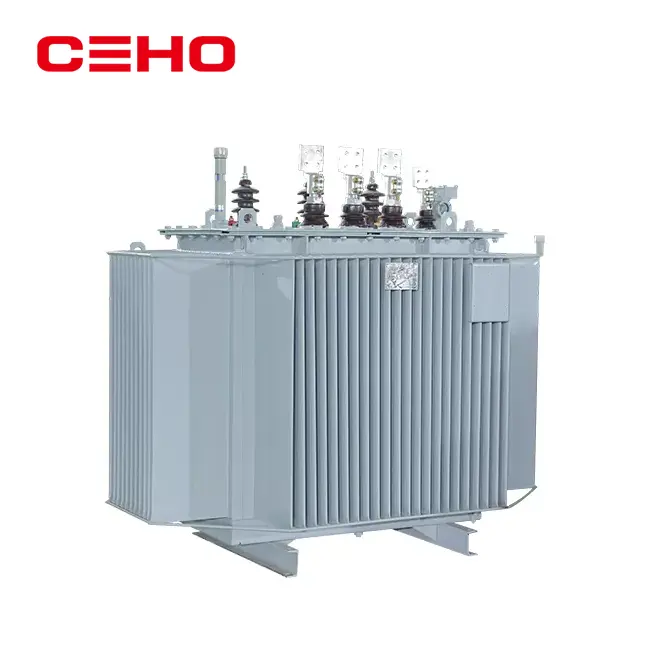

Naast de ijzeren kern en wikkelingen bevat de transformator ook vele hulpcomponenten zoals olietanks, oliekussens, radiatoren etc. Deze componenten vormen samen het volledige constructieve systeem van de transformator. Als buitenste schil van de transformator dient de olietank niet alleen als mechanische ondersteuning, maar vervult hij ook koel- en isolatiefuncties door de isolerende olie die erin zit. Het oliekussen wordt gebruikt om de veranderingen in het oliepeil in de olietank aan te passen om te voorkomen dat veranderingen in het olievolume, veroorzaakt door temperatuurschommelingen, de werking van de transformator nadelig beïnvloeden. De radiator versnelt de warmteoverdracht door het warmtedissipatiegebied te vergroten, waardoor de temperatuurstijging die wordt gegenereerd tijdens de werking van de transformator effectief wordt verminderd. De functionele coördinatie van deze componenten heeft een belangrijke impact op de algehele prestaties van de transformator. Verkeerd ontworpen koellichamen kunnen bijvoorbeeld leiden tot plaatselijke oververhitting, wat de veroudering van isolatiematerialen versnelt en de levensduur van de transformator verkort. Daarom moet bij het ontwerp van een transformator volledig rekening worden gehouden met de functionele afstemming van elke component en de bijdrage ervan aan de algehele prestaties om ervoor te zorgen dat de transformator veilig en stabiel kan werken onder verschillende werkomstandigheden.

III. Van theorie naar praktijk: energieverlies en efficiëntie van transformatoren

Er zijn verschillende verliezen in daadwerkelijke transformatoren tijdens energieoverdracht:

1. Koperverlies

Het thermische energieverlies veroorzaakt door de stroom die door de spoelweerstand vloeit, is evenredig met het kwadraat van de stroom (Pcu=I2 R). Moderne transformatoren gebruiken koperdraad met hoge geleidbaarheid om dit verlies te minimaliseren.

2. IJzerverlies

Hysteresisverlies: de energie die wordt verbruikt door de voortdurende herschikking van magnetische domeinen tijdens het afwisselende magnetisatieproces van het ijzeren kernmateriaal

Wervelstroomverlies: De wisselende magnetische flux induceert wervelstromen in de ijzeren kern, waardoor Joule-warmte ontstaat.

De ijzeren kern van moderne transformatoren heeft een gelamineerde structuur van siliciumstaalplaten. Silicium verhoogt de weerstand en de gelamineerde structuur blokkeert het wervelstroompad, waardoor het ijzerverlies aanzienlijk wordt verminderd.

3. Verdwaalde verliezen

Inclusief wervelstroomverliezen veroorzaakt door lekflux in structurele onderdelen, enz., kunnen worden verminderd door geoptimaliseerde ontwerp- en afschermingsmaatregelen.

De efficiëntie van hoogrenderende transformatoren kan meer dan 99% bereiken, wat het hoogtepunt is van materiaalkunde, elektromagnetisch ontwerp en productieprocessen.

IV. Methoden om de efficiëntie te verbeteren

Om de efficiëntie van transformatoren te verbeteren, hebben onderzoekers een verscheidenheid aan strategieën voorgesteld vanuit de aspecten van geoptimaliseerd ontwerp en redelijke werking. In termen van geoptimaliseerd ontwerp zijn het selecteren van hoogwaardige materialen en het verbeteren van structuren belangrijke maatregelen om verliezen te verminderen. Het gebruik van siliciumstaalplaten met hoge magnetische permeabiliteit en laag verlies als kernmateriaal kan bijvoorbeeld het hysteresisverlies en wervelstroomverlies aanzienlijk verminderen; Tegelijkertijd kan door het optimaliseren van de lamineermethode en de dikte van de kern de impact van wervelstroomverlies verder worden verminderd. Wat het wikkelontwerp betreft, kan het kiezen van geleidende materialen met een lage soortelijke weerstand (zoals koper of aluminium) en het optimaliseren van de wikkelopstelling koperverliezen effectief verminderen. Bovendien kan een redelijk ontwerp van het aantal windingen en het dwarsdoorsnedeoppervlak niet alleen het koperverlies en het ijzerverlies compenseren, maar ook de overbelastingscapaciteit van de transformator verbeteren.

In termen van redelijke werking zijn het regelen van de belastingssnelheid en het selecteren van de juiste capaciteit belangrijke middelen om de efficiëntie van de transformator te verbeteren. Onderzoek toont aan dat het rendement zijn hoogste waarde bereikt wanneer de transformator tussen 60% en 80% van de nominale belasting werkt. Daarom moet de transformatorcapaciteit bij daadwerkelijk gebruik redelijkerwijs worden toegewezen in overeenstemming met de belastingsvraag om te voorkomen dat een enkele transformator gedurende lange tijd in een lichte of zware belastingstoestand verkeert. Door meerdere parallel werkende transformatoren te gebruiken, kan het aantal werkende transformatoren bovendien flexibel worden aangepast aan veranderingen in de belasting, waardoor de systeemefficiëntie verder wordt verbeterd. Voor grote elektriciteitscentrales of onderstations kunnen intelligente monitoringsystemen ook worden gebruikt om de bedrijfsstatus van transformatoren in realtime te bewaken en de belastingsverdeling dynamisch aan te passen aan de werkelijke behoeften om optimale doelstellingen op het gebied van energie-efficiëntie te bereiken.

Naast bovengenoemde methoden zijn ook regelmatig onderhoud en inspectie belangrijke schakels in het verbeteren van de efficiëntie van de transformator. Door bijvoorbeeld het vuil op het wikkeloppervlak te verwijderen, de isolatieprestaties te controleren en de verbindingsdelen aan te draaien, kunnen extra verliezen veroorzaakt door slecht contact of isolatieveroudering effectief worden verminderd. Tegelijkertijd kunnen, in combinatie met big data-analyse en voorspellende onderhoudstechnologie, potentiële problemen vooraf worden ontdekt en gerichte maatregelen worden genomen, waardoor de levensduur van de apparatuur wordt gemaximaliseerd en de operationele efficiëntie wordt verbeterd. Samenvattend kan door de uitgebreide toepassing van meerdere middelen, zoals geoptimaliseerd ontwerp, redelijke werking en wetenschappelijk onderhoud, de efficiëntie van de transformator aanzienlijk worden verbeterd en een sterke garantie worden geboden voor de veilige en economische werking van het energiesysteem.

V. De rol van transformatoren in moderne energiesystemen

Transmissie via elektriciteitsnet: het verhogen van de spanning vermindert de lijnstroom en verlaagt de transmissieverliezen; en vervolgens de spanning verlagen om stroom naar gebruikers te distribueren.

Nieuwe energie-integratie: Hernieuwbare energiebronnen zoals wind- en zonne-energie zijn via transformatoren op het elektriciteitsnet aangesloten.

Vermogenselektronica-apparatuur: Micro-hoogfrequente transformatoren in apparaten zoals schakelende voedingen en opladers.

Elektrische isolatie: Biedt veilige isolatie om gevaar voor elektrische schokken te voorkomen.

VI. Conclusie

Het werkingsprincipe van een transformator is een klassieke toepassing van elektromagnetische inductie, maar de technologische ontwikkeling ervan is nooit gestopt. Vanaf de eerste praktische transformator aan het einde van de 19e eeuw tot de huidige, uiterst efficiënte slimme transformatoren: dit ogenschijnlijk eenvoudige apparaat is altijd de belangrijkste drager geweest van de vooruitgang op het gebied van energietechnologie. Met de toepassing van nieuwe materialen, nieuwe processen en intelligente technologieën zullen transformatoren zich blijven ontwikkelen in de richting van een hogere efficiëntie, kleinere omvang en meer intelligentie, en zullen ze een onvervangbare rol spelen in het proces van energietransformatie en elektrificatie.

Het begrijpen van het hele proces van transformatoren, van de basisprincipes tot hoogrendementsconversie, zal elektrotechnici niet alleen helpen hun ontwerpen te optimaliseren, maar gewone gebruikers ook laten beseffen dat achter het gemakkelijke gebruik van elektriciteit in ons dagelijks leven de kunst van nauwkeurige elektromagnetische energieconversie schuilgaat, die een eeuw aan wijsheid samenvat.
