In één oogopslag begrijpen: wat zijn de kerntechnologieën en essentiële toepassingen van laagspanningsschakelapparatuur?

Laagspanningsschakelapparatuur is de kernuitrusting van moderne stroomvoorzienings- en distributiesystemen en wordt voornamelijk gebruikt voor stroomdistributie, circuitcontrole, overbelastingsbeveiliging, kortsluitbeveiliging, aardlekbeveiliging en stroombewaking. Het wordt veel toegepast in fabrieken, gebouwen, datacentra, ziekenhuizen, winkelcentra, gemeentelijke techniek en andere gebieden. Met een compacte structuur, hoge veiligheid en betrouwbaarheid, gemakkelijk onderhoud en hoge intelligentie, is dit de belangrijkste uitrusting om een ​​stabiele werking van energiesystemen te garanderen. Dit artikel introduceert volledig de technische kernpunten van laagspanningsschakelapparatuur in termen van structuur, parameters, prestaties, selectie en toepassing.

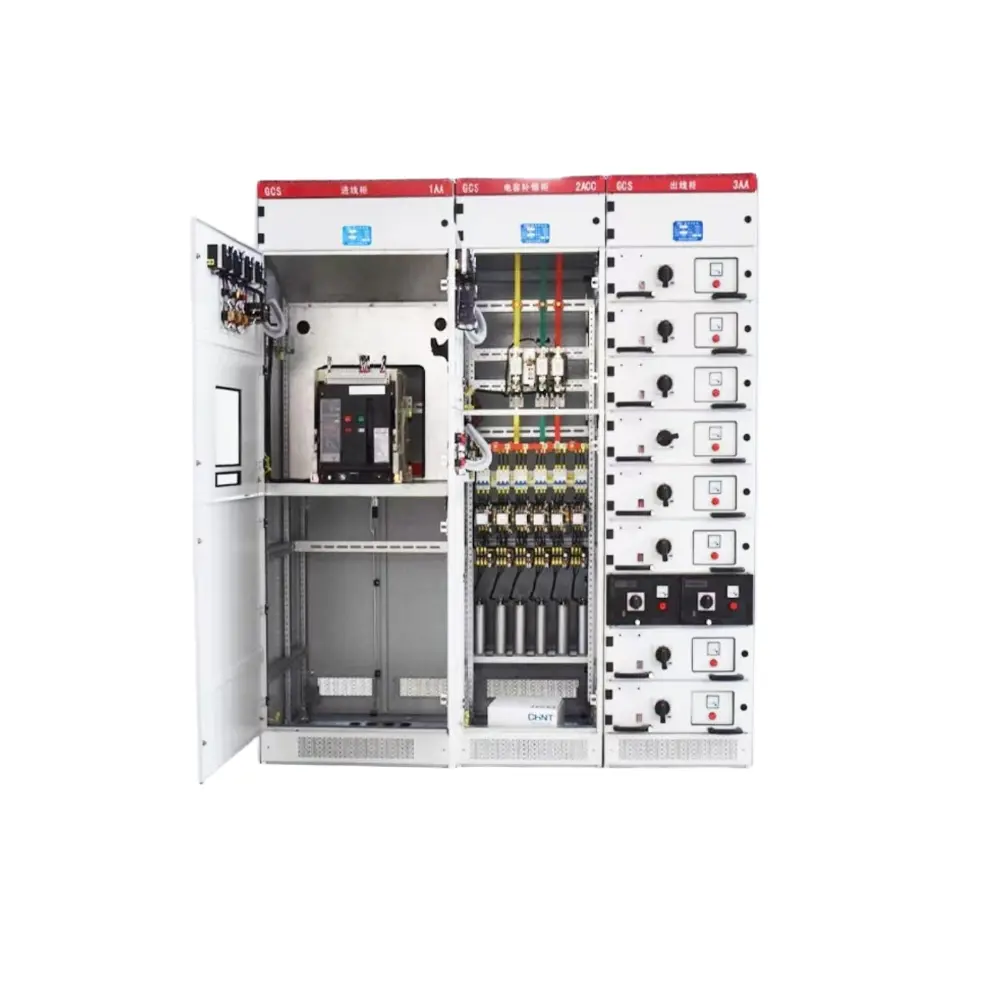

1. Hoofdcomponenten van laagspanningsschakelapparatuur

Typische laagspanningsschakelaars gebruiken aonafhankelijke isolatiestructuur met drie compartimenten voor hogere veiligheid, betrouwbaarheid en onderhoudbaarheid:

A.Brekercompartiment: Verticaal gerangschikt, geschikt voor meerdere stroomonderbrekers; elk circuit is onafhankelijk gescheiden zonder interferentie.

B.Buscompartiment: Bevindt zich achter het onderbrekercompartiment en is geïsoleerd door isolerende scheidingswanden om de verspreiding van fouten effectief te voorkomen.

C.Kabelcompartiment: Gelegen aan de achter- of voorkant van de kast, handig voor kabelaansluiting en onderhoud, met ruime ruimte en gestandaardiseerde bedrading.

Volgens bedienings- en onderhoudsstijl:

D.Achterzijde toegankelijk: Traditionele standaardopbouw met grote onderhoudsruimte.

E.Aan de voorkant toegankelijk: Wandmontage, kleinere diepte, ruimtebesparend.

Het onafhankelijke compartimentontwerp vermijdt onbedoeld contact met delen onder spanning tijdens onderhoud, beperkt het boogfoutbereik en verbetert de veiligheid van apparatuur en personeel aanzienlijk.

2. Belangrijkste nominale parameters

3. Kernindexen voor elektrische prestaties

a. Kortsluiting is bestand tegen stroomsterkte (SCCR)

De maximale kortsluitstroom die het schakeltoestel tijdens een storing in korte tijd veilig kan weerstaan, bepaalt de kortsluitvastheid van de apparatuur en is een belangrijke garantie voor een veilige werking.

b. Korte tijd bestand tegen huidige beoordeling

De kortsluitstroom die de schakelapparatuur kan verdragen zonder vervorming of schade binnen een bepaalde tijd (meestal 1 seconde of 0,5 seconde), zodat het systeem niet bezwijkt onder foutomstandigheden.

c. Beoordeling onderbreken

De maximale foutstroom die een stroomonderbreker veilig kan onderbreken. Deze moet groter zijn dan de verwachte kortsluitstroom van het systeem, anders veroorzaakt deze een explosie of brand.

d. Beschermingsgraad tegen binnendringing (IP-waarde)

· IP30: Voorkomt vingercontact met spanningvoerende delen

· IP40: Voorkomt het binnendringen van vreemde voorwerpen met een diameter ≥1 mm

· IP54: Stofdicht en spatwaterdicht, geschikt voor vochtige en stoffige omgevingen

e. Temperatuurstijgingslimiet

Volgens nationale normen mag de temperatuurstijging van de schakelapparatuur bij langdurig gebruik bij nominale stroom de limiet niet overschrijden, waardoor de stabiliteit van de isolatie en een langere levensduur worden gegarandeerd.

4. Technische kernpunten van laagspanningsschakelapparatuur

(1).Kaststructuur en compartimenteringstechnologie

Bevat drie onafhankelijke geïsoleerde compartimenten: onderbrekercompartiment, buscompartiment en kabelcompartiment, waardoor boogverspreiding effectief wordt voorkomen en de bedienings- en onderhoudsveiligheid wordt verbeterd.

(2)Kortsluitingsbestendig en kortstondig bestand tegen technologie

Uitgerust met een sterke kortsluitweerstand, strikt afgestemd op SCCR en kortstondig bestand tegen stroom om vervorming, busverplaatsing of systeeminstorting door fouten te garanderen.

(3)Technologie voor onderbreking van stroomonderbrekers en selectieve coördinatie

Het uitschakelvermogen voldoet aan de maximale systeemfoutstroom. Regionale selectiviteit wordt gerealiseerd door korte vertragingen en onmiddellijke beveiligingscoördinatie, waardoor uitval beperkt blijft tot alleen het defecte circuit.

(4)Ontwerp van railsysteem en regeling van temperatuurstijging

Railindeling met lage impedantie, laag verlies en hoge warmteafvoer om de stijging van de bedrijfstemperatuur op de lange termijn strikt te controleren, waardoor de huidige capaciteit, de levensduur van de isolatie en de stabiliteit van de apparatuur worden gewaarborgd.

(5)Geïntegreerde beschermings- en meettechnologie

Integreert overbelasting, kortsluiting, aardlekstroom, overspanning, onderspanning, faseverlies en boogbeveiliging, met intelligente meters en sensoren voor allround veiligheid.

(6)Intelligente en digitale technologie

Ondersteunt online monitoring, bediening op afstand, vooralarm bij storingen, energiestatistieken en communicatienetwerken, en upgrade naar onbeheerde en intelligente cloudgebaseerde werking.

(7)Bescherming tegen binnendringing en aanpassingsvermogen aan de omgeving

Voldoet aan de beschermingsgraden IP30–IP54 en past zich aan aan vochtigheid, stof, corrosie en omgevingen met hoge en lage temperaturen voor verbeterde veelzijdigheid en duurzaamheid.

(8)Modulair en gestandaardiseerd ontwerp

Modulaire eenheden, gestandaardiseerde interfaces en flexibele uitbreidingen verkorten de productie-, installatie- en inbedrijfstellingstijd en verlagen de totale kosten.

5. Beveiligingsfuncties

Laagspanningsschakelapparatuur is uitgerust met meerdere beveiligingen om de systeemveiligheid te garanderen:

l Bescherming tegen overbelasting

l Onmiddellijke bescherming tegen kortsluiting

l Beveiliging tegen kortsluiting en korte vertraging

l Aardlek-/aardlekbeveiliging

l Overspannings- en onderspanningsbeveiliging

l Faseverlies en fasevolgordebescherming

l Detectie van boogfouten (AFD)

l Geavanceerde intelligente schakelapparatuur biedt ook:

l Online temperatuurbewaking

l Bewaking van gedeeltelijke ontlading

l Analyse van de stroomkwaliteit

l Foutalarm op afstand

6. Veel voorkomende structurele typen

Vast type schakelapparatuur

Eenvoudige structuur, lage kosten, hoge betrouwbaarheid, geschikt voor algemene stroomdistributiescenario's.

Ladetype schakelapparatuur

Elk circuit is een onafhankelijke lade; onderhoud kan worden uitgevoerd door één lade uit te trekken zonder dat de stroom uitvalt, zonder andere circuits te beïnvloeden. Ideaal voor ziekenhuizen, datacenters en productielijnen die een hoge betrouwbaarheid vereisen.

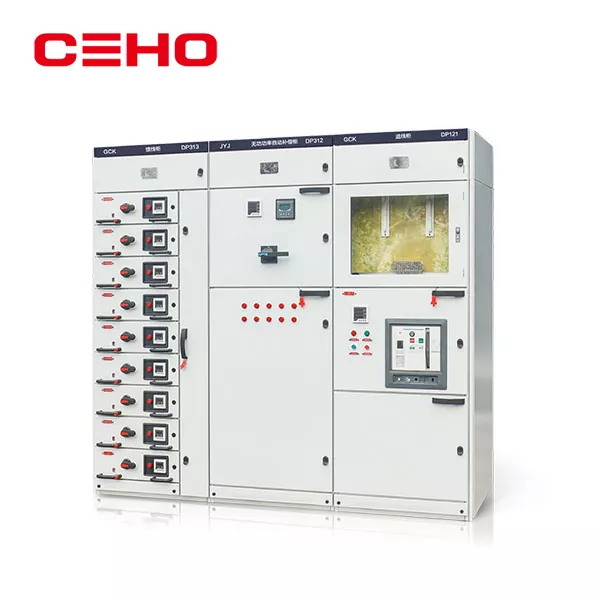

Uittrekbaar type schakelapparatuur

De hoofdstroomonderbreker kan volledig worden teruggetrokken voor veiliger en sneller onderhoud.

7. Verschillen tussen laagspanningsschakelapparatuur en schakelborden

Schakelapparatuur: Volledig gesloten, compartiment-geïsoleerde, uittrekbare stroomonderbrekers, korte levensduur van 30 cycli, ondersteuning van selectieve coördinatie, hogere veiligheid.

Schakelbord: open structuur, vaste stroomonderbrekers, slechts 3 cycli korte levensduur, lagere kosten.

Schakelapparatuur is meer geschikt voor hoofdinkomende, koppelings- en belangrijke belastingen; schakelborden worden gebruikt voor eindstroomverdeling.

8. Intelligente laagspanningsschakelapparatuur

Intelligente schakelapparatuur integreert:

① Intelligente stroomonderbrekers

② Stroom-/spannings-/temperatuursensoren

③ Beveiligingsapparaten op basis van microprocessors

④ Instrumenten voor energiebeheer

⑤ 4G / WiFi / Ethernet-communicatie

Het ondersteunt:

① Bewaking en controle op afstand

② Statistieken en analyse van energieverbruik

③ Foutvooralarm en automatische opname

④ Koppeling met intelligente stroomdistributiesystemen

Het is een standaardconfiguratie voor slimme fabrieken, intelligente gebouwen en datacenters.

9. Typische toepassingsgevallen

l Grote autofabrieken

Biedt de hoofdstroomverdeling en motorregeling voor stempel-, las-, schilder- en montagewerkplaatsen. Intelligente schakelapparatuur van het ladetype maakt non-stop onderhoud en nauwkeurige foutopsporing mogelijk, waardoor 24/7 productiecontinuïteit wordt gegarandeerd.

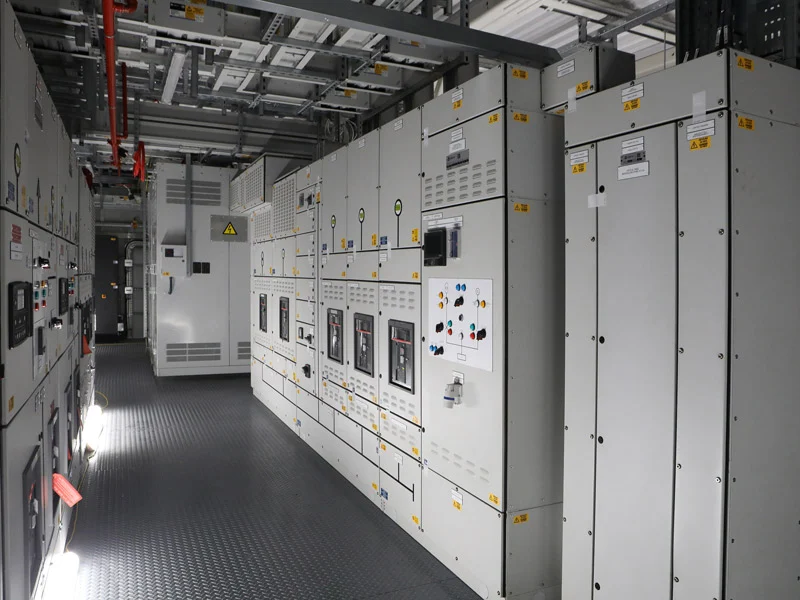

l Grote datacenters (Tier IV)

Maakt gebruik van dual-bus redundante stroomdistributie, ter ondersteuning van kastvoeding met hoge dichtheid en schakeling op millisecondenniveau. De systeembeschikbaarheid bereikt 99,999%, ideaal voor 7×24 ononderbroken werking.

l Grote commerciële complexen en winkelcentra

Verdeelt de stroom voor verlichting, HVAC, liften, brandbestrijding en winkelcircuits. Intelligente lusmonitoring en statistieken over energieverbruik optimaliseren het energiebeheer en verlagen de bedrijfskosten.

l Stedelijke waterplanten en rioolwaterzuiveringsinstallaties

Voorziet pompen, ventilatoren, roosters en doseersystemen van stroom in vochtige en stoffige omgevingen. Volledige bescherming zorgt voor een stabiele werking van de gemeentelijke watervoorziening en rioolwaterzuivering.

l Ziekenhuizen en medische centra van klasse A

Levert zeer betrouwbare dual-power distributie voor operatiekamers, ICU's, laboratoria en beeldvormingscentra. Schakelen zonder onderbrekingen garandeert de medische veiligheid.

l PV- en windenergiecentrales

Gebruikt voor samenvloeiing van omvormers, netgekoppelde regeling en energieopslag, geschikt voor zware buitenomgevingen met volledige veiligheidsbescherming.

l Luchthavens en spoorwegknooppunten

Zorgt voor zeer betrouwbare stroom voor terminals, beveiligingssystemen, ticketing en verlichting. Automatische schakeling met dubbele voeding garandeert een ononderbroken werking van de transporthub.

l Hoogbouw residentiële en slimme gemeenschappen

Gebruikt voor energiedistributie in gebouwen, openbare verlichting, brandbestrijding, liften en laadpalen. Compacte structuur en volledige bescherming verbeteren de stroomkwaliteit van de gemeenschap.

10. Marktomvang en ontwikkelingstrends

Marktomvang

Mondiale markt: Ongeveer 54 tot 56 miljard dollar in 2025, en naar verwachting in 2032 meer dan 83 miljard dollar, met een CAGR van 6% tot 7%.

Chinese markt: Ongeveer 169 miljard RMB in 2025, een groei van 7,8% op jaarbasis; China is de grootste interne markt ter wereld, goed voor ruim 21% van het mondiale aandeel.

Belangrijkste drijfveren: Nieuwe energiesystemen, datacenters, nieuwe energie, intelligente productie, stedelijke infrastructuur en opladen van elektrische voertuigen.

Ontwikkelingstrends

Intelligentie wordt standaard

Slimme onderbrekers, sensoren, IoT, cloudmonitoring, vooralarm bij storingen en O&M op afstand worden algemeen toegepast, waarbij de verschuiving van ‘passieve bescherming’ naar ‘actieve voorspelling’ plaatsvindt.

Hogere betrouwbaarheid en veiligheidsupgrade

Boogbescherming, monitoring van gedeeltelijke ontlading, monitoring van temperatuurstijging en selectieve coördinatie worden essentieel; hogere IP-classificatie en sterkere kortsluitweerstand.

Groen & energiebesparend

Verliesarme, uiterst efficiënte bussen en componenten, koolstofarme materialen en milieuvriendelijke processen, passend bij de doelstellingen van koolstofneutraliteit.

Hoger aandeel lade-/uittrekbare typen

Snelle groei in de industrie, datacenters, ziekenhuizen, etc., waardoor non-stop onderhoud wordt ondersteund en een continue stroomvoorziening wordt gegarandeerd.

Diepe aanpassing aan nieuwe energie

Speciale oplossingen voor PV, windenergie, energieopslag en EV-laden, met anti-back-charge, overspanningsbeveiliging en netgekoppelde bediening.

Modulair, gestandaardiseerd, compact

Snellere installatie, kleinere footprint, flexibele uitbreiding voor voeding met hoge dichtheid en snelle levering.

Conclusie

Als de kernuitrusting van laagspanningsstroomdistributiesystemen hebben het structurele ontwerp, de beveiligingsconfiguratie en het productieproces van laagspanningsschakelaars een directe invloed op de betrouwbaarheid van de stroomvoorziening, de veiligheid van apparatuur en de veiligheid van personeel. Gedreven door de trends van intelligentie, vergroening, hoge betrouwbaarheid en modularisering zal de industrie gestaag blijven groeien. Hoogwaardige, merkgebonden en gemondialiseerde capaciteiten zullen een sleutelpositie in de concurrentiekracht vormen. Het kiezen van hoogwaardige en betrouwbare schakelapparatuur kan de stabiliteit van stroomdistributiesystemen effectief verbeteren, foutrisico's verminderen en solide ondersteuning bieden voor veilige en stabiele stroomvoorziening

Veelgestelde vragen

1. Waar wordt laagspanningsschakelapparatuur voornamelijk gebruikt?

Het wordt gebruikt in fabrieken, woonwijken, winkelcentra, ziekenhuizen, datacentra en gemeentelijke projecten voor stroomdistributie, controle en bescherming.

2.Wat zijn de belangrijkste structurele typen?

Vast type, ladetype en uittrekbaar type, geselecteerd op basis van betrouwbaarheidseisen.

3.Wat betekent IP-classificatie?

IP30/IP40 voor normale binnenomgevingen; IP54 is stof- en spatwaterdicht, geschikt voor vochtige en stoffige locaties.

4.Wat is selectieve coördinatie?Alleen de onderbreker die zich het dichtst bij de fout bevindt, wordt uitgeschakeld, waardoor grootschalige stroomuitval wordt vermeden en de leveringsbetrouwbaarheid wordt verbeterd.

5.Wat zijn de voordelen van intelligente schakelapparatuur?

Bewaking op afstand, storingsvooralarm, energiestatistieken, automatische opname, onbeheerde en slimme bediening.

6. Kan de schakelapparatuur op maat worden gemaakt?

Ja, we ondersteunen aanpassing van stroom, spanning, circuits, functies, grootte en beveiligingsniveau.

7. Wat is de levertijd?

7–15 dagen voor standaardproducten; 15-30 dagen voor projecten op maat.
